Крепеж и разъемы для экстремально мелких плат...

Сообщение Michael_K » 28 янв 2011, 04:08

Давно мучаюсь вопросом, но красивого решения так и не могу найти.

Часто бывает нужно сделать платку минимального размера. Простенькую.
Какой-нибудь датчик или небольшие мозги.
Современные компоненты это легко позволяют, но остается проблема крепежа и разъемов.

Вот как тут быть?

Вот, например, компоненты укладываются в квадратный сантиметр - легко...
И начинается - две дырки тройки - это площадки по 7мм минимум в диаметре.
Какие-нибудь шесть пинов штырькового разъема - еще 5x7 мм...
и весь кайф от миниатюрности коту под хвост...

Есть предложения, решения?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение blindman » 28 янв 2011, 04:28

SMD разъемы и двустронний скотч
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Angel71 » 28 янв 2011, 04:33

1) смд разьёмы. вполне способны удерживать небольшие платки. не всегда приятная цена, как правило мелкий шаг ножек (когда +, когда -), могут быть проблемы с доставабельностью
2) pls/pld штырьки + pbs/pbd разъёмы или какая другая легко доставабельная комбинация разъёмов.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Michael_K » 28 янв 2011, 04:43

Angel71 писал(а):1) смд разьёмы. вполне способны удерживать небольшие платки.

угу, а ответные части этих разъемов как крепить? :wink: жвачкой?
Как плату прикрепить к другой плате - я соображу. А вот как датчик закрепить НЕ на другой плате...
Ну, не знаю - энкодер на моторчике, датчик у робота на пузе, или на ездящей каретке, какой-нибудь дурацкий холл с предусилителем рядом с колесом... да мало ли.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Angel71 » 28 янв 2011, 05:47

:oops: ответные части ессно должны быть на второй плате.

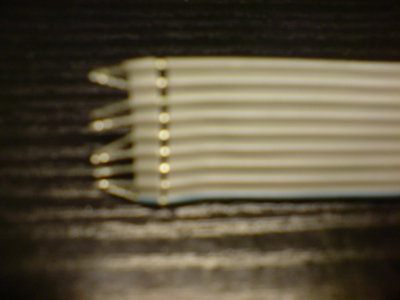

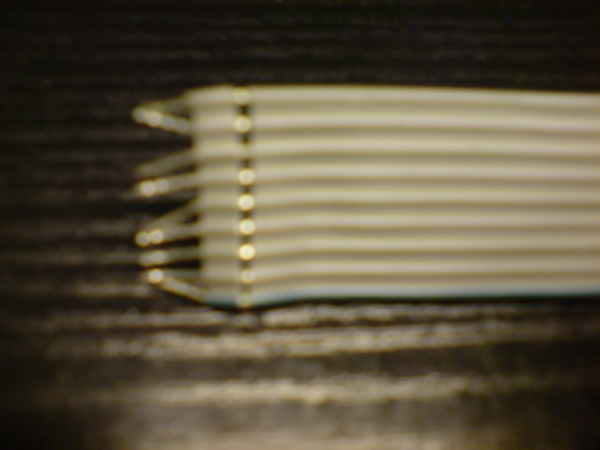

вот такой шлейф иногда прям на плату припаиваю. вторую сторону шлейфа или тоже на плату или на разъём. для очень мелких да, не вариант.

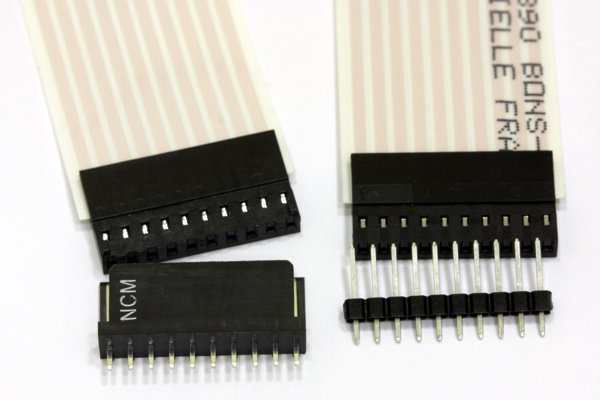

можно и на обычный плоский шлейф напаять мелкую плату. а её уже в обычное fb гнездо на основной плате. вот такой еще штекер есть для плоского шлейфа

на основной плате вот примерно такие разъёмчики напаять можно. в них платка легко входит, для того они и сделаны.

универсального варианта пока не знаю :pardon: каждый раз выкручиваться приходится
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Myp » 28 янв 2011, 13:01

ой
а можно название/ссылку на вон тех разъёмов? которые на средней фотке
переходник между плоским шлейфом и штырьками?

я чесно говоря ужасно мучался тут недавно паямши шлейф от магнитолы
потом конечно испорченный пришлось чинить долго и упорно.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15899
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Angel71 » 28 янв 2011, 20:13

икс их знает. вот у этих есть в каталоге http://www.aonikol.ru/i/files/connectors.pdf, но маркировки и они не пишут.

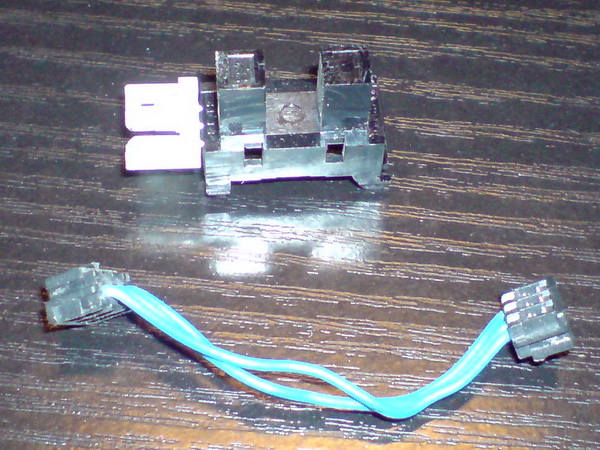

порылся сегоня в различных железках. но таки нет, ничего нового - навесной монтаж проводочками, плата к плате припаяная,... самое цивильное это вот на таких мелких разъёмчиках

Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Michael_K » 28 янв 2011, 20:37

да бог с ними с разъемами - в крайнем случае можно и проводок припаять навсегда,

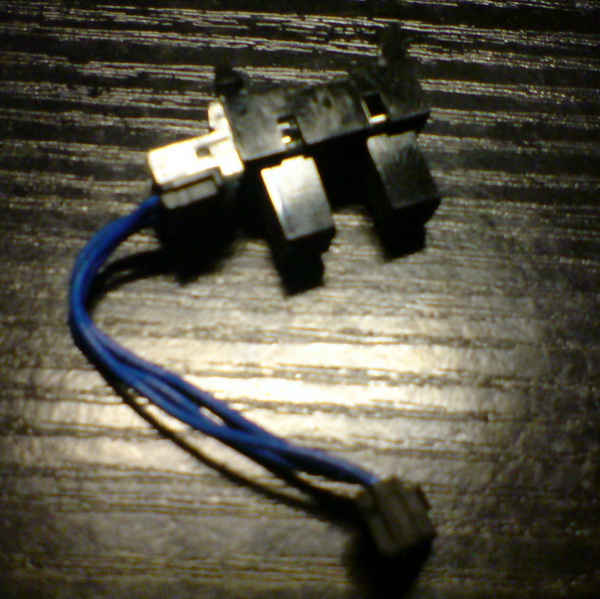

а как вот это вот непонятное (щелевая оптопара?) крепить? Дырок крепежных не видно...
На жвачку к мотору лепить? Это мерзко. Да и отвалится при первом же ударе, от вибраций или будет фигню показывать...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Myp » 28 янв 2011, 21:35

термоклей держит всё...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15899
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Michael_K » 28 янв 2011, 21:53

ок
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Angel71 » 29 янв 2011, 01:05

да, оптопара. на её корпусе есть крепёжные "ушки". щёлк и как единое целое. в общем не важно, это из серии датчиков с корпусом, предназначеным для защёлкивания/прикручивания к чему-либо. а у нас речь о платках и всяких датчиках для этого изначально не предназначеных. :) имхо, как и у всех - ситуационно. приклеить, припаять, прикрутить к чему напрямую. или всё тоже самое, но допустим к плоскому кусочку люмуньки нужной толщины/жёсткости (пластика, жести,...), которому можно почти как угодно погнуть при необходимости
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Michael_K » 29 янв 2011, 01:57

Angel71 писал(а):а у нас речь о платках и всяких датчиках для этого изначально не предназначеных. :) имхо, как и у всех - ситуационно.

Поскольку платки делаю Я САМ, то могу, казалось бы, предусмотреть что-то...
НО ЧТО?
Дырку тройку? Так она чуть ли не больше всей остальной платы, сволочь :)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Виталий » 29 янв 2011, 02:47

Можно взять верхнюю крышку от кабель канала и туда вставить платку, а саму крышку - прикрутить или приклеить.
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Angel71 » 29 янв 2011, 03:06

для платок со стороной примерно в 5мм ничего кроме как сделать по бокам несколько дорожек длиной по 1-2мм (чтоб к ним потом припаять провод или какой разъёмчик) смысла не вижу (для общего случая). это если оч нужно минимальных размеров платку. :pardon: двусторонняя плата таких размеров, на которой с обратной стороны будет смд разъёмчик как-то жиро - слишком много мороки. можно с обратной стороны сверплоский шлейф приклеить и с обратной стороны тонкими проводами припаяться. но опять же проблемный способ. разъёмы для такого шлейфа крайне плохо прижимают шлейф - отвалиться при тряске или контакты отойдут. а вот приклеить к разъёмчику как выше на фотках (белый у оптопары) уже более-менее вариант, главное двусторонний скотч нормальный.
Последний раз редактировалось Angel71 29 янв 2011, 03:19, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Michael_K » 29 янв 2011, 03:18

Angel71, меня больше крепеж волнует :)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб
