Крепеж и разъемы для экстремально мелких плат...

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

Как надежно закрепить мелкую платку... не на пару часиков поиграться, а чтобы не отвалилась

приклеиваю на жвачку и двусторонний скотч
8
38%
термоклей наше все
5
24%
ищу меелкий шурупчик и делаю стоечку из стержня от шариковой ручки
2
10%
изготавливаю держатель для платы втрое больше нее самой
3
14%
я знаю как надо, в комментах напишу
3
14%

Всего голосов : 21

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение -= Александр =- » 29 янв 2011, 03:25

Для таких ничего кроме скотча не видал. Либо в какую-нить пластиковую часть корпуса защелкиваются, либо за какой-нить элемент типа датчика держатся... Тут уже надо конструктив корпуса продумывать. Для крепления на абстрактную плоскость ничего кроме скотча пока не придумано.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Angel71 » 29 янв 2011, 03:28

:oops: имхо лучше клеить или сразу или на какую полоску подходящего материала, чтоб потом гнуть/прикручивать/припаивать/приклеивать. или плату в плату впаивать
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение -= Александр =- » 29 янв 2011, 03:38

Плата в плату - это понятно, но не наш случай...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Michael_K » 29 янв 2011, 05:07

-= Александр =- писал(а):Для крепления на абстрактную плоскость ничего кроме скотча пока не придумано.

Да вот, такая "пичалька" :cry:

Так там задница-то не плоская обычно... то ножки элементов торчат, то СМД какое-нить...

З.Ы.
Кстати, кто видел максботиковские сонары с задницы? что там из них торчит, как их крепят?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Виталий » 29 янв 2011, 12:46

Там ничего нет. Кроме того у них два крепежных отверстия.
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Angel71 » 29 янв 2011, 20:06

есть толстый скотч. у меня рулончик лежит, так там толшина примерно 0,3..0,4мм. тоже не идеал для общего случая, но как вариант
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Крепеж и разъемы для экстремально мелких плат...

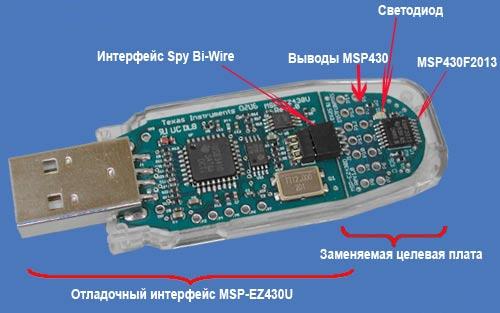

Сообщение EdGull » 30 янв 2011, 01:09

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Angel71 » 30 янв 2011, 02:17

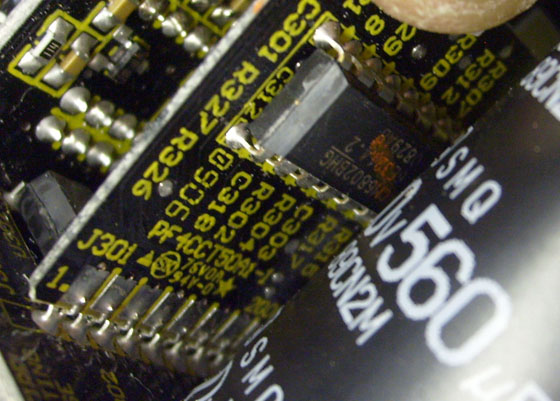

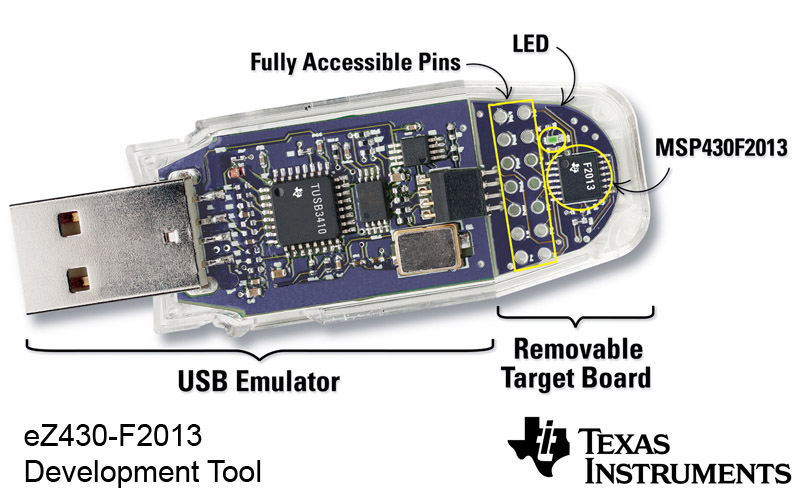

чуть наглядней
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Michael_K » 30 янв 2011, 02:37

Ну это немножко не то. Если бы я умел делать такие корпуски не напрягаясь со всякими защелочками, упорчиками, отливчиками, меня бы, думаю, другие вопросы волновали :)

Разъемчик мелкий, да. но на провод его не нацепишь...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение EdGull » 30 янв 2011, 02:45

у нас такие корпуса в розницу спокойно продаются
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Michael_K » 30 янв 2011, 03:12

дело не в корпусах, а в умении :)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Aseris » 31 янв 2011, 03:48

Закладываеш один дырк под винтик м1.5 например, и один дырк/паз под направляющю, или пластмассовый стерженек, или кусок проволоки вплавленный в пластмассу... в дешевой аппаратуре так часто крепится всякая мелочь датчиковая
Аватара пользователя
Aseris

Сообщения: 954
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия, Хеб
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Michael_K » 31 янв 2011, 03:59

И где берут винтики M1.6, например? да еще и нужной длины. И чем режут резьбу под них в ответной части?

Я вот видел такие дырки в ардуино нано... Ага... мелкие. Зачем они там?
Непонятно, как шляпка винта, гайка, стойка... или что там... не мешает торчащей рядом ноге. Хоть кто-нибудь реально в нее что-то вкрутить пытался? :)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Aseris » 31 янв 2011, 04:11

Режут мечиком, завтра на работе найду что то в ящике с хламом похожее сфоткаю, дома такого давно нету...

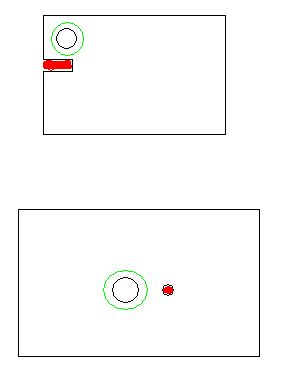

если упрощенно то так:

зеленое - головка винтика
Красное - направляющая


а купить можно на фирмах че метизами торгуют, тока обзвонить их нада хорошо, ибо не везде есть, я вот себе 200 шт купил м2 гаек винтиков, и довольный как слон, можно больше было брать, на роботе крепить сервы тока 98 шт уйдет..

А раньше самому приходилось извращаться, благо плашка мечик были и проволка стальная была, но это хорошо при малой партии
Аватара пользователя
Aseris

Сообщения: 954
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия, Хеб
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Крепеж и разъемы для экстремально мелких плат...

Сообщение Michael_K » 31 янв 2011, 05:04

Да, конечно, тоже вариант.

А рисунок у вас смешной.
для справки: у типичного винтика M2 голова диаметром 4мм, шайба - 5.

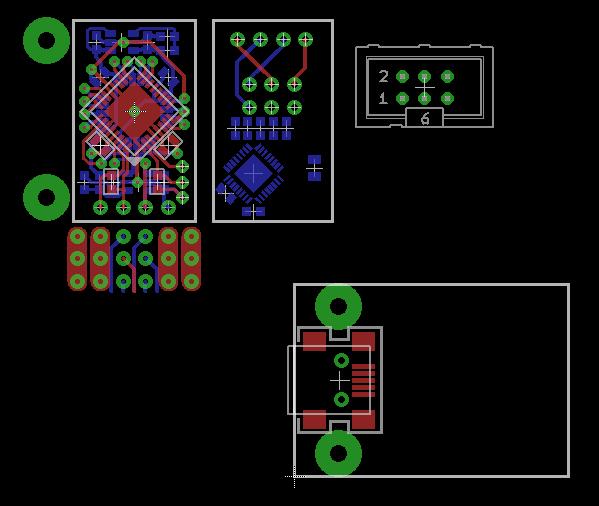

Вот тут "большие зеленые дырки" это как раз под головы двойки...
Просто, чтобы масштабы сравнить... что-то как-то...
