Плата на основе Parallax Propeller

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

Re: Плата на основе Parallax Propeller

Сообщение blindman » 10 янв 2011, 16:55

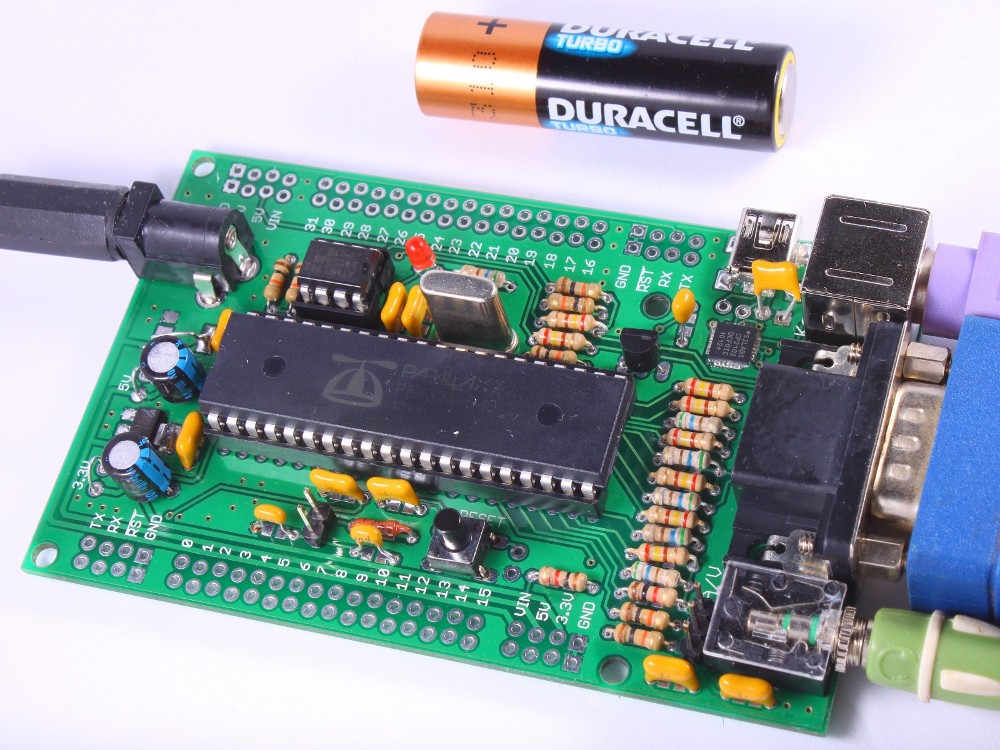

Собрал первый экземпляр, потестил. Поимел кучу гемора с CP2102 - оказалось, что в Linux после 2.6.30 в драйвер CP210x добавили carrier_raised, и открыть порт при не подключенной ноге DCD можно только в неблокирующем режиме. Пришлось писать свой загрузчик, который правильно работает с портом. Под Windows все нормально заработало сразу. Завтра постараюсь запаять CP2102 на остальные платы.

Кто хотел себе набор - напомните. Точно помню только galex1981 и NorthStar, но вроде еще кто-то был
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Плата на основе Parallax Propeller

Сообщение Duhas » 10 янв 2011, 16:57

ЦП-шка и миниусб на фонне массы ДИП компонентов смотрицо мегазлосна )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Плата на основе Parallax Propeller

Сообщение maxxir » 11 янв 2011, 08:46

Несколько комментариев по поводу Вашей платы.
На кой было ставить CP21xx - дефакто используется в PropClip/PropPlug FT232xx. Копеечная экономия всегда выливается в массу последующего "головняка". Напрасно не развели посадочное место под SD карту - западное сообщество во всю использует прямую "заливку" программ на флеш SD карточки и запуск через ОС CP/M, Spinx :roll: .
Что с Propeller/Spin Tool Software v1.2.7 - в WinXP борда шьется нормально?
Озвучьте цену Кита, есть желание приобрести 2-3 платы.
maxxir

Сообщения: 2
Зарегистрирован: 04 авг 2010, 16:55
Откуда: Тольятти
прог. языки: C, FPC, Lazarus, Delphi, Verilog
ФИО: Ибрагимов М.Р.

Re: Плата на основе Parallax Propeller

Сообщение blindman » 11 янв 2011, 09:33

Какой головняк? Проблема с драйвером? Так никакой гарантии нет, что в следующей версии ядра не поменяют драйвер FTDI.

Карточка будет в следующей версии.

Тестировал под WinXP с последними версиями Propeller Tool и BST, полет нормальный, только драйвера надо ставить не те, что винда предлагает, а скачивать с сайта Silabs.

Цена - 1700.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Плата на основе Parallax Propeller

Сообщение blindman » 18 янв 2011, 13:02

Схемы: принципиальная и расположение компонентов
Вложения
PlatformSch.pdf
Принципиальная схема
(139.58 КиБ) Скачиваний: 0
PlatformComp.pdf
Схема расположения компонентов
(39.37 КиБ) Скачиваний: 0
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Плата на основе Parallax Propeller

Сообщение GIGOLAS » 18 янв 2011, 13:38

blindman скажи цену или цены если есть варианты приобретения.
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Плата на основе Parallax Propeller

Сообщение Grem » 18 янв 2011, 15:26

blindman писал(а):Какой головняк? Проблема с драйвером? Так никакой гарантии нет, что в следующей версии ядра не поменяют драйвер FTDI.

Карточка будет в следующей версии.

Тестировал под WinXP с последними версиями Propeller Tool и BST, полет нормальный, только драйвера надо ставить не те, что винда предлагает, а скачивать с сайта Silabs.

Цена - 1700.
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Аватара пользователя
Grem

Сообщения: 1523
Зарегистрирован: 16 май 2009, 12:50
Откуда: Россия, Севастополь
прог. языки: Java, C

Re: Плата на основе Parallax Propeller

Сообщение avr123.nm.ru » 18 янв 2011, 16:54

blindman писал(а):CP2102 - оказалось, что в Linux после 2.6.30 в драйвер CP210x добавили carrier_raised, и открыть порт при не подключенной ноге DCD можно только в неблокирующем режиме.
Куда ее надо подключить ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Плата на основе Parallax Propeller

Сообщение blindman » 18 янв 2011, 17:05

К земле, сделав сигнал DCD постоянно активным
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Плата на основе Parallax Propeller

Сообщение avr123.nm.ru » 18 янв 2011, 18:34

В поставке прошьешь прошувку демо чтоб монитор сразу что-то показывал при подключении ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Плата на основе Parallax Propeller

Сообщение blindman » 18 янв 2011, 18:39

Да, заливаю Turbulence. Правда когда об этом подумал, два комплекта уже были упакованы, открывать не стал.

Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Плата на основе Parallax Propeller

Сообщение galex1981 » 16 мар 2011, 14:54

Наконец то руки добрались до этой платы ;). Два вопроса:
1) Андрей, ты мне комплект высылал в разобранном состоянии. Ты мне какую нибудь прошивку в контроллер заливал.
2) При включенни платы я подключаю компьютерную клавиатуру и монитор - на экране тишина.

ЗЫ: Если я не в той теме задаю вопросы просьба перенести мои вопросы в нужное место на Форуме
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Плата на основе Parallax Propeller

Сообщение blindman » 16 мар 2011, 17:12

1. Я ж тебе предлагал собранную, а ты отказался :). Прошивку не заливал - догадался это делать уже только когда отправил тебе посылку :pardon:
2. Разумеется тишина, с таким же успехом можно было не подключать - прошивки-то нет. Если как минимум цепи питания правильно собраны - при включении питания клавиатура должна мигнуть светодиодами.
3. Давай с вопросами сюда : http://www.propellerzone.ru/phpbbforum/ ... um.php?f=7. Завтра там напишу инструкцию по тестированию собранной платы.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Плата на основе Parallax Propeller

Сообщение vadinator » 18 мар 2011, 10:23

Не совсем в тему :oops: ...Но интэрэсно...

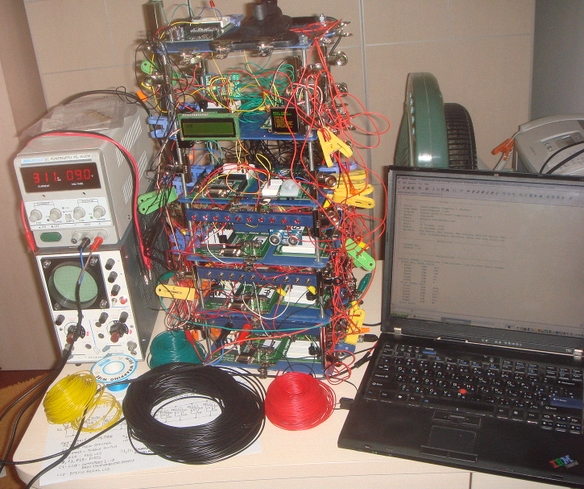

Камрад humanoido сделал на базе одиннадцати процессоров Paralax Propeller супер компьютер. При чём сделал это чисто как собственное хобби. Как утверждает автор, его суперкомпьютер уделывает промышленные варианты по следующим параметрам:

1. Меньше
2. Легче
3. Портативный
4. Может работать от батареек
5. У него большее количество портов ввода/вывода
6. Громадное количество датчиков
7. Низкая потребляемая мощность
8. Малая стоимость
9. Простота программирования
10. Большая сфера применения

http://dlinyj.livejournal.com/382833.html
Вложения
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим

Re: Плата на основе Parallax Propeller

Сообщение Michael_K » 18 мар 2011, 10:33

vadinator писал(а):1. Меньше
2. Легче
3. Портативный
4. Может работать от батареек
5. У него большее количество портов ввода/вывода
6. Громадное количество датчиков
7. Низкая потребляемая мощность
8. Малая стоимость
9. Простота программирования
10. Большая сфера применения


Каждый второй микроконтроллер по этим параметрам "уделывает" компьютер - что тут удивительного?
