ARM9 Linux плата для робота

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

Re: ARM9 Linux плата для робота

Сообщение Angel71 » 28 июл 2010, 22:40

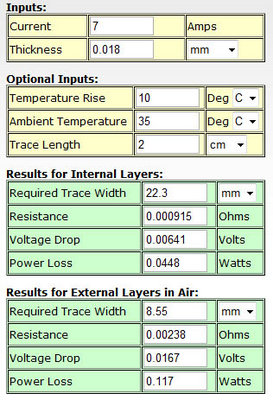

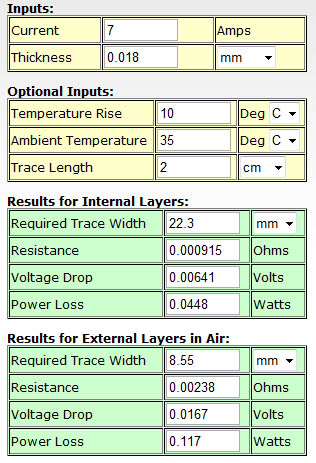

18мкм = 0.018мм, 36мкм = 0.036мм так?

Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: ARM9 Linux плата для робота

Сообщение MiniMax » 28 июл 2010, 22:50

Это для 0.5 oz и для 1 oz

Добавлено спустя 6 минут 18 секунд:

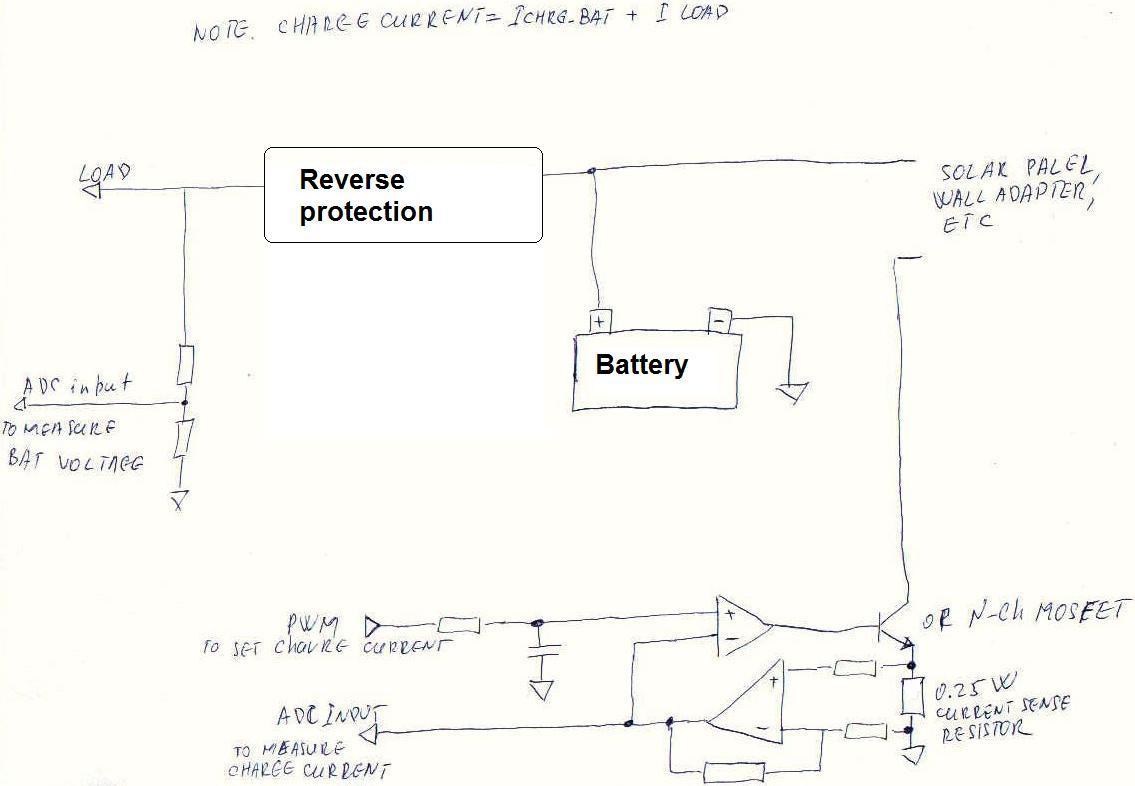

Концепт универсального зарядного на базе вспомогательного C8051F5
Вложения
Аватара пользователя
MiniMax

Сообщения: 36
Зарегистрирован: 26 июл 2010, 14:32

Re: ARM9 Linux плата для робота

Сообщение Сергей » 28 июл 2010, 23:03

Универсального? А где балансер?
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: ARM9 Linux плата для робота

Сообщение Angel71 » 28 июл 2010, 23:06

:crazy: зачем балансер? :ROFL: акумы копеечные, хай почаще меняют
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: ARM9 Linux плата для робота

Сообщение Сергей » 28 июл 2010, 23:10

Ну начнет вздуваться battery pack, чур я предупреждал
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: ARM9 Linux плата для робота

Сообщение Angel71 » 28 июл 2010, 23:14

:) машинный или "комповый" акум завсегда поставить можно - платка моднай, мощные движки аж бегом потянет. эдакий р2д2 в полный рост в каждый дом
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: ARM9 Linux плата для робота

Сообщение MiniMax » 28 июл 2010, 23:22

Балансер не очень вписывается :-(
Но 8051 имеет много аналоговых входов. Предполагается, что будет достаточно контроля на банках.
Аватара пользователя
MiniMax

Сообщения: 36
Зарегистрирован: 26 июл 2010, 14:32

Re: ARM9 Linux плата для робота

Сообщение =DeaD= » 28 июл 2010, 23:22

в R2D2 можно и помощнее мозги засунуть, зачем там в эти 60х60мм зажиматься?

Добавлено спустя 2 минуты 30 секунд:
Мне кстати, я только что осознал окончательно, именно с этой точки зрения кажется непонятным - если будут ставить эту платку 60х60мм вместо EeePC или неттопа обычного - значит этот самый EeePC или неттоп не влезли. А это значит, что места там не дофига, а это в свою очередь означает, что робот будет компактным и нафиг ему движки 7А не нужны. Вот! :crazy:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: ARM9 Linux плата для робота

Сообщение =DeaD= » 28 июл 2010, 23:22

Ибо за голимые 100$ никто с обычного ПК просто так прыгать в сторону Linux на базе 400МГц проца и с 64Мб оперативки не будет.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: ARM9 Linux плата для робота

Сообщение MiniMax » 29 июл 2010, 00:56

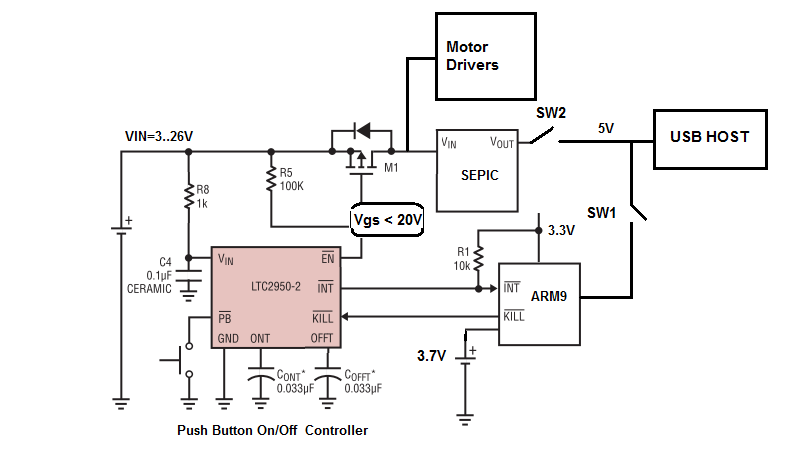

Схема питания
Вложения
Аватара пользователя
MiniMax

Сообщения: 36
Зарегистрирован: 26 июл 2010, 14:32

Re: ARM9 Linux плата для робота

Сообщение Resident » 03 авг 2010, 19:04

Может еще кто не читал, думаю будет полезно при разработке ;)
Любой прибор, защищённый плавким предохранителем, сможет защитить этот предохранитель, сгорев первым.
Resident

Сообщения: 167
Зарегистрирован: 14 июн 2010, 17:19
прог. языки: Qt/C/C++

Re: ARM9 Linux плата для робота

Сообщение MiniMax » 22 июл 2013, 21:00

Наконец-то появилось время вернуться к этой теме. Изготовлен первый прототип. Подробности там http://www.epsol.net.ua/
Аватара пользователя
MiniMax

Сообщения: 36
Зарегистрирован: 26 июл 2010, 14:32
