Везде у вас на форуме видел что ссылаются на микруху 293.
Но не знаю почему не на сборки MOSFET.
У меня на роботе (http://www.roboforum.ru/viewtopic.htm?t=2393) используются ти самые MOSFET
Держат ток до 10 А при напряжении питания в 5В, IRF7106 например.
И не греются (счас ток ампера наверно 2, двигатели крутить). Вообще холодные, 4.5 В.
А чем больше напр. затвора тем меньше их сопротивление,
а значит и тем меньше рассеиваемая мощность на них.
Стоят 16руб в терраэлектронике (http://terraelectronica.ru), ст.м. Павелецкая.
Корпус SO-8.

PDF

Схема включения:

пример - openservo.org

...  и на форуме есть ПРИКРЕПЛЕННЫЙ топик по Н-мостам.

хз
а я и не нал что такие бывают


и PDIP рулит
их в отверстия паять можно
и разводить просто

а so8 разводить сложней и паять

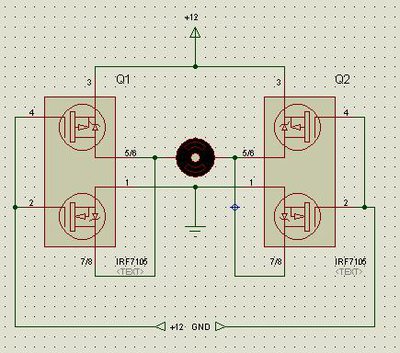

Сдается мне, что на схеме не хватает самого главного - двигателя.

А зачем мотор? Это ж схема управления мотором, а не схема мотора!  :lol:

Master, ну ты же понимаешь куда его тут поставить?
Если нет, то тебе это и не нужно.

maktep, а ты картинку просто так пририсовал, чтоб всем похвастать, что в Протеусе детальки расставлять умеешь?
Если тему хотел нормальную поднять, то делай уж рисунки нормальные!

Я канеш понимаю, что наводить шухер не моя прерогатива (123АВР с этим лучше справляется), но все ж... Народ, имейте уважение к другим посетителям форума (а у них уровень может быть заметно ниже вашего).

maktep писал(а):Master, ну ты же понимаешь куда его тут поставить?
Если нет, то тебе это и не нужно.

Тебе че тяжко мотор дорисовать? Я то знаю куда его пихать, другое дело если бы я зашел на форум, скажем, год назад я вообще ничего не понял из этой схемы.

Я то знаю куда его пихать, другое дело если бы я зашел на форум, скажем, год назад я вообще ничего не понял из этой схемы.

Вот я, например, не знаю... Слава Богу мне это щас не надо.
А если кому понадобится, в будующем, и он найдя твою тему чо, барана должен будет в жертву зарезать, чтоб боги ему глаза на истину открыли?

Вот. Это крутим против часовой стрелки, а если входа поменять местами, то будет по часовой. Только почему если напряжение питания отличается от напряжения управляющего затвором, то ваще не крутится?

Master, потому что идет короткое замыкание каждого из мостов.
Оба транзистора становятся открытыми.

maktep писал(а):Master, потому что идет короткое замыкание каждого из мостов.
Оба транзистора становятся открытыми.

Жалко PROTEUS не моделирует КЗ, ну типа чтобы там дым шел или огонек загорался на детальке.

[off]...ага, и еще дымок из системного блока чтоб шел и экран покрывался пламенем =)[/off]

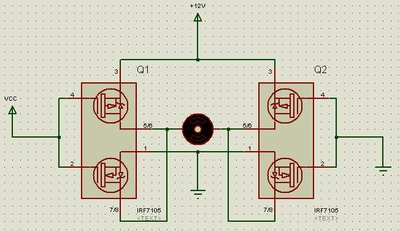

Что-то я совсем запутался. Вот схема, если входа заменить на VCC и GND схема ж не изменится? Почему тода здесь можно VCC делать и 5 вольт двигатель крутится? Тока если VCC 12 вольт, то в одну сторону, а если 5 вольт в другую? Объясните плиз.
