Почему не используете MOSFET сборки для управления двиг?

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

Сообщение Digit » 20 апр 2007, 18:23

Дело в том, что схемка нерабочая  :lol:  Ну, невполне рабочая.  :)
Я где-то тут на форуме поднимал тему про разбирательство с параметрами мосфетов... Там по-моему что-то такое было.
Мне кажется, что в данной схеме транзисторы недооткрыты (или недозакрыты). Если понавешать на проводники "Voltage probe", то сразу станет видно, что к чему. К сожалению, у меня протеус корректно только на работе пашет - так бы я вам картинку б бросил...
Лучше всего, посмотрите схему управления движками с помощью таких сборк на Open Servo, как и советовал АВР123. Там грамотные люди сделали вполне грамотный девайс на контроллере AVR и мосфетах в SO-8 корпусе.
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Сообщение maktep » 21 апр 2007, 20:59

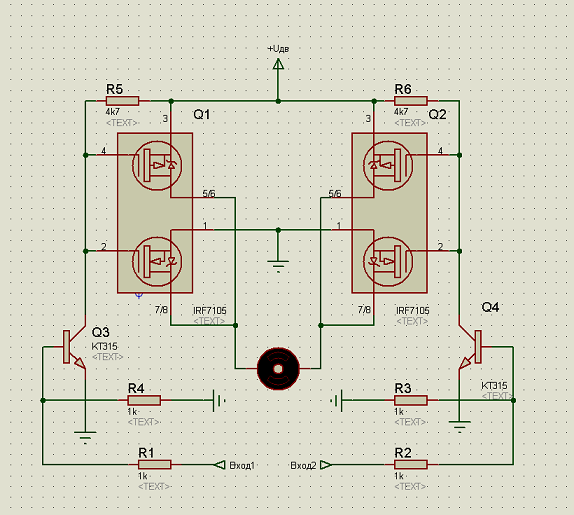

Вот схема без короткого замыкания
кт 315 можно заменить на кт 3102 или подобные или на мосфет)
Вложения
Аватара пользователя
maktep
Правохранитель

Сообщения: 197
Зарегистрирован: 23 фев 2007, 02:23
Откуда: Зеленоград

Re: Почему не используете MOSFET сборки для управления двиг?

Сообщение Vldmr » 13 ноя 2007, 19:07

Опасненько так затворы транзисторов соединять. Может оказаться, и, скорее всего, так и есть, что N и P транзисторы в некоторый момент времени одновременно открыты. А не выгорают они лишь потому, что это длится недолго. Всё зависит от шустрости драйвера и стойкости самих транзисторов, ну ещё от напряжения на затворах. При 5 вольтах - опасненько однозначно
Vldmr

Сообщения: 2
Зарегистрирован: 13 ноя 2007, 18:28
