китайская беспроводная фигня с DX
http://dx.com/p/diy-wireless-charging-t ... 12v-194469


запитал от USB но вроде написано что допустимо и 12 вольт.
как видно на движущихся картинках, ток КЗ выдаёт до 0.6 А вплотную.
на расстоянии сантиметр уже от силы 0.1А

обмотка приёмника в 3 слоя по 15 витков, толщина 1.65 мм, диаметр внешний 38 мм

за время эксперимента передающая обмотка еле заметно нагрелась
пожалуй если вмонтировать наглухо в стенку корпуса то может стать горячей.

Интересно какой КПД у сего девайса, например, при 5мм зазоре между катушками?

А вообще вещь интересная, можно "передавать" питание на крутящиеся конечности робота

P.S. Помню, шесть лет обратно мучился с питанием светодиодов на переднем колесе велосипеда, стрёмно было цеплять батарейки на колесо. Мда, а сейчас готовый модуль можно купить.

Для крутящейся конечности (ну, если исключить скользящие контакты) ИМХО лучше всего трансформатор с магнитопроводом. Например - две ферритовых чашки. Первичня обмотка в одной, вторичная - в другой. Точно уверен что КПД будет на порядок больше.

Купил такие зарядки в жлобском чип-дипе, все микросхемы потерты. Интересно, это китайцы боятся конкуренции или мастер кит так бизнес делает?
Пришлось гуглить. Передатчик XKT-408a+T5336, приемник T3168.
http://www.electrodragon.com/w/Wireless_charging_module
http://translate.google.com/translate?d ... 3Fid%3D317

почему Т5336 похожа на полевик или сдвоенный полевик в SO8 ?

интерестное направление

китайские тоже стёртые пришли.

прокладка к аккумулятору классная идея, апгрейд до беспроводной зарядки.

мне понравилось, что они тоненькие + акуранто картой сделано, а не плата + раскарячка из проводов.

Т5336 - сдвоенный n-fet.У меня разводка полевика на плате отличается от схемы выше. Задействован другой полевик. Мур, у тебя как?
Мой вариант:
1 пин -исток на землю.
2 пин -затвор (управление от XKT-408a)
3 и 4 закорочены и в воздухе.
5 и 6 закорочены и в воздухе.
7 и 8 - сток (выход на катушку)

По разводке получается irf7303, irf7503, irf7530,

Можно запараллелить транзисторы и получить больший ток (надо катушку перематывать)

вечером проверю =)
больший ток это хорошо

Наш ответ кетайцам. Большая передающая rfid рамка из говна и палок
Вот и второй раз я говорю спасибо Муру за наводку (первая - кетайская tv камера). Теперь ты можешь приходить к нам когда захочешь и греться у огня

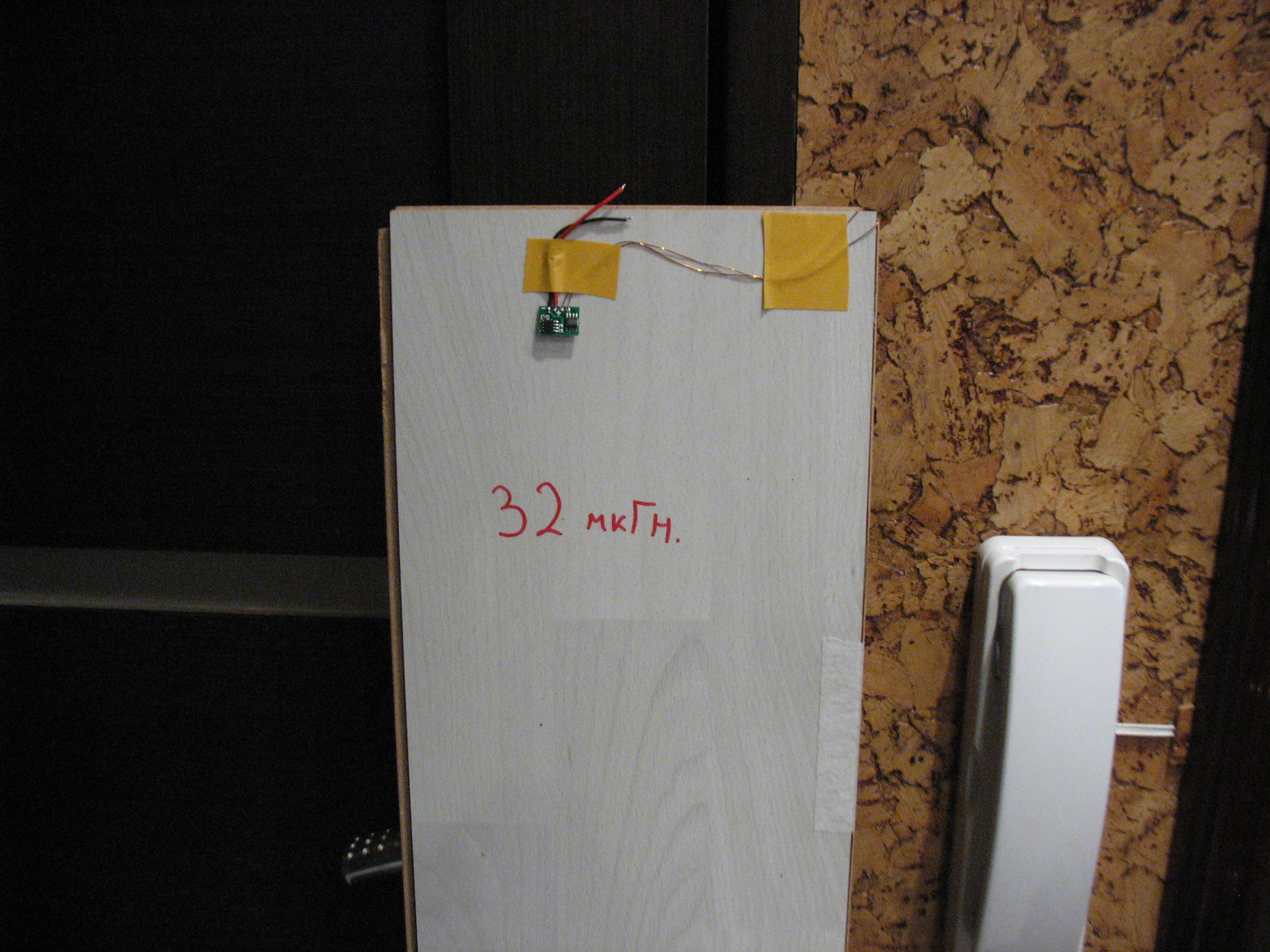

Провод 0.35мм, 3 витка. Спрятан в щель ламинатной доски

у меня тоже не совпадает с картинкой

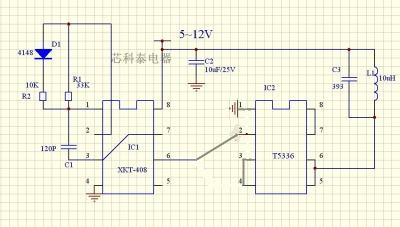

вот так у меня:

Dmitry__ писал(а):Наш ответ кетайцам. Большая передающая rfid рамка из говна и палок
Вот и второй раз я говорю спасибо Муру за наводку (первая - кетайская tv камера). Теперь ты можешь приходить к нам когда захочешь и греться у огня
Провод 0.35мм, 3 витка. Спрятан в щель ламинатной доски

А чо ты там будешь греть такой дурой?

Неее, греть ничего не будем. Это отработка устройства контроля прохода кругов на машинках. Просто удачно зарядка подошла для передатчика rfid. Потом заменю XKT-408a на 8-ми ногую шуструю пикину...
А вообще, можно доработать ее и как зарядку, есть 2 n-fetа, если намотать рамку с отводом от середины и поставить генератор с противофазными выходами, то можно получить нормальный 2-х тактный мощный генератор. В приемнике использовать нормальный диодный мост на 4-х диодах, а не один диод как сейчас. Вообще, после просмотра сигнала на осцилле, я не понимаю как из этого выжали 600 ма. Все катушки одинаковые (хоть на 12 вольт, хоть на 3.3 вольта)
Шляпа полная...

Добавлено спустя 6 минут 43 секунды:

Myp писал(а):у меня тоже не совпадает с картинкой
вот так у меня:

Явно ошибка там, но смысл понял. Вход заведен на затвор первого транзистора, а мощность снимается со стока 2-го транзистора

Всем привет! Тоже приобрел данный модуль. При первой проверке все работало отлично (запитываю от 12 В). Когда приклеил в готовый механизм, при проверке очень сильно греется T5336 и на выходе нет ничего (0В). Расстояние между передатчиком и приемником чуть меньше 1 мм. Подскажите что может быть не так? Как проверить?
