roboforum.ru

Технический форум по робототехнике.



беспроводная зарядка, тест.

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

Re: беспроводная зарядка, тест.

Сообщение Myp » 27 май 2014, 09:38

<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: беспроводная зарядка, тест.

Сообщение harit » 27 май 2014, 18:48

Я хочу спросить, если любой преобразования энергии происходит в беспроводном модуле?
harit

Сообщения: 8
Зарегистрирован: 25 май 2014, 19:03

Re: беспроводная зарядка, тест.

Сообщение Myp » 27 май 2014, 20:03

да, электрическая энергия преобразуется в электромагнитную энергию.
потом обратно, электромагнитная в электрическую.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: беспроводная зарядка, тест.

Сообщение harit » 27 май 2014, 20:21

Сэр, я прошу о передаче DC в AC на передающей стороне?
harit

Сообщения: 8
Зарегистрирован: 25 май 2014, 19:03

Re: беспроводная зарядка, тест.

Сообщение Myp » 27 май 2014, 22:37

пиши нормально, на родном языке, гугл переводит адски плохо.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: беспроводная зарядка, тест.

Сообщение dccharacter » 28 май 2014, 03:58

По-моему у него родной - арабский. Ты даже скопировать в переводчик не сможешь :-)))
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: беспроводная зарядка, тест.

Сообщение harit » 28 май 2014, 07:42

I think that at the transmitter the DC is converted to AC which is used to generate the alternating magnetic field which gets induced on the receiver section coil and then AC is again converted to DC by some rectifier and then a DC to DC converter is also used ..........
am i right ?
harit

Сообщения: 8
Зарегистрирован: 25 май 2014, 19:03

Re: беспроводная зарядка, тест.

Сообщение Myp » 28 май 2014, 09:33

Yes, the receiver has a rectifying diode, and DC converter
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: беспроводная зарядка, тест.

Сообщение harit » 28 май 2014, 18:08

thank you sir :D :) :) :)
harit

Сообщения: 8
Зарегистрирован: 25 май 2014, 19:03

Re: беспроводная зарядка, тест.

Сообщение sara » 12 апр 2015, 10:05

Dmitry__ писал(а):Т5336 - сдвоенный n-fet.У меня разводка полевика на плате отличается от схемы выше. Задействован другой полевик. Мур, у тебя как?
Мой вариант:
1 пин -исток на землю.
2 пин -затвор (управление от XKT-408a)
3 и 4 закорочены и в воздухе.
5 и 6 закорочены и в воздухе.
7 и 8 - сток (выход на катушку)

По разводке получается irf7303, irf7503, irf7530,

Можно запараллелить транзисторы и получить больший ток (надо катушку перематывать)

Hello friends
  Can instead XKT-408a. Another IC is placed
I do not have a data sheet XKT-408a
And do not know what type :beer:
sara

Сообщения: 1
Зарегистрирован: 12 апр 2015, 09:55

Re: беспроводная зарядка, тест.

Сообщение Ramzez » 16 ноя 2015, 22:40

Всем привет. Пытаюсь найти способ как покупать или изготавливать подобные модули в количестве больше 10. по 400 с алиэкспресса не вариант.
приемник уже нашел как делать самому - MC34063A намного дешевле той, что в посте. если все детали брать по 50-100 штук, то себестоимость приемника получается рублей 35.

А вот с передатчиком не все так дешего.

Тут обсуждается XKT-408, а микруху XKT-510 кто нибуть рассматривал? у нее встроенный драйвер с выходным током 800 милиампер и вообще почти ничего не надо. На али такие можно брать по 50 рублей за штуку, от 10 штук.


С точки зрения простоты - круто.

Вопрос, можно ли чем нибуть заменить XKT-408? более массовым и дешевым
Аватара пользователя
Ramzez

Сообщения: 28
Зарегистрирован: 13 фев 2009, 18:37
Откуда: Петрозаводск

Re: беспроводная зарядка, тест.

Сообщение Dmitry__ » 15 окт 2016, 12:34

Я тут немного ломаю Qi зарядки. Интересные штуки, по схемотехнике значительно лучше этих "китайская беспроводная фигня с DX". Катушка передатчика намотана литцендратом, под катушкой есть ферритовая подложка. Кста, попробовал плоскую ферритовую антенну положить на приемную катушку китайской "фигни", дальность работы увеличилась. Феррит на катушке передатчика уменьшается дальность. Но это обьясняется увеличением индуктивности передающей катушки и тухлая однотактная схема передатчика не может отнять бОльший ток от БП.
Qi зарядки гуглить по "Qi 8s003f3p6". 8s003f3p6 - это контроллер stm8. СтОят зарядки около 2.5$. Народ довольно бодро встраивает эти зарядки в машины и мебель, даже ИКЕА этим балуется :)


Общечеловеки еще не сильно это дело ломают, открытых проектов по обработке протокола общения не нашел. Тут попытка анализа:
http://www.epanorama.net/newepa/2016/06/29/qi-charger-board-analysis/

Еще прикупил 2 универсальных приемных адаптерa, один с микроюсб, другой для iphone 5/6. Буду ломать...

Добавлено спустя 27 минут 52 секунды:

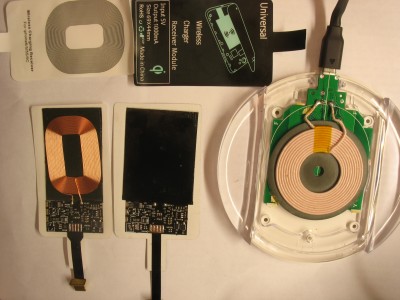

Вскрыл приемники, платы одинаковые, тоже есть ферритовая подложка, причем гибкая. Т.е. эти зарядки работают только одной стороной. Мой наборчег:
Аватара пользователя
Dmitry__

Сообщения: 5993
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: беспроводная зарядка, тест.

Сообщение linvinus » 15 окт 2016, 14:45

большая круглая зарядка 1А выдаёт?

это она? https://ru.aliexpress.com/item/100-Orig ... 60421.html

приёмные модули чем нибудь существенным отличаются?

вообще чтобы ты посоветовал для планшета?

по запросу "Qi 8s003f3p6" на али только микросхемы попадаются.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: беспроводная зарядка, тест.

Сообщение Myp » 15 окт 2016, 16:41

Dmitry__ писал(а):платы одинаковые, тоже есть ферритовая подложка, причем гибкая.

не очень и гибкая, если присмотреться то феррит крошится.

у меня она в режиме приёма адски греется, я даже испугался что телефон рапславится и вынул нафиг.
кстати и передатчик тоже греется некисло
а ещё у меня иногда зависает, телефон кладёшь а она телефон не видит.
надо передёргивать питание у зарядки чтобы она опять начала видеть телефон.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: беспроводная зарядка, тест.

Сообщение Dmitry__ » 15 окт 2016, 18:57

Myp писал(а):не очень и гибкая, если присмотреться то феррит крошится.

Попробовал кончик отогнуть. Да, такое ощущение, что она состоит из 2-х пленок, а между ними насыпаны куски феррита.
Подпаял провода к приемному модулю, сразу после выпрямит. диодов. На фотке это конденсаторы C4, C5, C55. Чтоб выходной ключ не отключал питание на usb разьем. Поводил адаптером по китайскому передатчику, который как в 1-м сообщении этой темы. Выдает напряжение значительно лучше китайского приемника. На расстоянии около 1см. выдает примерно 3 вольта на резисторе 36 ом. Получается ток > 70ма.

linvinus писал(а):большая круглая зарядка 1А выдаёт?

Трудно сказать, не проводил таких замеров, продавец говорил что дает. Я долго не тестил их по назначению, т.к. мой телефон, который yotaphone2 немножко разбит и разобран, задняя крышка с е-инк экраном (там приемная катушка зарядки) примотана скотчем к телефону. Все на соплях, заряжать - заряжает, а сколько там чего - хз. Моя зарядка: Partner5W TC-31
linvinus писал(а):приёмные модули чем нибудь существенным отличаются?

Неа, сначала подумал, что вообще платы одинаковые, а потом увидел мелкие различия. Кликни по фотке, там примерно все видно.

linvinus писал(а):вообще чтобы ты посоветовал для планшета?

Да я в них ноль. Наверно лучше брать которые с тремя катушками, их надо меньше юстировать относительно телефона.
http://mysku.ru/blog/aliexpress/39796.html
на али
linvinus писал(а):по запросу "Qi 8s003f3p6" на али только микросхемы попадаются.

Не на али:
http://solbatcompany.ru/katalog/mobilnye-zaryadnye-ustroystva/besprovodnye-zaryadnye-ustroystva/besprovodnaya-zaryadka-peredatchik-8S003F3P6-5v-1a-5w

На али, кажись они все на stm8:
https://ru.aliexpress.com/item/Wholesale-Universal-Qi-Wireless-Charger-PCBA-Circuit-Board-Coil-Wireless-Charging-Micro-USB-Port-DIY-UQIP25/32695953686.html?spm=2114.03020208.3.158.FLYiPx&ws_ab_test=searchweb0_0,searchweb201602_1_116_10065_117_10068_114_115_10069_113_10017_10080_10082_10081_10060_10061_10062_10039_10056_10055_10054_10059_10078_10079_10073_10070_421_420_10052_10053_10050_10051,searchweb201603_1&btsid=44456c5d-e715-4ff8-8bf2-f0405cc0079a
Пойду перешью stm8 на своей зарядке, чтоб всегда выдавала мощность...
Аватара пользователя
Dmitry__

Сообщения: 5993
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Пред.След.

Вернуться в Готовые модули

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1

Mail.ru counter
