Клапан для воды с электроприводом. КРАН С МОТОРОМ.

Обсуждаем рождающиеся мысли и результаты экспериментов.

Клапан для воды с электроприводом. КРАН С МОТОРОМ.

Сообщение flyroman » 08 ноя 2010, 23:39

Есть вот такие штуки полезные: клапан(кран) с электроприводом типа таких:

http://images.yandex.ru/yandsearch?ed=1 ... 631.ru&p=1

http://images.yandex.ru/yandsearch?ed=1 ... 47.ru&p=30

http://images.yandex.ru/yandsearch?ed=1 ... 21.ru&p=39


Но понимаете , ребят , в чем дело, они ну уж очень , очень дороги!....3000 руб такие железяки......2100 - по мойму самый дешевый находил....

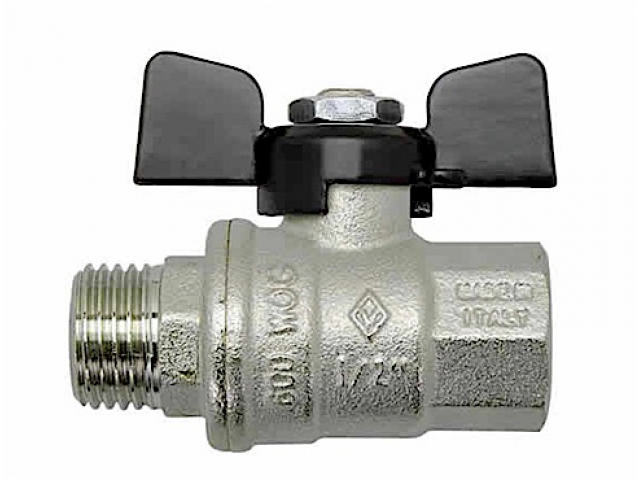

Поэтому я подумываю как-нибудь сообразить самому такой на основе простых кранов.....Прошу помочь с идей ....какой мотор подойдет? какую передачу сделать? Подойдет ли серва какая-нибудь? а может какой-нить маленький мотор стеклоподъемников.....? помогите с идеей...

«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Клапан для воды с электроприводом. КРАН С МОТОРОМ.

Сообщение galex1981 » 08 ноя 2010, 23:53

В указаных тобой ручных кранах тебе придется ослаблять подвижную часть - ИМХО для двигателя она тугая. Мотор с редуктором от стеклоподъемников сгодится, но маленьких я не видел
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Клапан для воды с электроприводом. КРАН С МОТОРОМ.

Сообщение flyroman » 08 ноя 2010, 23:59

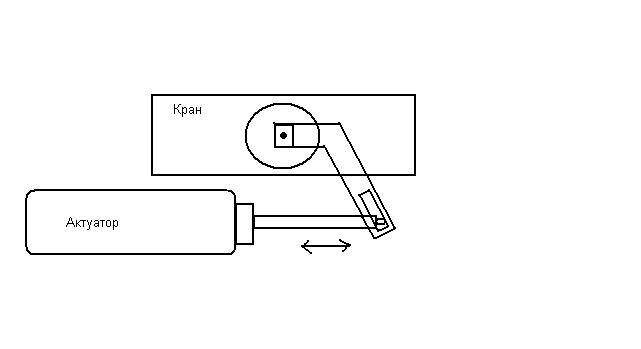

А если актуатор приделать?
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Клапан для воды с электроприводом. КРАН С МОТОРОМ.

Сообщение Ito » 08 ноя 2010, 23:59

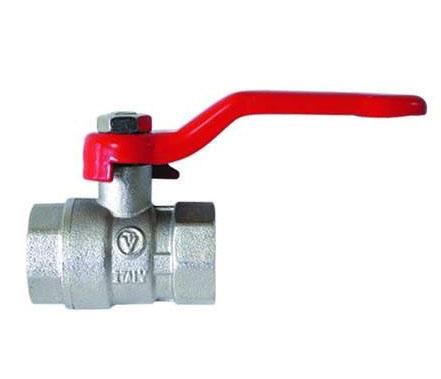

Чую можно винт-гайку приспособить для того крана с красной ручкой...
Ito

Сообщения: 157
Зарегистрирован: 26 июн 2009, 14:15
Откуда: Минск
прог. языки: C++, Assembler

Re: Клапан для воды с электроприводом. КРАН С МОТОРОМ.

Сообщение galex1981 » 09 ноя 2010, 00:05

Думаю, что можно для обоих кранов приспособить...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Клапан для воды с электроприводом. КРАН С МОТОРОМ.

Сообщение flyroman » 09 ноя 2010, 00:09

как винт-гайку? непонимаю....

Добавлено спустя 1 минуту 37 секунд:
кстати кран может быть любой....главное чтобы на домашние трубы подходил....и лучше шаровый.....
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Клапан для воды с электроприводом. КРАН С МОТОРОМ.

Сообщение yak-40 » 09 ноя 2010, 00:13

Шуроповёртом легко можно открывать и закрывать. У него трещётка есть для ограничения усилия (ну что бы не свернуть кран)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Клапан для воды с электроприводом. КРАН С МОТОРОМ.

Сообщение $ilent » 09 ноя 2010, 00:14

Для начала, я бы взял динамометр и проверил кому сколько слёнок надо, и взял бы самый слабенький...
$ilent


Re: Клапан для воды с электроприводом. КРАН С МОТОРОМ.

Сообщение boez » 09 ноя 2010, 00:14

Еще можно серву раскурочить, переделать на постоянное вращение, на кран вместо ручки повесить шестерню диаметром сантиметров 10, на вал сервы ответную шестерню маленькую (или вообще поискать подходящую пару шестерня-червяк готовую), на вал крана потенциометр и подключить его вместо родного в серву. Получится кран, управляемый стандартным шим-ом как серва.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Клапан для воды с электроприводом. КРАН С МОТОРОМ.

Сообщение flyroman » 09 ноя 2010, 00:17

я пока тока так придумываю...



как раз только что хотел сказать, что с шестернями заморачиваться не очень хочется....так как не откуда их брать ...станка нет....

Добавлено спустя 1 минуту 7 секунд:
yak-40 писал(а):Шуроповёртом легко можно открывать и закрывать. У него трещётка есть для ограничения усилия (ну что бы не свернуть кран)



блин...а есть маленький шуруповерт...и недорогой...
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Клапан для воды с электроприводом. КРАН С МОТОРОМ.

Сообщение AndreiSk » 09 ноя 2010, 00:19

затопило чтоли?
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Клапан для воды с электроприводом. КРАН С МОТОРОМ.

Сообщение yak-40 » 09 ноя 2010, 00:27

flyroman писал(а):блин...а есть маленький шуруповерт...и недорогой...

Встречаются :D http://roboforum.ru/forum3/topic4228.html
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Клапан для воды с электроприводом. КРАН С МОТОРОМ.

Сообщение flyroman » 09 ноя 2010, 00:28

AndreiSk писал(а):затопило чтоли?


не, не затопило....
но делаю для такой системы....
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Клапан для воды с электроприводом. КРАН С МОТОРОМ.

Сообщение Michael_K » 09 ноя 2010, 00:37

Они продаются готовые.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Клапан для воды с электроприводом. КРАН С МОТОРОМ.

Сообщение Ворон » 09 ноя 2010, 00:38

эх единственное что хотелось бы напомнить так это питалово на такой девайс строго низковольтное и БП вынести к черту...ну тее подальше от воды...
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань
