Недорогой редуктор

Делимся опытом в каких устройствах и чем можно поживиться.
А так же где и почём приобрести компоненты.

Недорогой редуктор

Сообщение yak-40 » 03 июл 2008, 19:14

Сегодня купил две аккумуляторные отвертки.

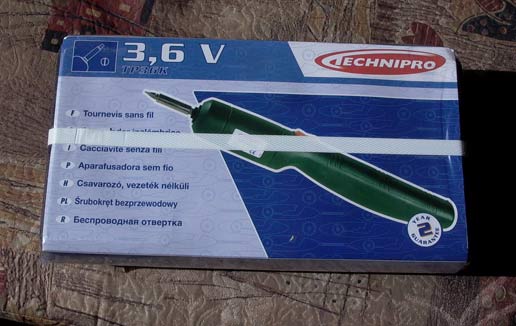

Вот в такой упаковке.

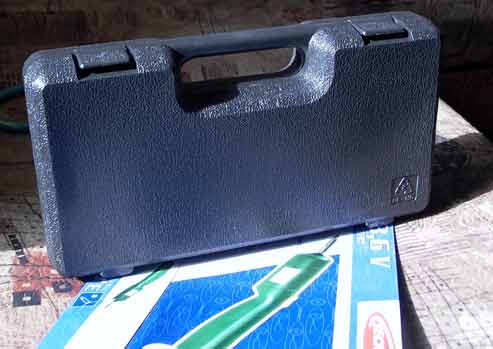

Принес домой, распечатал. К моему удивлению внутри упаковки оказался довольно таки добротный чемоданчик
чемоданчик

А в нем.....

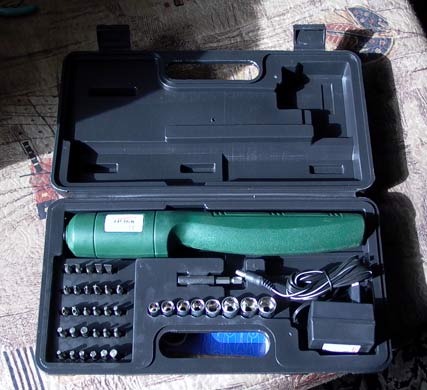

Сама отвертка, набор ключей и бит, зарядное устройство и даже инструкция :)
Внутренности чемоданчика)

Немедленно разобрал ее о увидел....

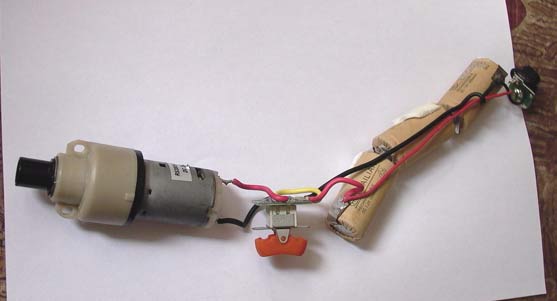

внутренности отвертки

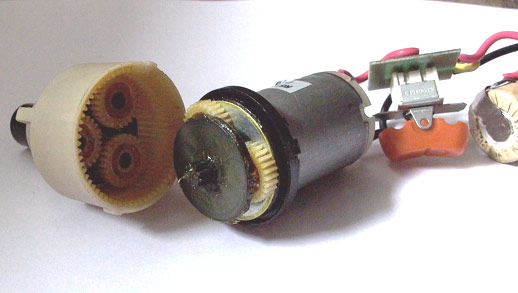

отличный двухступенчатый планетарный редуктор, электродвигатель, паршивенькие аккумуляторы :)
редуктор

и все это, не поверите, стоит ДВЕСТИ ВОСЕМЬ РУБЛЕЙ!!!!!!!!
ВСЕ ЗА ОТВЁРТКАМИ!!!!
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Недорогой редуктор

Сообщение FireFly » 03 июл 2008, 19:32

кроме слова "охренеть" чет в голову ничего не приходит :D
могешь две штуки взять для меня и переслать? соответственно деньги за отвертки и пересылки гарантирую :wink:
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Недорогой редуктор

Сообщение yak-40 » 03 июл 2008, 19:38

Могу, только буду я там после выходных, если они там остануться, не вопрос, возьму.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Недорогой редуктор

Сообщение Vooon » 03 июл 2008, 20:10

Я както попал в распродажу, стоили 180 р. :)
Видать много народу купило, вот цену то и подняли.
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3324
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: Недорогой редуктор

Сообщение yak-40 » 05 июл 2008, 10:49

Померил ток потребления, и ужаснулся!
!,5 А при напряжении 3,6 В на холостом ходу :(
Придеться или подбирать другие движки, или эти перематывать.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Недорогой редуктор

Сообщение EdGull » 05 июл 2008, 12:52

а зачем?
минибот легко и не принужденно потянет такие движки
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Недорогой редуктор

Сообщение FireFly » 05 июл 2008, 23:46

yak-40 писал(а):Померил ток потребления, и ужаснулся!
!,5 А при напряжении 3,6 В на холостом ходу :(
Придеться или подбирать другие движки, или эти перематывать.

все нормуль так и должно быть :wink:
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Недорогой редуктор

Сообщение yak-40 » 06 июл 2008, 14:18

EdGull писал(а):а зачем?
минибот легко и не принужденно потянет такие движки

Минибот то может и потянет:) равнО как и любая другая схема управления.
Все дело в аккумуляторе. Для длительной работы бота потребуеться аккум приличной емкости и веса.
Ведь суммарный ток потребления маршевых двигателей будет составлять около 3 ампер!
И такой дикий крутящий момент как в шуруповерте мне не нужен :)
Проще перемотать движки.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Недорогой редуктор

Сообщение EdGull » 06 июл 2008, 19:16

равнО как и любая другая схема управления.

ну на Л293 точто уж не потянет :wink:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Недорогой редуктор

Сообщение yak-40 » 10 июл 2008, 14:05

Штатный двигатель ф топку:)

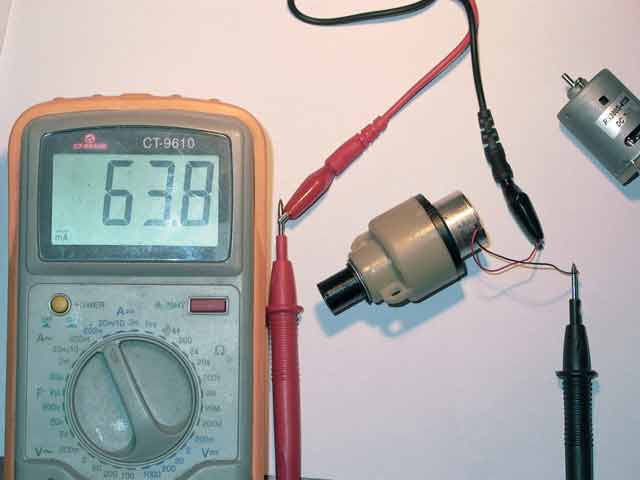

Поставил движок от CD-ROM-а. Установочные отверстия идеально подошли.
В результате ток х.х. - 65 мА при 3,6 В. Ток принудительно остановленного - 200мА. при приличном усилии на валу. (рукой трудно остановить).
ИМХО идеальный вариант маршевого двигателя например для пылесоса:)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Недорогой редуктор

Сообщение FireFly » 10 июл 2008, 14:16

ну дык... редуктор планетарный рулез, особливо за такие копейки :D

Добавлено спустя 5 минут 18 секунд:
кстати вот несколько вопросов возникло
1. шумность редуктора
2. люфт
3. обороты

как все это на 5 вольтах будет
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Недорогой редуктор

Сообщение yak-40 » 10 июл 2008, 14:26

1. Достаточно шумный
2. небольшой осевой (около 0,5мм)
3. приблизительно 0,8 об/сек. на 3,6 вольтах

FireFly писал(а):как все это на 5 вольтах будет

ток 70мА, при 12В 95мА.
Скорость и шумность соответственно возрастают:)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Недорогой редуктор

Сообщение ZarK117 » 13 авг 2008, 16:52

Можно ли назвать это недорогим??? Но определенно это редуктор! http://www.chipdip.ru/product0/9000027614.aspx
Да еще и мотор!! По ходу МОТ1. Короче - Vellman отжигает!
Аватара пользователя
ZarK117

Сообщения: 65
Зарегистрирован: 27 апр 2007, 21:25
Откуда: Санкт-Петербург

Re: Недорогой редуктор

Сообщение yak-40 » 13 авг 2008, 18:30

ZarK117 писал(а):Можно ли назвать это недорогим??? Но определенно это редуктор! http://www.chipdip.ru/product0/9000027614.aspx
Да еще и мотор!! По ходу МОТ1. Короче - Vellman отжигает!

На мой взгляд, это грабительские цены :)
За эти деньги можно купить пару китайских игрушек с моторами и редукторами :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Недорогой редуктор

Сообщение sash13 » 14 авг 2008, 13:22

Цена в розничной сети: 820.00 руб.
:shock:
Нда

http://www.chipdip.ru/product0/728351973.aspx и зачем нам такое??ггг Скрепки рулят :)
sash13

Сообщения: 114
Зарегистрирован: 10 фев 2008, 00:29
Откуда: Киев Украина
прог. языки: php C++ MIDI 0_o
