СкрепкоМобиль

Обсуждаем рождающиеся мысли и результаты экспериментов.

СкрепкоМобиль

Сообщение Grofus » 05 май 2010, 21:15

Ещё до наступления нового года я пообещал другу сделать простую платформу для его экспериментов
(тобиш маленькую платку на колёсиках).Но время шло, а у меня то учёба то ещё чего-то и времени
ни на что не оставалось!и вот первомайские праздники - праздники труда, и чтобы не отрываться от
коллектива я тоже занялся трудом! В результате натрудил по технологии МегаБизона

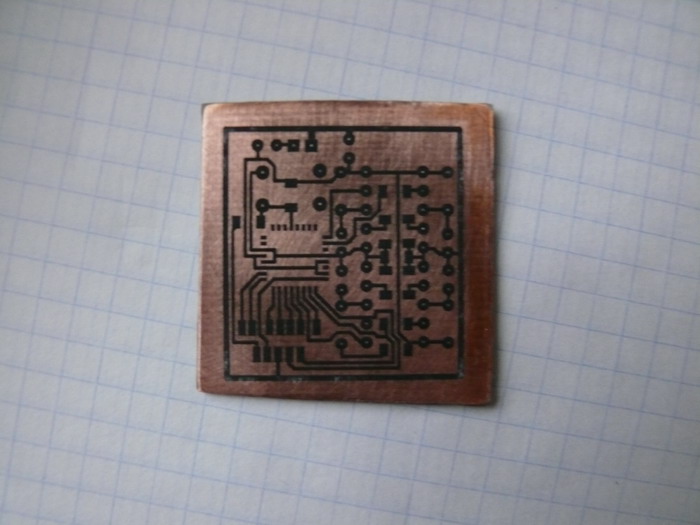

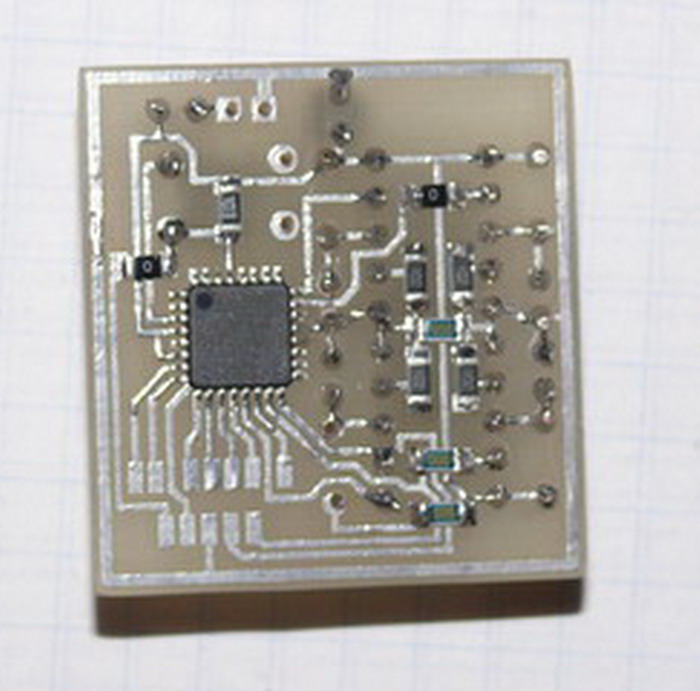

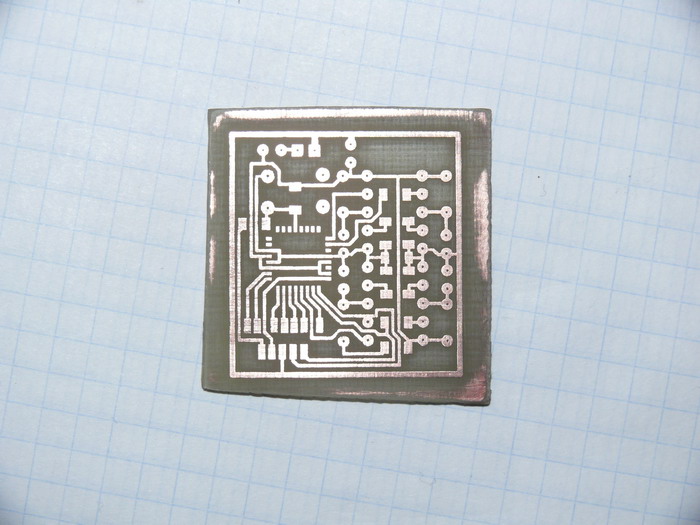

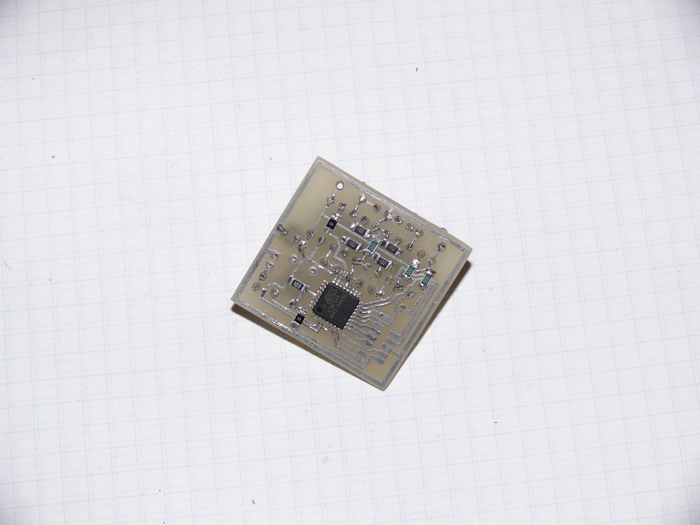

маханький автомобильчик.Напаял к нему схемку Мега8 + Л293Е ,а Тсопы, радио управление братан приделает
сам!!Вчера отдал тачанку на растерзание,а сегодня получил честно заработанные две бутылки пива.

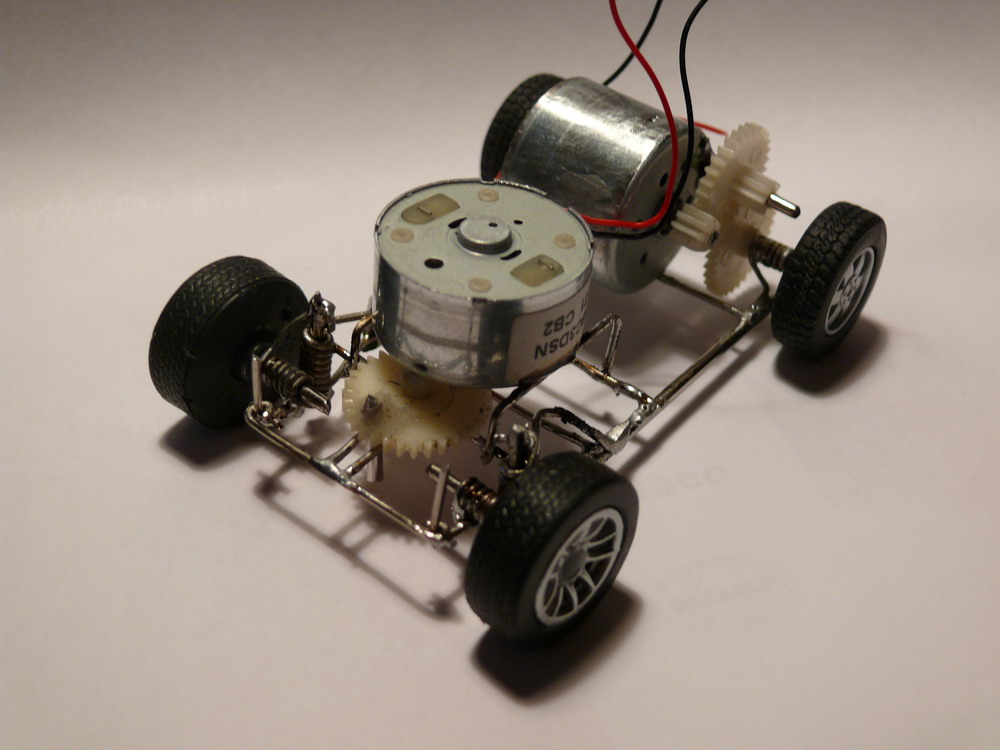

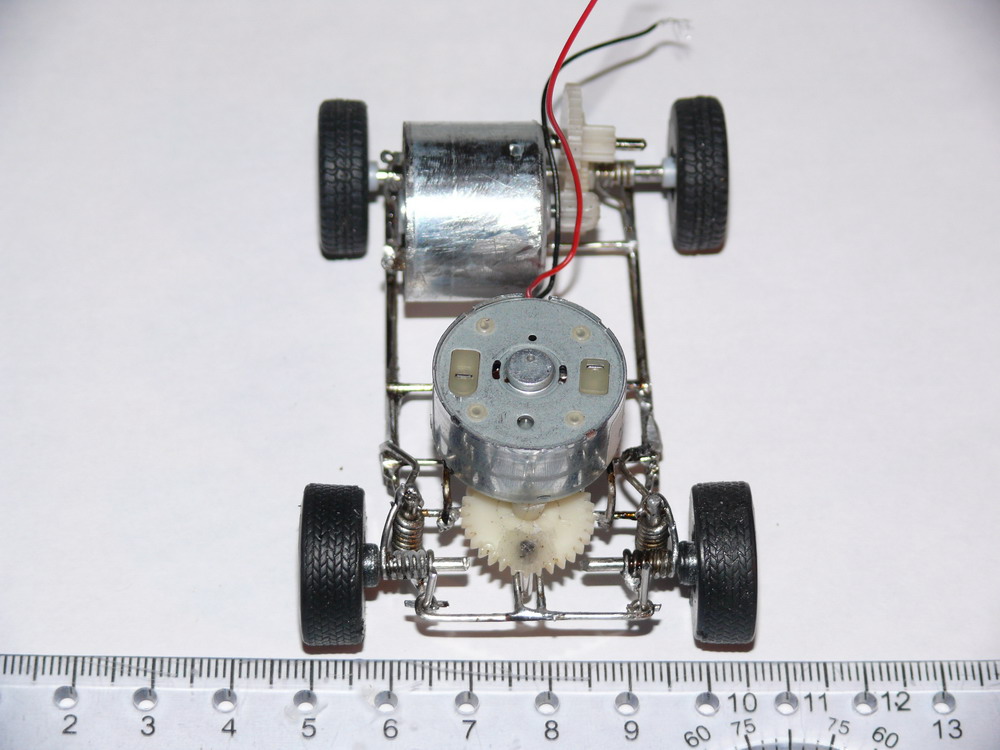

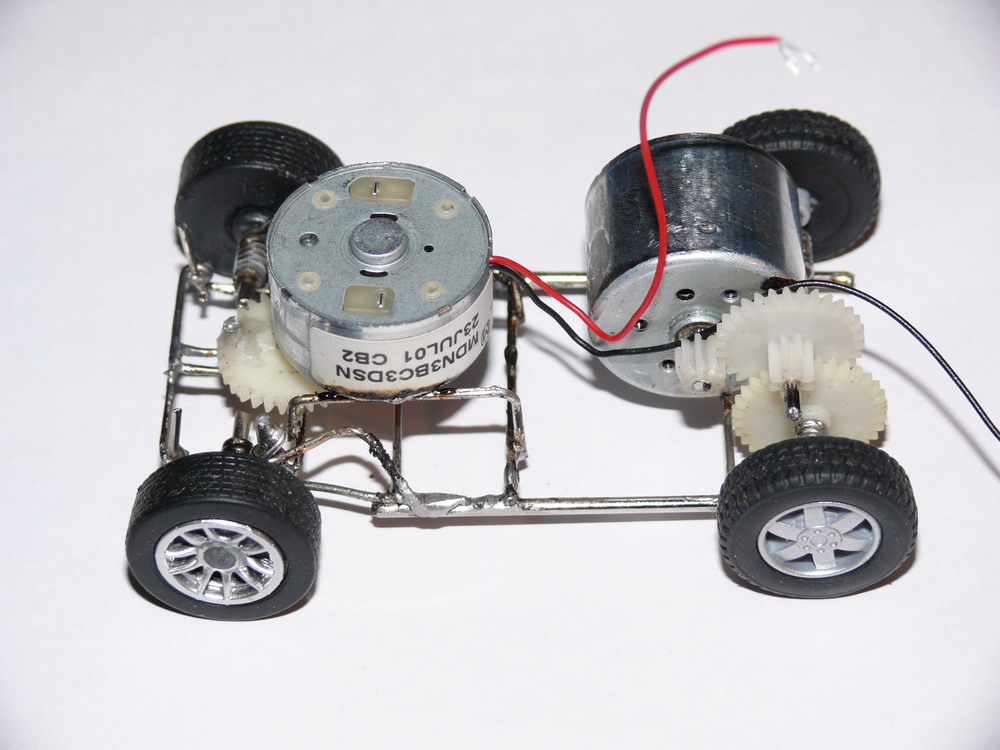

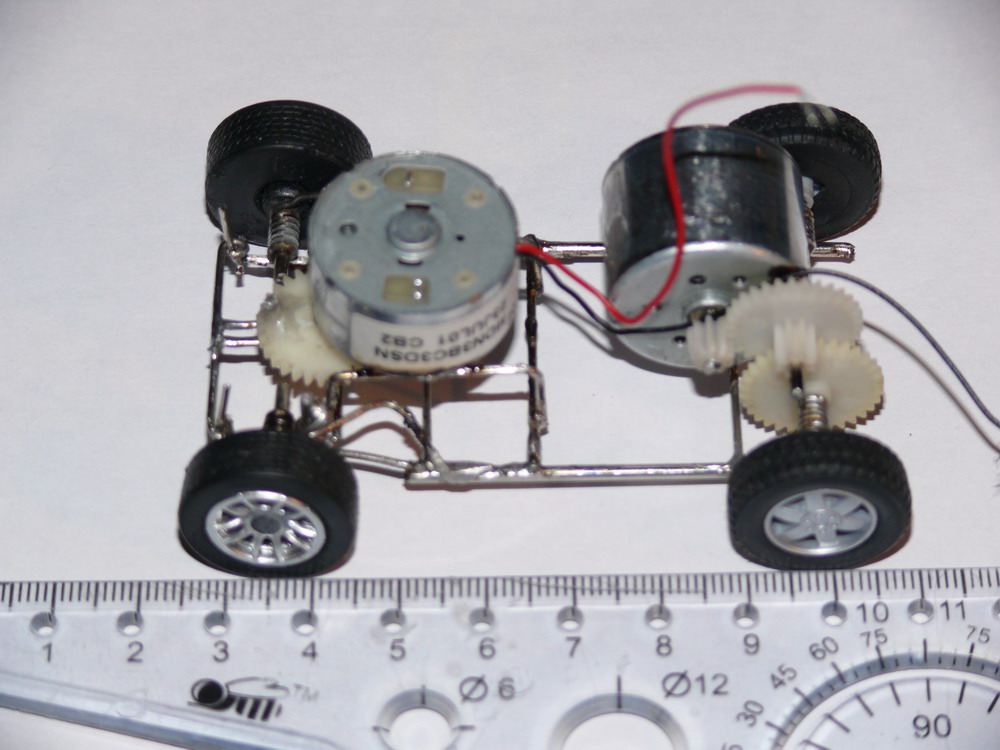

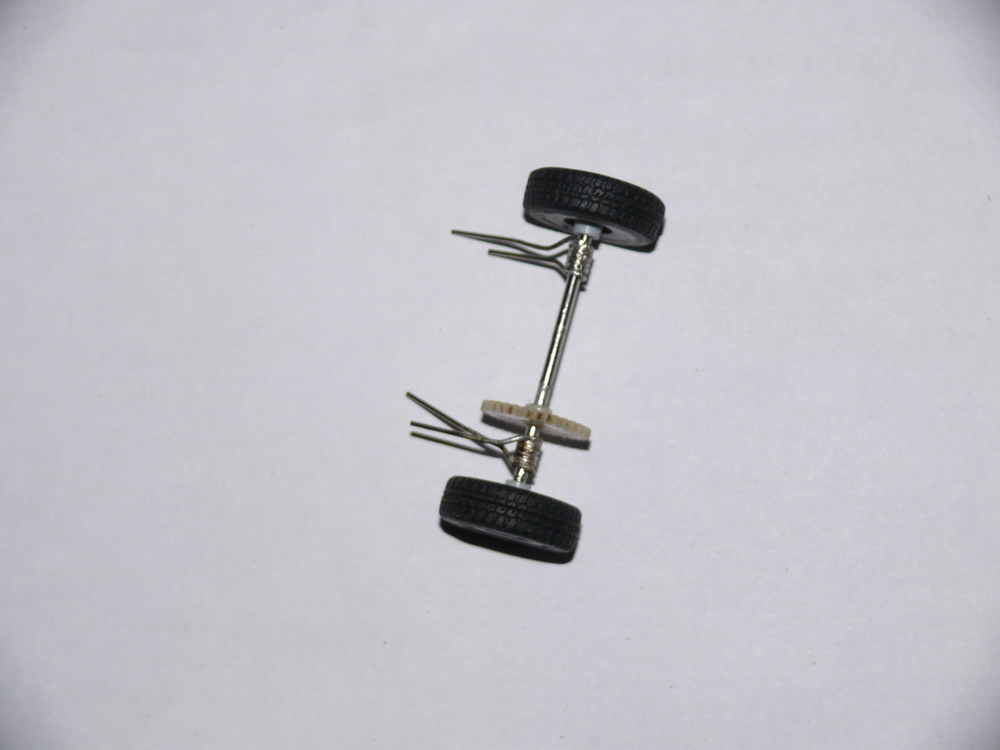

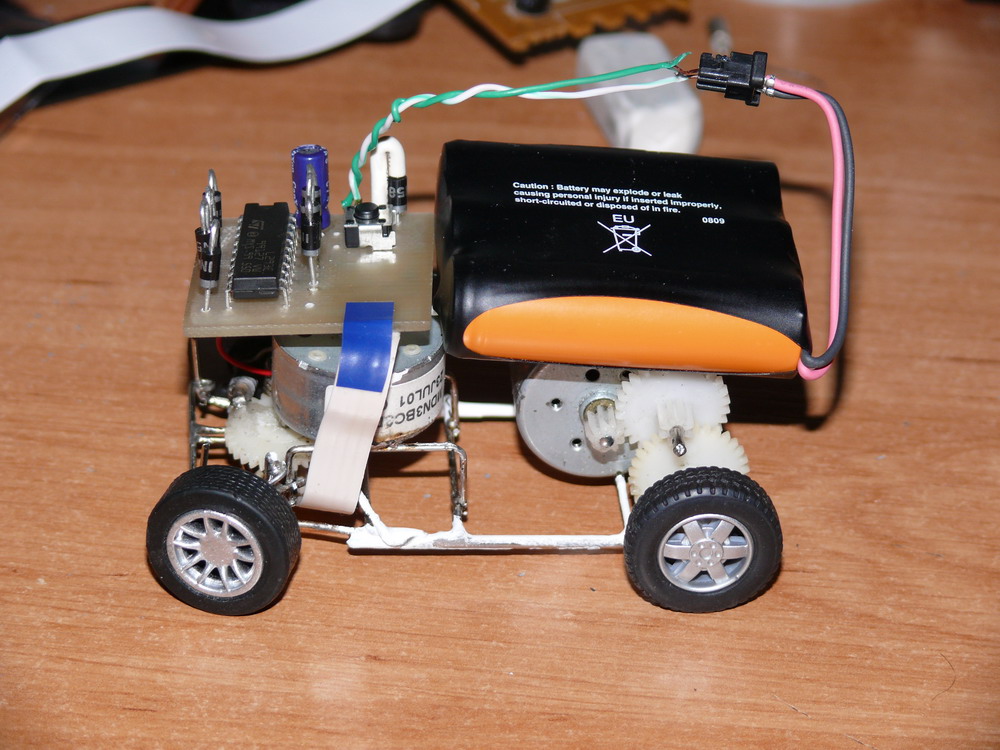

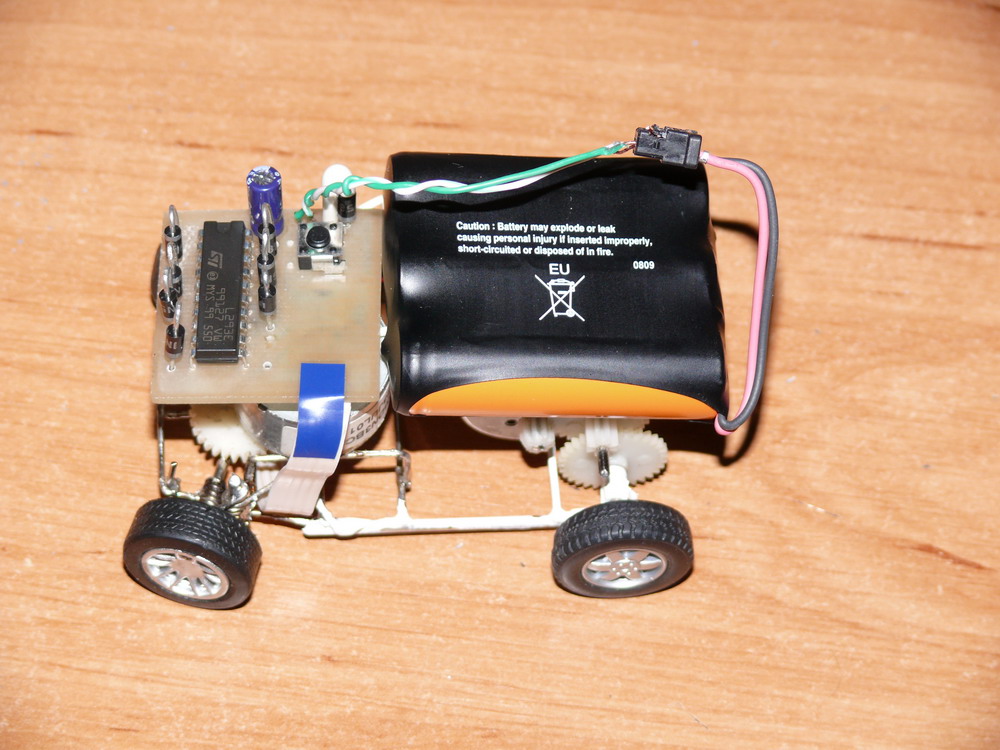

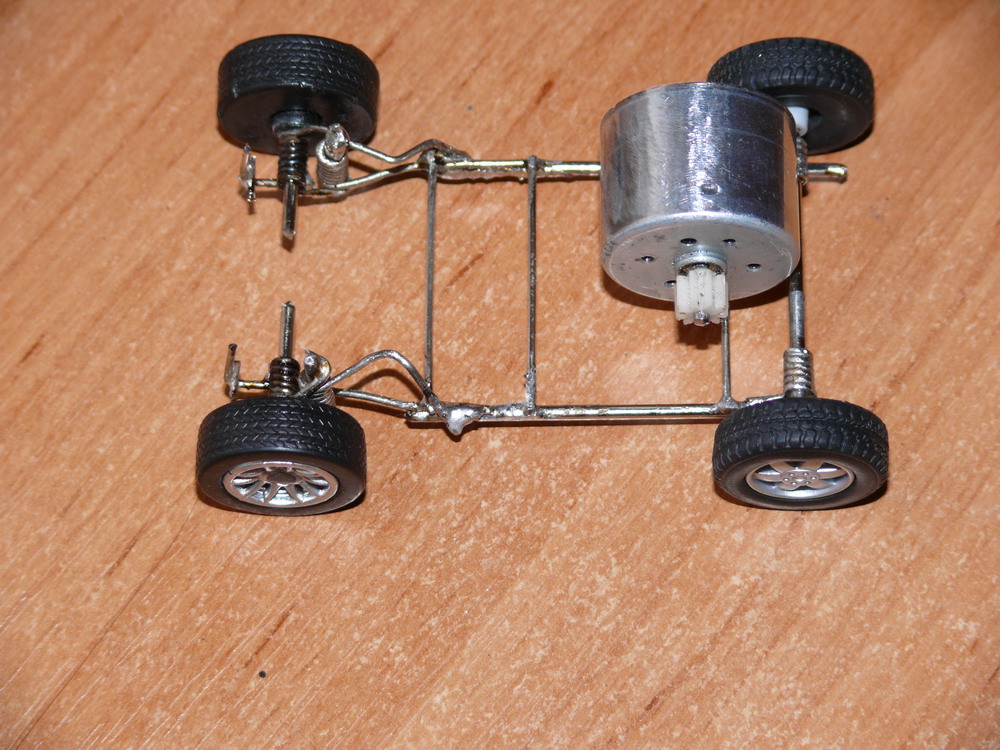

Вот фотки моего детищаа.












Последний раз редактировалось Grofus 05 май 2010, 21:37, всего редактировалось 1 раз.
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей

Re: NoName

Сообщение Michael_K » 05 май 2010, 21:25

Работа классная. Мегабизону понравится. Тему переназвать :)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: NoName

Сообщение Grofus » 05 май 2010, 21:27

Я и не знаю как её назвать!
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей

Re: NoName

Сообщение =DeaD= » 05 май 2010, 21:34

Назови скрепкомобиль! :crazy:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: СкрепкоМобиль

Сообщение MegaBIZON » 05 май 2010, 22:11

Бблин, прелессть какая ))))

хе...

А поворот не слишком резво срабатывать будет? Ну зотя.. Это от управления зависит, чё я в самом деле...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: СкрепкоМобиль

Сообщение Grofus » 05 май 2010, 22:20

Движок поворотов управляется ШИМом.Внизу под шестерней стоит достаточно жёсткая возврощающая пружинка ...
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей

Re: СкрепкоМобиль

Сообщение MegaBIZON » 05 май 2010, 22:24

Ну я понял, что что-то не то сморозил. Привык, что мотор управляется рубильником :-D
И обратная связь с "поворотки" небось водится? :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: СкрепкоМобиль

Сообщение CALLIKA » 05 май 2010, 22:56

Видео бы, а откуда шестеренки такие ?
CALLIKA

Сообщения: 41
Зарегистрирован: 25 янв 2009, 00:08
Откуда: Великий Новгород
прог. языки: PHP

Re: СкрепкоМобиль

Сообщение yak-40 » 05 май 2010, 23:01

Судя по передаточному числу редуктора, достаточно шустрый наверное :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: СкрепкоМобиль

Сообщение SmorBoB » 05 май 2010, 23:15

Маленький и красявый. Миниатюрные произведения технического творчества вызывают особое умиление :good:
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: СкрепкоМобиль

Сообщение Grofus » 06 май 2010, 07:22

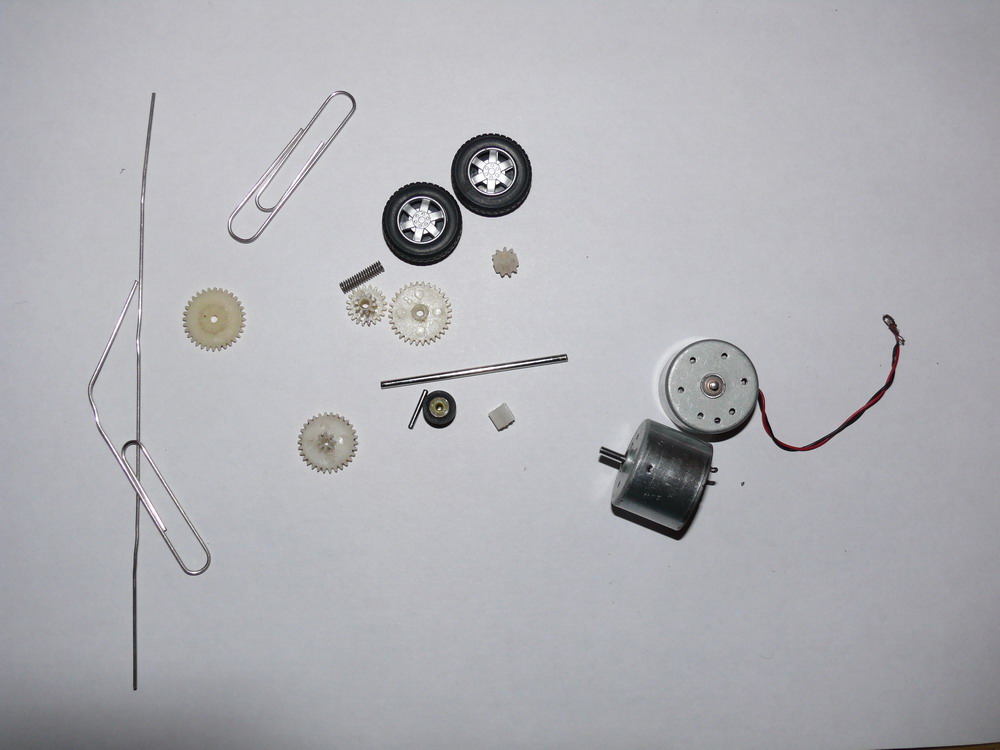

Шустрый не то слово))))Шестерни я собирал из ломаных китайцев(всмысле игрушек).Обратной связи от поворотки нету , никаких других датчиков тоже.Так сказать клиент будет их ставить на своё усмотрение...Видиво уже не получится потому как платформу я отдал(
Алокоголизм - излечим, пьянство - нет.
Peace-death.
Аватара пользователя
Grofus

Сообщения: 104
Зарегистрирован: 25 июл 2009, 16:35
Откуда: Ессентуки
прог. языки: ASM , Lisp , C# :)
ФИО: Алексей

Re: СкрепкоМобиль

Сообщение galex1981 » 06 май 2010, 08:44

Отличное шасси! По габаритам проходит чтобы сделать из него робота для мини-сумо
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: СкрепкоМобиль

Сообщение MegaBIZON » 06 май 2010, 08:47

Ну тада пусть делает из него чё-нибудь, и тащит к тебе для съёмок :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: СкрепкоМобиль

Сообщение uz6 » 08 май 2010, 15:17

Красиво! А как движки крепятся?
Аватара пользователя
uz6

Сообщения: 110
Зарегистрирован: 12 фев 2008, 15:00
Откуда: Шахты
прог. языки: Delphi, Python, ну и асм немного

Re: СкрепкоМобиль

Сообщение MegaBIZON » 08 май 2010, 15:37

Да мало ли... Паяются как-то - самое простое :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
