Простой самодельный компрессор (поршневой)

Обсуждаем рождающиеся мысли и результаты экспериментов.

Простой самодельный компрессор (поршневой)

Сообщение Ворон » 01 апр 2010, 02:22

Тема заведена для того, чтоб прояснить до каких давлений домашний компрессор можно сделать самодельным...завел не просто так темку, но пока интересуют мнения ну или идеи реализации))
интернет глюканул(злой провайдер)потому рисунок чуть позже залит

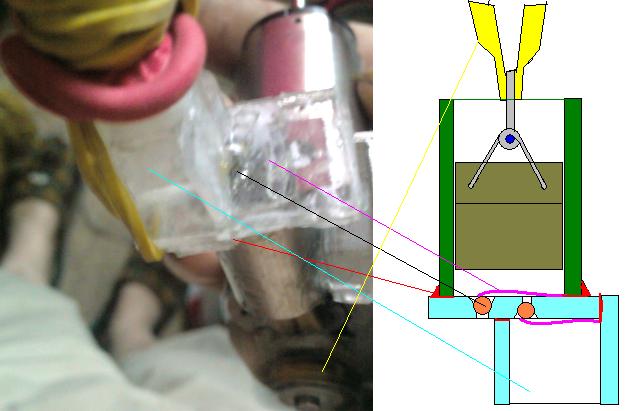

ну вот таково эксцентрикового типа
Последний раз редактировалось Ворон 01 апр 2010, 08:01, всего редактировалось 2 раз(а).
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Самодельный компрессор

Сообщение Ворон » 01 апр 2010, 05:38

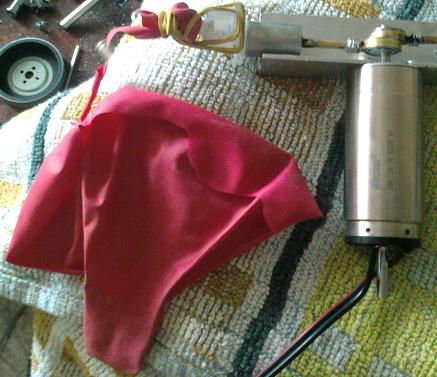

а это попытка создать.. :wink: шарик с одного цилиндра надувает, но клапана садят :x надо алюминиевое основание под стальные шарики сделать, оргстекло клееное только на макет по ходу придется пользовать, но начало закончу потом скреплением буду металлических клапанов буду мучаться ..если буду переделывать :o
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Самодельный компрессор

Сообщение Ворон » 01 апр 2010, 07:57

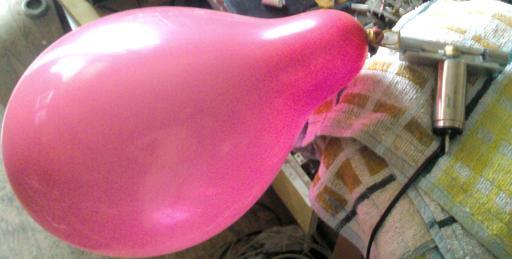

после повторной(ну после видеозаписи) заливки клеем швов один цилиндр осилил взорвать шарик :Yahoo!: и потому тут фото отчетик кину

цилиндр просто трубка(валялась беспризорной) слегка ошкуренная из нутри дрелью со стержнем со шкуркой, поршень просто холодная сварка "Алмаз" в пластичном состоянии засунутая в трубку предварительно смазаную маслом слегка опресованая для минимальных зазоров, выбита как только схватываться начала и проточена напильником под места крепления оси из скрепок скрученой(слава мегабизону за совет с паялом)место крепления скрепки к поршню проклено суперклеем китайским как и вся конструкция(пластик-метал)
Будут вопросы еще пишите) :beer:
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Простой самодельный компрессор (поршневой)

Сообщение Michael_K » 01 апр 2010, 08:33

Мазохизм какой-то...
http://autotema-r.ru/goods8ab8.html
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Простой самодельный компрессор (поршневой)

Сообщение Ворон » 01 апр 2010, 13:36

мазохизм..это засаживать 12 ВОЛЬТ- 10 АМПЕР в мотор, 120 ватовя печка это не айс!! те более что на три минуты работы ее надо на 5минут отключать)) и мне 20 атм не нужны..тем более у меня он тихий, за счет удачной (правильной) конструкции ,центр масс неподвижен ))) во всяком случае непрерывно от 12 вольт мой без нагрева работал)) да и размер компресионной части без мотора :wink: 20*20*120мм
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Простой самодельный компрессор (поршневой)

Сообщение zubr » 01 апр 2010, 13:59

прикольно!
только конструкцию до конца не втер...
За здравый смысл у нас принимается мнение большинства.
zubr

Сообщения: 431
Зарегистрирован: 20 ноя 2008, 19:31
Откуда: Чернобыль
прог. языки: асмемблер
ФИО: Валентин Семенович

Re: Простой самодельный компрессор (поршневой)

Сообщение Ворон » 01 апр 2010, 14:24

на валу со смешением 180градусов круговые эксцентрики, на них одеты тонкие подшипники везде в мусор выкидываемые(стоят на оси блока головок любого НДД извлекаются не сложно, но внимательно)не проворачиваются за счет сквозного соединения вал-эксцентрик 1мм оськой плин сольд-ворковскую разборку наверное проще воткнуть..эксцентрик круговой- тупо парой напильников из зажатого в дрель куска алюминиевого прутка обточенного до внутреннего диаметра подшипника
смешение на 180градусов дает симметрию масс относительно оси и соответственно снижает вибрации при вращении, что тоже снижает шум.
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Простой самодельный компрессор (поршневой)

Сообщение Michael_K » 01 апр 2010, 14:32

Я бы заменил шариковые клапана на лепестковые (какую-нибудь резинку или силикон).

Максимум давления можно грубо посчитать = момент на валу/(длину кривошипа*площадь поршня).
Реально, конечно, будет меньше.

Движок у вас не греется и не потребляет, потому что работы не совершает.
Он еще пока на ХХ крутится :) Будет давление - можно будет сравнивать.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Простой самодельный компрессор (поршневой)

Сообщение Ворон » 01 апр 2010, 14:47

клапана они и так по принципу лепестковые, шарик это то что создает простой способ достижения притертости и изностостойкости в клапанах..тем более что то не представляется резинка которая не лопается.. :crazy:
ход поршня 4,7мм, диаметр 11мм
не греется значит и мотор можно еще слабее попользовать или на этот штатные 24В использовать)
)) :wink:
Последний раз редактировалось Ворон 01 апр 2010, 15:12, всего редактировалось 1 раз.
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Простой самодельный компрессор (поршневой)

Сообщение Michael_K » 01 апр 2010, 15:03

простой способ достижения притертости и изностостойкости..
:D
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Простой самодельный компрессор (поршневой)

Сообщение Ворон » 01 апр 2010, 15:18

ну чесно простой))))просверлил отверстие, зенканул, положил шарик от сломанного подшипника , и ниткой от пружины 0.2мм прижал))кончик нитки пружины тоже клеем залил :D
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Простой самодельный компрессор (поршневой)

Сообщение -= Александр =- » 03 апр 2010, 16:49

Есть как минимум 2 готовых варианта: автомобильный компрессор и компрессор от советского холодильника. Последний может качать совершенно дикие давления - слышал о десятках атмосфер. У меня агрегат от какого-то вроде Минска качает 6 атм в 8-литровый ресивер где-то за пару минут. При том бесшумный почти и работать может долго и непрерывно.

Автомобильные компрессоры надо дорабатывать - ставить радиатор и кулер - уж больно они греются. А про звук вообще молчу...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Простой самодельный компрессор (поршневой)

Сообщение Ворон » 03 апр 2010, 18:33

ну во первых вес не сравним,
во вторых ну не надобно мне столько,
а в третьих плин никак не могу найти при каком давлении внутреннем взрывается шарик(( :lol:
согласен кому надо сделают и лучше, но вот мне интереснее самому помчаться..а применения мини компрессора такова ой как много, он жа маленький..
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Простой самодельный компрессор (поршневой)

Сообщение artyrix » 15 апр 2010, 22:34

Но какого давления можно достичь подобным агрегатом?
Всегда с улыбкой на лице и вечной грустью на душе.
Аватара пользователя
artyrix

Сообщения: 13
Зарегистрирован: 15 апр 2010, 20:51
Откуда: Ижевск

Re: Простой самодельный компрессор (поршневой)

Сообщение Ворон » 18 апр 2010, 05:12

хз шарик рвет надувной)а так в поисках халявного манометра...
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань
