Автономный контроллер заряда АКБ

Обсуждаем рождающиеся мысли и результаты экспериментов.

Автономный контроллер заряда АКБ

Сообщение Vovan » 08 мар 2010, 12:54

Суть:
имеется охранная сигнализация (с радиоканалом), отработала уже больше года, но из-за участившихся внезапных отключений эл.энергии, происходят ложные срабатывания, да и во время отсутствия эл. эн. сигнализация естесно работает не долго... Ситуация с эл.энергией на охраняемом объекте полюбому не улучшится, а возможно и ваще кирдык... Поэтому думаю в сторону альтернативных источников эл.энергии т.е. ветряк и соляр. Т.о. необходимо придумать контроллер имеющий три входа: сеть ~220в, солнечная батарея и ветряк (все енти вещи, проблем не вызывают, на их хар-ки даже не заморачиваюсь - какие надо, такие и будут, в разумных пределах), а выход естесно один - заряжать АКБ (по необходимости, т.е. следить за его состоянием) с напряжением 12в и ёмкостью 7,5А\ч (хотя ёмкость можно изменить - не проблема), при этом потребляемый ток всей системы составляет: в режиме охраны 0,8-1А, в режиме тревоги 1,3-1,5А, а рабочее напряжение 9в.
За состоянием АКБ следить не проблема масса вариантов, в т.ч. и АЦП МК. А вот как контроллер будет выбирать одного из трёх источников и соответственно включать зарядное устройство ставит, пока, в тупик, да ещё и хочется обойтись безо всяких эл.магнитных релюшек...
Подтолкните в нужном направлении, ну и любые советы тоже приветствуются :)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Автономный контроллер заряда АКБ

Сообщение EdGull » 08 мар 2010, 12:56

а чем обычные диоды не устраивают?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Автономный контроллер заряда АКБ

Сообщение Vovan » 08 мар 2010, 13:58

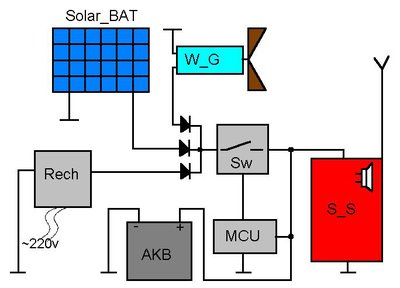

Вот так?
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Автономный контроллер заряда АКБ

Сообщение EdGull » 08 мар 2010, 14:01

да
вместо диодов можно поставить полевик в диодном включении
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Автономный контроллер заряда АКБ

Сообщение Vovan » 08 мар 2010, 14:45

EdGull спасибо :)
Буду делать всё же на диодах, погуглил на полевиках - чё-то недоверие народ высказывает... Ну они там канешно миливольты потерять не хотят, а мне тут пофик...
ЗЫ: млин и на старуху бывает проруха, как я сам не догадался про диоды... стыдно мне :oops: А сам начал городить управляемые ключи - ужос короче :oops:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Автономный контроллер заряда АКБ

Сообщение EdGull » 08 мар 2010, 14:54

ну тогда ставь диоды Шоттки
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Автономный контроллер заряда АКБ

Сообщение avr123.nm.ru » 08 мар 2010, 15:37

Vovan писал(а):7,5А\ч (хотя ёмкость можно изменить - не проблема)

Если не проблема то это и сделайте - поставьте автомобильные или несколько. Т.е. задайтесь запасм 5 кратным например по самому длительному отключению энергии и возможно с учетом того чтобы приехать на обект и пошевелить народ энергетический.

Это думаю самое реально и надежное решение будет. И дешевле наверняка всех наворотов с солнечными батареями и генераторами.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Автономный контроллер заряда АКБ

Сообщение Vovan » 08 мар 2010, 16:08

Спасибо avr123.nm.ru, с этого и начну. Но готовиться к "автономии" продолжу, никто не знает что им (монополиям) ещё в голову придёт... догадываюсь только, что ничего путёвого...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Автономный контроллер заряда АКБ

Сообщение rig » 08 мар 2010, 17:36

Заряднику не забудь мощщи добавить!
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Автономный контроллер заряда АКБ

Сообщение Vovan » 08 мар 2010, 18:00

да вот как раз с ентим разбираюсь, т.к. там есть зарядник и приблуда какая-то походу на компараторе (типо пороговый свич, что ли, посмотреть точнее не могу пока), а зарядник сам выдаёт 1,5А. Вот я и думаю чисто поставить АКБ на 60а\ч и фсё... но тогда (хз как считать?) на сам девайс типо 800мА уйдёт и на батарею остаётся 0,6-0,7А (правильно я думаю?)... а таким током 60а\ч АКБ будет заряжаться 100часов... Ну это и фиг бы с ним (для начала), но такой режим АКБ приемлем ли? (везде пишут про 1\10-1\12 от ёмкости, а тут 1\100)
Т.е. я хочу поэтапно, не снимая надолго охр. сигнализацию:
сначала поменять АКБ;
затем (дней через несколько, подготовившись) поменять зарядное;
ну а альтернативные источники можно лепить независимо сколь угодно долго...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Автономный контроллер заряда АКБ

Сообщение rig » 08 мар 2010, 18:10

можно и меньшим током заряжать если будет 100 часов на заряд батареи.
но хватит ли накопленной энергии на поддержание работы сигнализации.
надо смотреть интервалы пропадания питания.
Можно автомобильный зарядник поставить, они сейчас довольно умные. Могут в режиме ограничения тока и напряжения работать. Пока идет заряд будет ограничиваться ток, как заряд закончится - пойдет ограничение напряжения.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Автономный контроллер заряда АКБ

Сообщение Vovan » 08 мар 2010, 18:31

автомобильные зарядники как-то страшновато ставить на постоянку... они всё же, чаще одноразового пользования... Хотя, где-то встречался мне зарядник с функцией зимнего поддержания АКБ... Ну и АКБ у меня не автомобильный будет, как сказали кладовщики написано щелочной 12V\60A_H. Хотя можно и другой заказать, но думаю нафига? Есть такой и хорошо :) Ну щас главное время работы удлинить, потому что реальная необходимость назрела.
Тут ведь как: сигнализация односторонняя и сигналит лишь в случае: 1.проникновения злоумышленников 2.при падении напряжения ниже 8,1в в системе (не на АКБ).
Пока хочу чисто АКБ поменять (зарядить его и просто заменить). Для начала это реально? (я думаю трабл нет: и там и там 12в). Удлинив таким образом время автономии в 7раз, могу разбираться с зарядниками...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Автономный контроллер заряда АКБ

Сообщение rig » 08 мар 2010, 18:41

яж говорю зарядники щас умные идут, это не то что раньше тупо транс диод и набор резисторов. Там с электронными регулировками все давно. Могут как БП работать, а могут и как зарядник. Функционал конешно от цены зависит.

для начала можно попробовать и так
Vovan писал(а):Ну и АКБ у меня не автомобильный будет, как сказали кладовщики написано щелочной 12V\60A_H.
...
Пока хочу чисто АКБ поменять (зарядить его и просто заменить).

Но сам понимаешь если задача будет решена малой кровью то денег потом на зарядку никто не даст, а случись что поймааешь шишку. :crazy:
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Автономный контроллер заряда АКБ

Сообщение Vovan » 08 мар 2010, 18:48

деньги не трабла, главное чтоб дело было сделано. Саму сигнализацию никто конечно не позволит менять и перемонтировать, потому что как раз это дорого! И зарядное (оно там встроенное) ещё блин не простой вопрос будет... А обеспечить ей наманое питание - не так уж и дорого... Т.е. тут вопрос не в деньгах, а в непрерывании охраны...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Автономный контроллер заряда АКБ

Сообщение avr123.nm.ru » 08 мар 2010, 18:51

АКБ большой это первое дело при таких проблемах.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
