Счётчик импульсов

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Счётчик импульсов

Сообщение yak-40 » 15 фев 2010, 22:01

Ну где-то так:
.GIF
.GIF (1.89 КиБ) Просмотров: 640

А вообще-то нечего изобретать велосипед. Vovan прав. В интернете этих схем навалом.
Надо просто научится пользоваться поиском.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Счётчик импульсов

Сообщение Vovan » 15 фев 2010, 22:13

Maxiik писал(а):Vovan, спасибо большое !!!
да лан... чаво там :oops:
Вот натаскаетесь тут, будете нам помогать :roll:
Думаете у нас траблов не бывает? :wink:
Однако отрадно наблюдать как хто-то не сдаётся и продолжает реально что-то строить (это и к CiSi оносится) :good:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Счётчик импульсов

Сообщение Maxiik » 16 фев 2010, 19:55

Вот натаскаетесь тут, будете нам помогать

буду стараться !!! :)
***
Из обилия схем подклбчения, я нашёл две которые наиболее похожи на то что нужно...
Они были подсмотрены в схемах цифровых тахометров )
Помогите выбрать оптимальную и, может изменить что-нить....
***
Сёдня был в магазине и у них не оказалось Д817г....- посоветовали взять импортный аналог P6KE150CA. Сказали что он "безполярный" и защищает в обоих направлениях... Мне что-то не понятно как это он так работает ???
Я больше склоняюсь к схеме №2

Добавлено спустя 49 секунд:
$$$
Вложения

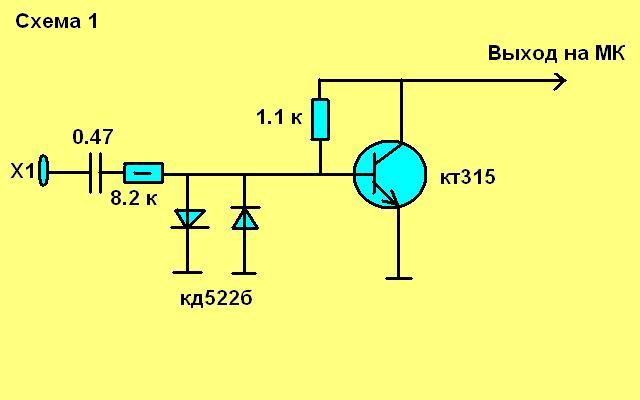

каскад счётчика импульсов.JPG

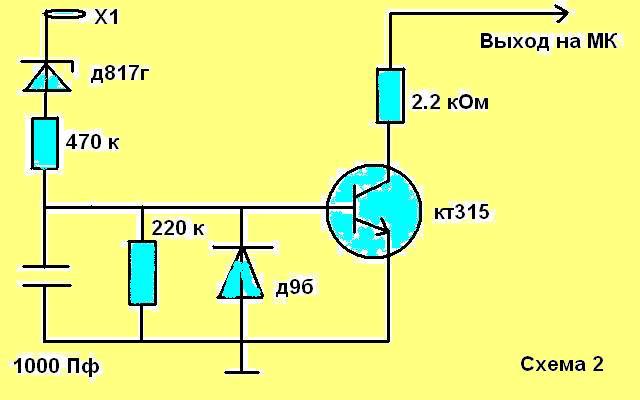

каскад 2.JPG
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: Счётчик импульсов

Сообщение Vovan » 17 фев 2010, 12:20

Обе схемы работать не будут. Советую почитать "Как работает транзистор".
Кроме всего напоминаю: Протеус рулит :)
Добавлю однако (т.к. на авто МК не юзал): почему бы гальванически не развязать вход МК с авто? например оптрон или ещё чаво :wink:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Счётчик импульсов

Сообщение semak » 12 мар 2010, 19:39

Хм, а если воспользоваться блоком захвата таймера1 (input capture unit) и завести сигнал на ICR1, это будет работать?
semak

Сообщения: 14
Зарегистрирован: 08 янв 2010, 11:11
Откуда: Ufa

Re: Счётчик импульсов

Сообщение Maxiik » 22 авг 2010, 23:57

Пришло время вернуться к недоделаным конструкциям и довести дело до конца !!!)
Перемещу пока тему поближе :)
...завтра займусь востановлением
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович
