Счётчик импульсов

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Счётчик импульсов

Сообщение blindman » 12 фев 2010, 19:53

yak-40 писал(а):А в реале ни разу ни одну ногу не спалил (может повезло?)

Угу, бывает щупом промахнешься, замкнешь соседние выводы МК, на одном постоянный уровень, на другом импульсы - и видишь импульсы с амплитудой в половину питания. И ничего, жив контроллер :)
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Счётчик импульсов

Сообщение yak-40 » 12 фев 2010, 20:41

Master писал(а):Не факт.

В Си - факт :)

Добавлено спустя 1 минуту 22 секунды:
Ну конечно после холодного рестарта :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Счётчик импульсов

Сообщение Maxiik » 12 фев 2010, 22:37

Что такое холодный рестарт ? :oops:
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: Счётчик импульсов

Сообщение yak-40 » 12 фев 2010, 22:42

Maxiik писал(а):Что такое холодный рестарт ?

Перезагрузка с отключением питания.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Счётчик импульсов

Сообщение Maxiik » 13 фев 2010, 00:11

yak-40, спасибо большое за схему в протеусе !!!
Там всё работает :)
Я подаю "-" на INT0 с вывода МК. Т.е. тупо устанавливаю на одной из ножек "-" и кнопкой замыкаю его на INT0.
Может быть проблема в этом ??? ...щас попробую переделать )
И у меня в реальности светодиоды мигают сами, даже без нажатия кнопки, причём мигают так как им вздумается...
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: Счётчик импульсов

Сообщение yak-40 » 13 фев 2010, 00:19

Maxiik писал(а):Т.е. тупо устанавливаю на одной из ножек "-" и кнопкой замыкаю его на INT0.

Вот с этого момента поподробней. Ты что, с одной ноги МК сигнал на другую подаёшь?
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Счётчик импульсов

Сообщение Maxiik » 13 фев 2010, 00:34

Да )

Добавлено спустя 44 секунды:
...с одной ноги подаю минус на ногу которая считывает прерывания.
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: Счётчик импульсов

Сообщение Vovan » 13 фев 2010, 00:41

дак там всё пашет намано :) : подключи генератор к контроллеру и легко убедишься что сд зажигаются согласно частоте генератора :) во всяком случае у меня так и происходит, даже не вникая в нюансы (тем более что си для меня дремучий лес :crazy: ) т.е. частотомер :)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Счётчик импульсов

Сообщение Maxiik » 13 фев 2010, 02:12

Ура !!!!!!!!!
Вроде заработало :Yahoo!:
Завтра на машине попробую проверить....
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: Счётчик импульсов

Сообщение Maxiik » 15 фев 2010, 20:38

Подскажите, можно ли использовать вместо генератора частоты, МК с записанной пргой, которая будет посылать импульсы с определённой частотой ???
И какие должны быть импульсы, если можно ? )
...какая длина, форма и как их лучше реализовать? :)
***
Просто нет пока возможности проверить на настоящей машине...
И ещё вопросик маленький - можно ли на машине использовать вкачестве ключа, подающего сигналы на МК, транзистор КТ315, если его подключить через резистор ???

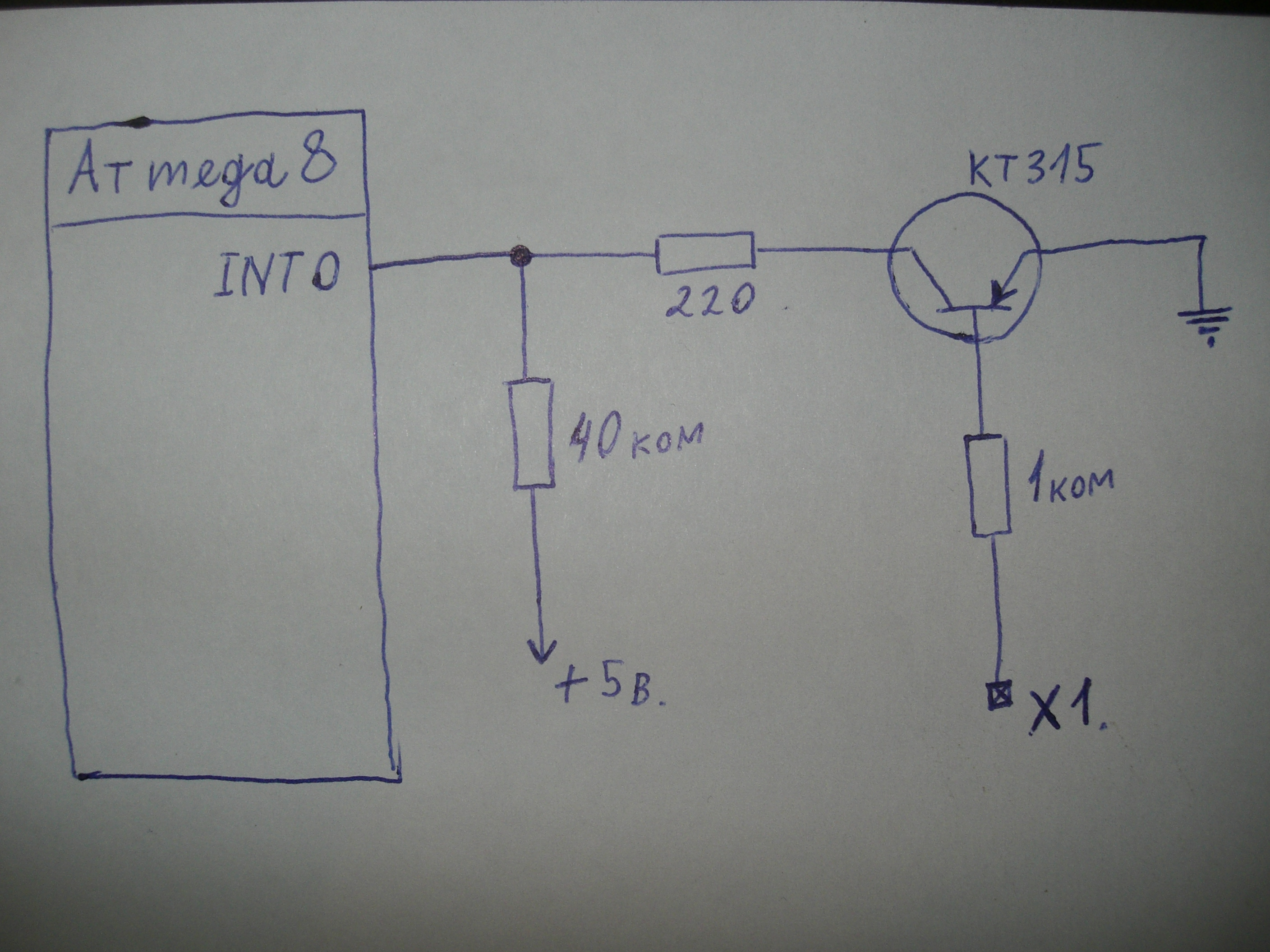

Щас схему скину, если неправильно, то подкоректируйте пожалуста :)

Добавлено спустя 2 минуты 12 секунд:
К разъёму Х1 подключается сигнальный провод с катушки зажигания на котором, как я понимаю, присуцтвует импульсный сигнал в 12 вольт.

Добавлено спустя 3 минуты 38 секунд:
Можно ли подключить "минус" питания МК к массе автомобиля ???
...чтобы обеспечить работу транзистора.(т.е. можно ли соединять между собой "минусы" ,различных по наминалу, источников питания ??? )
Вложения
315 для датчика импульсов.JPG
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: Счётчик импульсов

Сообщение Vovan » 15 фев 2010, 21:33

1. можно, генератор и не только на мк
2. импульсы ТТЛ, прямоугольные, с характеристиками лежащими в области не выходящей за пределы обозначенные девайсом.
3. реализовать вариантов море: начиная от транзисторных генераторов и кончая МК.
4. КТ315 можно, только на схеме он нарисован не той проводимости, он n-p-n :wink:
и ИМХО 1к на базу маловато...
5. общ. ноль ИМХО можно (правдо я лично на авто МК ни разу не пробовал, но думаю что ничто не мешает)...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Счётчик импульсов

Сообщение yak-40 » 15 фев 2010, 21:45

Maxiik писал(а):К разъёму Х1 подключается сигнальный провод с катушки зажигания на котором, как я понимаю, присуцтвует импульсный сигнал в 12 вольт.

Если подключать к катушке, то надо хорошо защитьтся. Как минимум резистивный делитель и стабилитрон. На катушке присутствуют сильные выбросы.
Общий провод подключать можно. (смотрим схемы сигнализаций, парктроников и т. д.)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Счётчик импульсов

Сообщение Maxiik » 15 фев 2010, 21:51

:oops: с полярностью напутал )))
А какой номинал на базу нужно поставить ???
...я просто исходил из того, что светодиоды которые подключаются на авто идут через резистор в 1кОм...
3. реализовать вариантов море: начиная от транзисторных генераторов и кончая МК.

А как расчитать транзисторный генератор ?
А если МК использовать,- можно ограничиться функцией задержки при формировании импульсов ???
Если подключать к катушке, то надо хорошо защитьтся. Как минимум резистивный делитель и стабилитрон. На катушке присутствуют сильные выбросы.

yak-40, если вам не сложно, нарисуйте схему пожалуста :)
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович

Re: Счётчик импульсов

Сообщение Vovan » 15 фев 2010, 21:55

ваще-то поиск руль, первая же строчка в яндексе по запросу выдала
http://imlab.narod.ru/Electron/Generato ... rators.htm
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Счётчик импульсов

Сообщение Maxiik » 15 фев 2010, 22:00

Vovan, спасибо большое !!!
...просто я сходу вопрос задал и ещё не рыскал в поисковике )))
Аватара пользователя
Maxiik

Сообщения: 262
Зарегистрирован: 28 сен 2009, 21:54
Откуда: Петербург
прог. языки: С++
ФИО: Бирюк Максим Викторович
