энкодер на 360 делений

Обсуждаем рождающиеся мысли и результаты экспериментов.

энкодер на 360 делений

Сообщение Myp » 28 янв 2010, 23:59

дело было вечером делать было нечего

занят я щас мыслями о изготовлении делительного диска для фрезерных нужд
попутно думал о том как в кореле по окружности располагать кружки, отверстия для шаблона делительного диска чтоб их потом по шаблону напечатанному сверлануть или даже лазером вырезать...
ну и вспомнил что можно на болванках рисовать :)

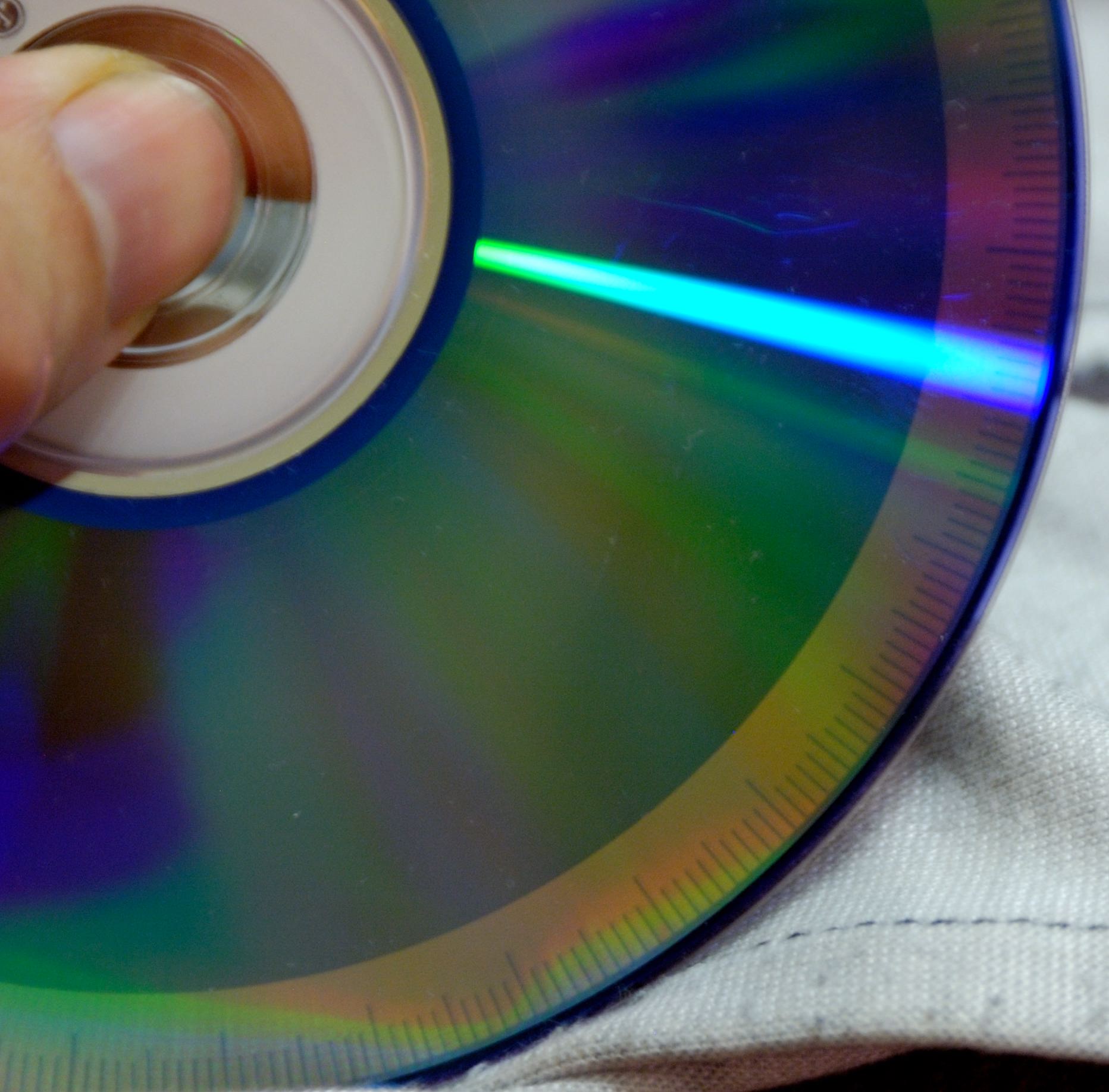

вобщем сварганил быстренько шкалу 360 градусов с шагом в градус и нарезал её на болванке



риски видны невооружённым взглядом но оптическим датчиком пожалуй фик увидишь
надо штрихи делать пошире пожалуй
там где светлая часть там свет отражается как от шершавой поверхности во все стороны
там где тёмный там отражается как от гладкой поверхности под углом.
сверхяркий светодиод пробивает данную болванку в прожжёной части (у меня болванки для печати с обратной стороной белого цвета)
так что если прожигать кружочки то можно делать энкодер на просвет :)

так же можно делать миниатюрные энкодеры нарисовав круг с центром гденить на боковинке и вырезав его потом из диска и просверлив дырочку в центре.

вот вобщем если комуто захочется сделать энкодер из CD диска то оно как бы теоретически возможно и практически реализуемо
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: энкодер на 360 делений

Сообщение statistic » 29 янв 2010, 00:40

извени за дуратский вопрос.Это какой то программой особой делается?
жизнь это компьютерная игра:сценарий так себе, зато графика потрясающая!
удиви печень:выпей воды!
statistic

Сообщения: 266
Зарегистрирован: 04 апр 2008, 13:44
Откуда: г.Петрозаводск

Re: энкодер на 360 делений

Сообщение MegaBIZON » 29 янв 2010, 01:05

:shock:
А можно меня так распечатать?
:roll:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: энкодер на 360 делений

Сообщение MiBBiM » 29 янв 2010, 01:06

нужен особый привод + болванки, технология LightScribe
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: энкодер на 360 делений

Сообщение Алексей » 29 янв 2010, 03:04

У Мура вроде на рабочей стороне рисунок нанесен на обычной болванке: " (у меня болванки для печати с обратной стороной белого цвета)" ? :shock:
Все замерли в ожидании пояснений ТС :)
Алексей

Сообщения: 152
Зарегистрирован: 12 дек 2009, 23:44
Откуда: Киев
ФИО: Алексей Диомидов

Re: энкодер на 360 делений

Сообщение Duhas » 29 янв 2010, 03:15

не не, рисунок полюбому на задней стороне ) т.е. не на той где данные )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: энкодер на 360 делений

Сообщение Angel71 » 29 янв 2010, 03:28

:) блин, ну вы даёте. этим фенечкам уже лет и лет. в зависимости от сидюка и прошивки рисовать можно как на одной стороне, так и на другой, так и на любой из двух. у меня когда-то был резак Yamaha F1, он только на стороне с данными выжигал. чтоб рисовать на "верхней" стороне, нужна болванка со спец покрытием (как и сказал MiBBiM, это LightScribe). вообще, этих фенечек минимум штук шесть запатентовано
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: энкодер на 360 делений

Сообщение MegaBIZON » 29 янв 2010, 04:20

Не, ну можно меня распечатать вот так красиво, али нет? :D
Ато энкодеры какие-то... сдались они вам - такие зеркальные и огромные...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: энкодер на 360 делений

Сообщение Angel71 » 29 янв 2010, 05:04

:D да можно и лучше, главное картинку правильно отфотошопить перед печатью. :) у меня и фотки и каритнки выглядели как голографические. :oops: хотя есть еще один нюанс - болванку под нужный эффект и изображение тоже нужно подбирать, у них отражающее покрытие может очень сильно отличаться
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: энкодер на 360 делений

Сообщение Myp » 29 янв 2010, 10:49

это лейблфлеш и болванка обычная для печати, я всегда такие покупаю там много белого места чтобы маркером писать слова разные))

у меня вобщет 2 сидюка с обеими технологиями но лайтскрайб не использовал ни разу
для лайтскрайба нужны болванки специальные а у нас таких нету в продаже.

картинка пишется прям поверх данных, соответственно где записали картинку там данные уже нельзя.
но можно до, пишем 3,5 гига файлов, а на оставшемся колечке свободном можно текст написать типа копирайта или орнамент)

вобще записать то запишется тока всё файло битое будет и картинка затрётся,
ну или картинку можно накатать поверх данных, тоже самое данные попортятся картинка не выйдет


можно фотки тоже рисовать, если хош тя бизон вечером нарежу лазером )))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: энкодер на 360 делений

Сообщение Master » 29 янв 2010, 11:10

Так я не понял, спец резак нада или обычной прокатит, но софт нужен? По логике просто софт нужен и все.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: энкодер на 360 делений

Сообщение Myp » 29 янв 2010, 11:16

спецрезак нужен :)

там внутри "специальный" лазер стоит

в своё время эти сидюки ставили всем подрят, но на моём даже нигде не написано что он умеет резать картинки
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: энкодер на 360 делений

Сообщение Master » 29 янв 2010, 11:36

А софт какой? Может и у меня прокатит.

Добавлено спустя 2 минуты 3 секунды:
Не понятно зачем спецлазер. Все ячейки имеют свои адреса, читай конкретные координаты на диске. Место где на диске есть инфа видно не вооруженным взглядом, значит нужно просто что-то записать в определенные ячейки.
Ну так чисто теоретически.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: энкодер на 360 делений

Сообщение boez » 29 янв 2010, 11:59

Чисто теоретически из 2 килобайт данных с помощью спецалгоритмов сидюк делает 2.5 килобайта, добавляя кучу инфы для коррекции ошибок. Так что связь между данными и точками на диске совсем не прямая и не однозначная, не факт что можно нарисовать все что угодно.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: энкодер на 360 делений

Сообщение Myp » 29 янв 2010, 12:15

записывая на диск гигантский файлик забитый пачками нолей и единичек мы в идеале получили бы некий рисунок.

кому интересно может попробовать
сгенерировать десяток файлов с разной повторяющейся наполненностью нолями и единичками и последовательно писать их на диск
а потом глядеть меняется ли ощутимо цвет поверхности.

плюс я так полагаю данные для коррекции генеряться на лету в процессе записи и этим рулит чип в сидюке, тоесть на входе в сидюк имеем чистые данные а лазер режет уже чортичто.

некоторые сидирумы неки(я знаю один), перепрошиваются прошивкой старшего брата и становятся лейбелфлеш совместимым.
так что видимо всётаки нечто более сложное чем просто софт на компе.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
