Re: USB-осциллограф
Duhas » 25 ноя 2009, 14:14

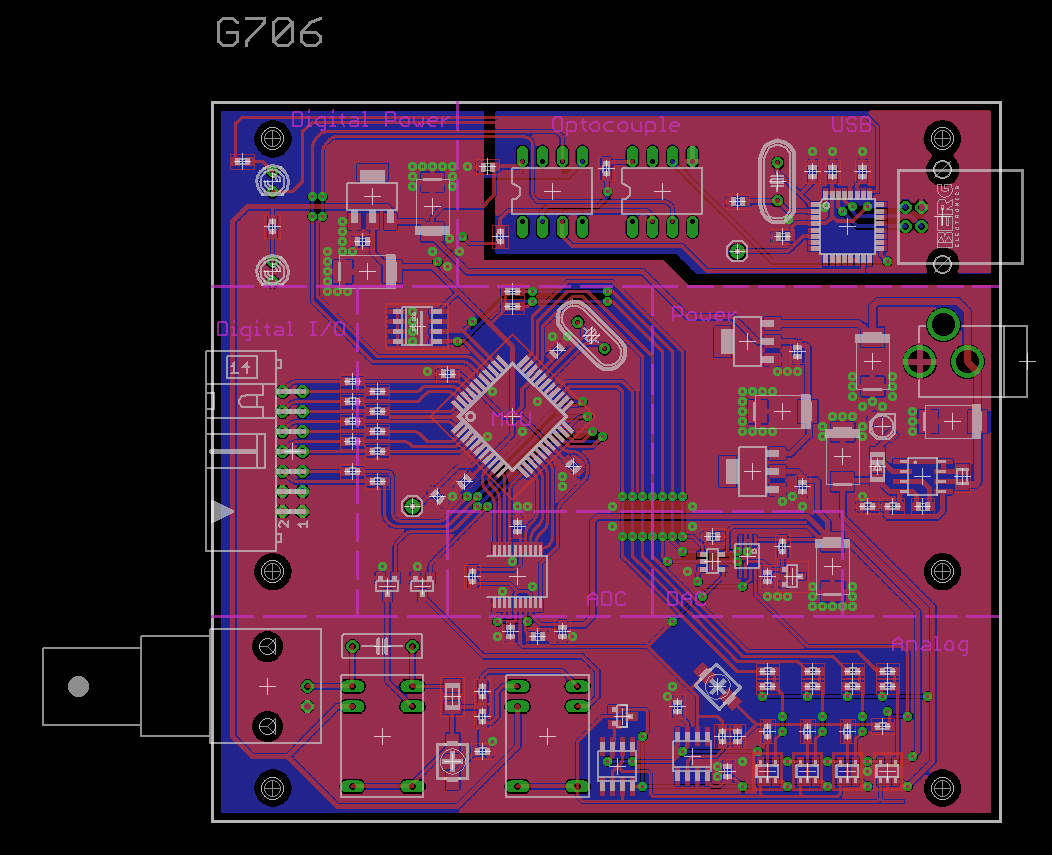

1 - не логично ли 4 земли на Digital IO разделать на по 2 на край?
2 - не слишком ли близко via снизу правее второго опера между ним и сдм-шкой...
2 - не слишком ли близко via снизу правее второго опера между ним и сдм-шкой...
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
-
EdGull - Сообщения: 10211
- Зарегистрирован: 28 дек 2004, 20:33
- Откуда: Тольятти
- Skype: Ed_Gull
- прог. языки: Bascom AVR Basic
- ФИО: Гуль Эдуард Викторович
| Реклама | ||||
|
|
|
|||
|
||||
Re: USB-осциллограф
blindman » 25 ноя 2009, 14:58

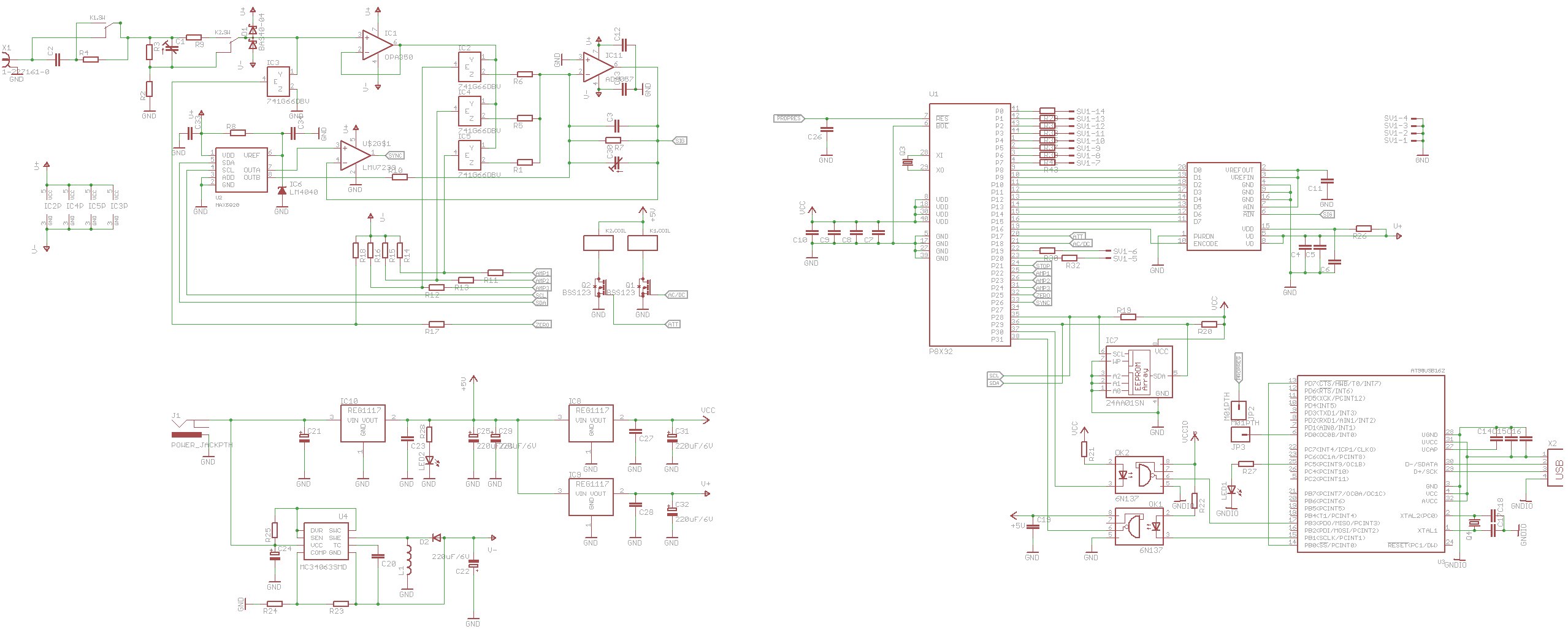

Стоимость не считал. Возможно, будут замены компонентов. Буду считать, когда определюсь окончательно.
Диоды забыл
Диоды забыл
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: USB-осциллограф
EdGull » 25 ноя 2009, 15:15
а зачем на USB мега стоит?
чем FT232 не устроила?
и если уж поставил, где ее программаторский разъемчик?
чем FT232 не устроила?
и если уж поставил, где ее программаторский разъемчик?
-
EdGull - Сообщения: 10211
- Зарегистрирован: 28 дек 2004, 20:33
- Откуда: Тольятти
- Skype: Ed_Gull
- прог. языки: Bascom AVR Basic
- ФИО: Гуль Эдуард Викторович
Re: USB-осциллограф
blindman » 25 ноя 2009, 15:22
Не устроила ценой и скоростью обмена - с мегой теоретически можно по SPI общаться на 8 мбит/с, у нее full-speed USB, и стоит меньше 100 рублей в розницу. Программируется через встроенный USB-загрузчик. Через USB будет также заливаться программа для пропеллера
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: USB-осциллограф
-= Александр =- » 25 ноя 2009, 15:29
blindman писал(а):Можно
Набей переходных для нормальной сишвки земель. Чем больше - тем лучше.
-
-= Александр =- - Мастер Самоделкин
- Сообщения: 3678
- Зарегистрирован: 11 окт 2004, 19:20
- Откуда: Россия, СПб
- прог. языки: C/C++, Python, asm
- ФИО: Курмис Александр Андреевич
-
EdGull - Сообщения: 10211
- Зарегистрирован: 28 дек 2004, 20:33
- Откуда: Тольятти
- Skype: Ed_Gull
- прог. языки: Bascom AVR Basic
- ФИО: Гуль Эдуард Викторович
Re: USB-осциллограф
blindman » 25 ноя 2009, 16:01
-= Александр =- писал(а):Набей переходных для нормальной сишвки земель. Чем больше - тем лучше.
Уверен, что надо? Внизу почти сплошная земля, и путь по которому токи потекут, можно проследить. Я вообще думал избавиться от заливки в верхнем слое. Слишком уж она изрезана.
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: USB-осциллограф
=DeaD= » 25 ноя 2009, 16:55
У USB-разъема надо обязательно сделать площадки для ног крепления - иначе будет держаться фактически только на сигнальных ногах.
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: USB-осциллограф
-= Александр =- » 25 ноя 2009, 17:21
blindman писал(а):-= Александр =- писал(а):Набей переходных для нормальной сишвки земель. Чем больше - тем лучше.
Уверен, что надо? Внизу почти сплошная земля, и путь по которому токи потекут, можно проследить. Я вообще думал избавиться от заливки в верхнем слое. Слишком уж она изрезана.
Ни в коем случае не убирай. Токи токами, а вот поля она хорошо съедает. Я много приборов модернизировал - везде где заливку вводил - лучше становилось. А пробить тоже надо. И токам легче и связь лучше...
-
-= Александр =- - Мастер Самоделкин
- Сообщения: 3678
- Зарегистрирован: 11 окт 2004, 19:20
- Откуда: Россия, СПб
- прог. языки: C/C++, Python, asm
- ФИО: Курмис Александр Андреевич
Re: USB-осциллограф
blindman » 25 ноя 2009, 20:49
Вообще-то, я ожидал комментариев по входным цепям. Аттенюатор, усилитель ... Александр, какие есть мысли?
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
Re: USB-осциллограф
blindman » 29 ноя 2009, 21:14
Прикинул различные варианты по цене, получается при минимальной марже 2-х канальный 4000, 1-канальный - 3500, если делать не менее 20 штук сразу. И это без учёта затрат на подготовку производства.
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
