Re: USB-осциллограф TNP Duo

Сообщение blindman » 26 мар 2010, 10:11

Фактически у них было сопротивление 25 Ом. Запаял резистор 20 Ом - никаких изменений по сравнению с перемычкой
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф TNP Duo

Сообщение avr123.nm.ru » 26 мар 2010, 10:16

Т.е. у них именно для постоянного тока сопротивление похоже 35 Ом, а для динамики фиг знает. Вобщем на контактные сигнальные релюшки надо ориентироваться наверно - по 15 руб достаточно миниатюрные есть.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: USB-осциллограф TNP Duo

Сообщение blindman » 26 мар 2010, 10:20

Такой вариант тоже рассматриваю. Надо будет закупить релюшки, ОУ, да собрать макеты. Кстати, что за реле по 15 рублей?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф TNP Duo

Сообщение avr123.nm.ru » 26 мар 2010, 10:28

1) реле малогабаритные TIANBO HJR-4102-L-05V 10х15х11 мм управление 5 вольт, 1 контакт переключающийся на 2 вывода на 3 А 24 В пост или 3 А 120 В перем. Сопротивление обмотки - измерено - 125 Ом. Даташит - http://www.fotorele.net/images/tianbo/HJR-4102-SPEC.pdf (корпус черный).

2) реле малогабаритные SHORI S1-5 10х15х11 мм управление 5 вольт, 1 контакт переключающийся на 2 вывода на 2 А 24 В пост или 1 А 120 В перем. Сопротивление обмотки - измерено - 60 Ом.

Эти реле очень недорого по 15 рублей точно есть у Михаила. И есть еще миниатюрней реле но наверно рублей по 25 - я узнаю название и параметры и напишу.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: USB-осциллограф TNP Duo

Сообщение blindman » 26 мар 2010, 12:57

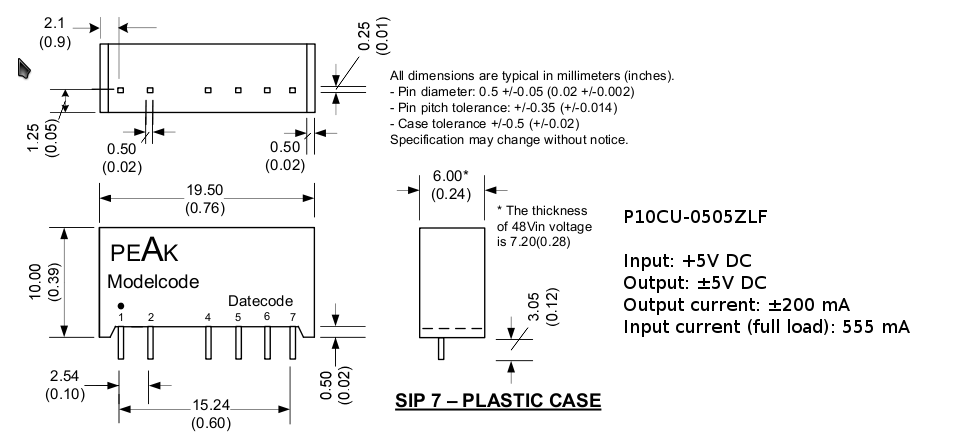

Питание вот на такой штуке наверно сделаю, от USB. Сразу избавляюсь от 2-х MC34063, катушек, и внешнего блока питания. И место на плате освободится.
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф TNP Duo

Сообщение avr123.nm.ru » 26 мар 2010, 13:03

Недешовая штучка :D с индексом ELF подешевле.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: USB-осциллограф TNP Duo

Сообщение blindman » 26 мар 2010, 13:16

Конечно дешевле - она с однополярным выходом. Но в сумме 2 34063 + 2 катушки + внешний блок питания + монтаж наверно дороже будет. Да и удобнее без дополнительного блока питания.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф TNP Duo

Сообщение zubr » 26 мар 2010, 13:40

нет ничего дешевле 34063 :)
мне почемуто кажется что у тебя ровно на одну больше чем надо... А какое потребление у тебя по минусу?
Миллиампер 50 вполне можно получить на обратных выбросах обычным диодом кондюком.
тут на 31 странице пример есть http://www.intusoft.com/onsemipdfs/AN920-D.pdf

Но с другой стороны возится со всем этим.. может модуль действительно проще на данном этапе поставить.
За здравый смысл у нас принимается мнение большинства.
zubr

Сообщения: 431
Зарегистрирован: 20 ноя 2008, 19:31
Откуда: Чернобыль
прог. языки: асмемблер
ФИО: Валентин Семенович

Re: USB-осциллограф TNP Duo

Сообщение blindman » 26 мар 2010, 13:50

Так понятно, что 34063 сама по себе почти ничего не стоит. А в сумме - 2 микросхемы, 2 катушки, 2 диода, 40 точек пайки и внешний блок питания - и перевалит за пару сотен. А этот маленький компактный модуль - полторы сотни максимум. И всего 6 выводов запаять.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф TNP Duo

Сообщение zubr » 26 мар 2010, 13:57

не кидайте в меня тапком, но тогда выходит что проще купить готовый модуль-осциллограф :)
дешевле выйдет точно и ни одной пайки.

если почитаешь 31 страницу, то получится 1микруха+1катуха+3диода

34063 не сильно увеличивает общее количество паек на плате. И SMD варианте может быть даже дешевле установки выводного модуля.
За здравый смысл у нас принимается мнение большинства.
zubr

Сообщения: 431
Зарегистрирован: 20 ноя 2008, 19:31
Откуда: Чернобыль
прог. языки: асмемблер
ФИО: Валентин Семенович

Re: USB-осциллограф TNP Duo

Сообщение blindman » 26 мар 2010, 13:58

А с развязкой от USB как быть? ;)
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф TNP Duo

Сообщение zubr » 26 мар 2010, 14:09

развязка в осциле - самое интересное место :)
и каждый решает на свой лад.

Развязать прямо по USB наверное можно, но я помер искать такие решения и делаю вывод что их нет.
Считаю самым красивым решением развязку по питанию (DCDC с трансом) + опторазвязка последовательного канала между трансивером и буфером ацп.
Тоесть надо два умных кристалла. Один занят USB, другой ацепированием и буферизацией. И между собой по SPI.
Не нравится два кристалла? Ставь один и десяток оптронов.. тока медленные они и дорогие.
За здравый смысл у нас принимается мнение большинства.
zubr

Сообщения: 431
Зарегистрирован: 20 ноя 2008, 19:31
Откуда: Чернобыль
прог. языки: асмемблер
ФИО: Валентин Семенович

Re: USB-осциллограф TNP Duo

Сообщение blindman » 26 мар 2010, 14:14

Считаю самым красивым решением развязку по питанию (DCDC с трансом) + опторазвязка последовательного канала между трансивером и буфером ацп.

Ну а я о чем? :) USB уже отвязан оптикой, а по питанию как раз этот модуль. Сам делать импульсник с трансом я не буду - у меня других проблем с железом хватает, готовый модуль за 140 рублей меня более чем устраивает.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: USB-осциллограф TNP Duo

Сообщение zubr » 26 мар 2010, 14:42

1киловольт изоляции - очень даже не плохо
обычно больше 500 вольт не дают
За здравый смысл у нас принимается мнение большинства.
zubr

Сообщения: 431
Зарегистрирован: 20 ноя 2008, 19:31
Откуда: Чернобыль
прог. языки: асмемблер
ФИО: Валентин Семенович

Re: USB-осциллограф TNP Duo

Сообщение blindman » 28 мар 2010, 15:55

Нужен совет как правильно увязать между собой частоту выборок и горизонтальную шкалу.
