Робот с устройством распознавания речи

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Робот с устройством распознавания речи

Сообщение blindman » 12 дек 2009, 19:02

Транзистор желательно оставить - чтобы передергивать питание HM2007, если вдруг она перестанет отвечать. Бывают у нее такие закидоны. Но реализовывать все это в программе придется самому.

J1 - для подключения радиомодуля.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Робот с устройством распознавания речи

Сообщение Brutcho » 12 дек 2009, 19:12

спасибо за помощь)) ща сяду химичить..

Добавлено спустя 6 минут 31 секунду:
а если на нм2007 подать напряжение 4,5в. она будет работать?
Аватара пользователя
Brutcho

Сообщения: 40
Зарегистрирован: 11 июн 2009, 10:14
Откуда: Екатеринбург

Re: Робот с устройством распознавания речи

Сообщение blindman » 12 дек 2009, 19:16

А даташит на что?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Робот с устройством распознавания речи

Сообщение Brutcho » 13 дек 2009, 19:27

а статическая память питается через порт адреса А13 и порт А14 идет к земле или как то иначе?
Аватара пользователя
Brutcho

Сообщения: 40
Зарегистрирован: 11 июн 2009, 10:14
Откуда: Екатеринбург

Re: Робот с устройством распознавания речи

Сообщение blindman » 13 дек 2009, 19:46

С чего это она через шину адреса питается??? Это обычная практика - не рисовать на схеме выводы питания. А в протеусе так вообще такое сплошь и рядом. Конечно, питается память через выводы питания. Почему я один старший адрес на землю кинулЮ а другой на питание - не помню. Может, так плату проще было разводить. Там же старшие адреса не используются, без разницы что там будет - 0 или 1.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Робот с устройством распознавания речи

Сообщение Brutcho » 13 дек 2009, 19:55

5в на vcc
а старший адрес а14 вообще не обязателен или его лучше к земле?
Аватара пользователя
Brutcho

Сообщения: 40
Зарегистрирован: 11 июн 2009, 10:14
Откуда: Екатеринбург

Re: Робот с устройством распознавания речи

Сообщение blindman » 13 дек 2009, 19:59

к земле или +5 - без разницы, главное чтоб в воздухе не висел. то же самое а13.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Робот с устройством распознавания речи

Сообщение Brutcho » 13 дек 2009, 21:24

то есть если на а14 землю то на а13 5в или наоборот
Аватара пользователя
Brutcho

Сообщения: 40
Зарегистрирован: 11 июн 2009, 10:14
Откуда: Екатеринбург

Re: Робот с устройством распознавания речи

Сообщение EdGull » 13 дек 2009, 21:25

пофигу
главное в воздухе не оставлять
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Робот с устройством распознавания речи

Сообщение blindman » 13 дек 2009, 21:27

Да как угодно! Хоть оба на землю, хоть оба к питанию, или один на землю, другой на питание - абсолютно без разницы. Главное неподключенными не оставлять
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Робот с устройством распознавания речи

Сообщение Brutcho » 13 дек 2009, 21:53

все понял. спасибо!
Ща сяду паять
Аватара пользователя
Brutcho

Сообщения: 40
Зарегистрирован: 11 июн 2009, 10:14
Откуда: Екатеринбург

Re: Робот с устройством распознавания речи

Сообщение Brutcho » 16 дек 2009, 20:44

а имеет значение куда паять + и - у микрофончика
Аватара пользователя
Brutcho

Сообщения: 40
Зарегистрирован: 11 июн 2009, 10:14
Откуда: Екатеринбург

Re: Робот с устройством распознавания речи

Сообщение blindman » 16 дек 2009, 20:50

Да. Глянь на микрофон снизу - там видно что от одного выводы к корпусу подключены - это минус
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Робот с устройством распознавания речи

Сообщение Brutcho » 16 дек 2009, 20:54

:Yahoo!: о! а ведь правда)


...сел паять... :beer:
Аватара пользователя
Brutcho

Сообщения: 40
Зарегистрирован: 11 июн 2009, 10:14
Откуда: Екатеринбург

Re: Робот с устройством распознавания речи

Сообщение Brutcho » 10 янв 2010, 22:48

ну вот праздники позади.
С новым годом друзья!!!

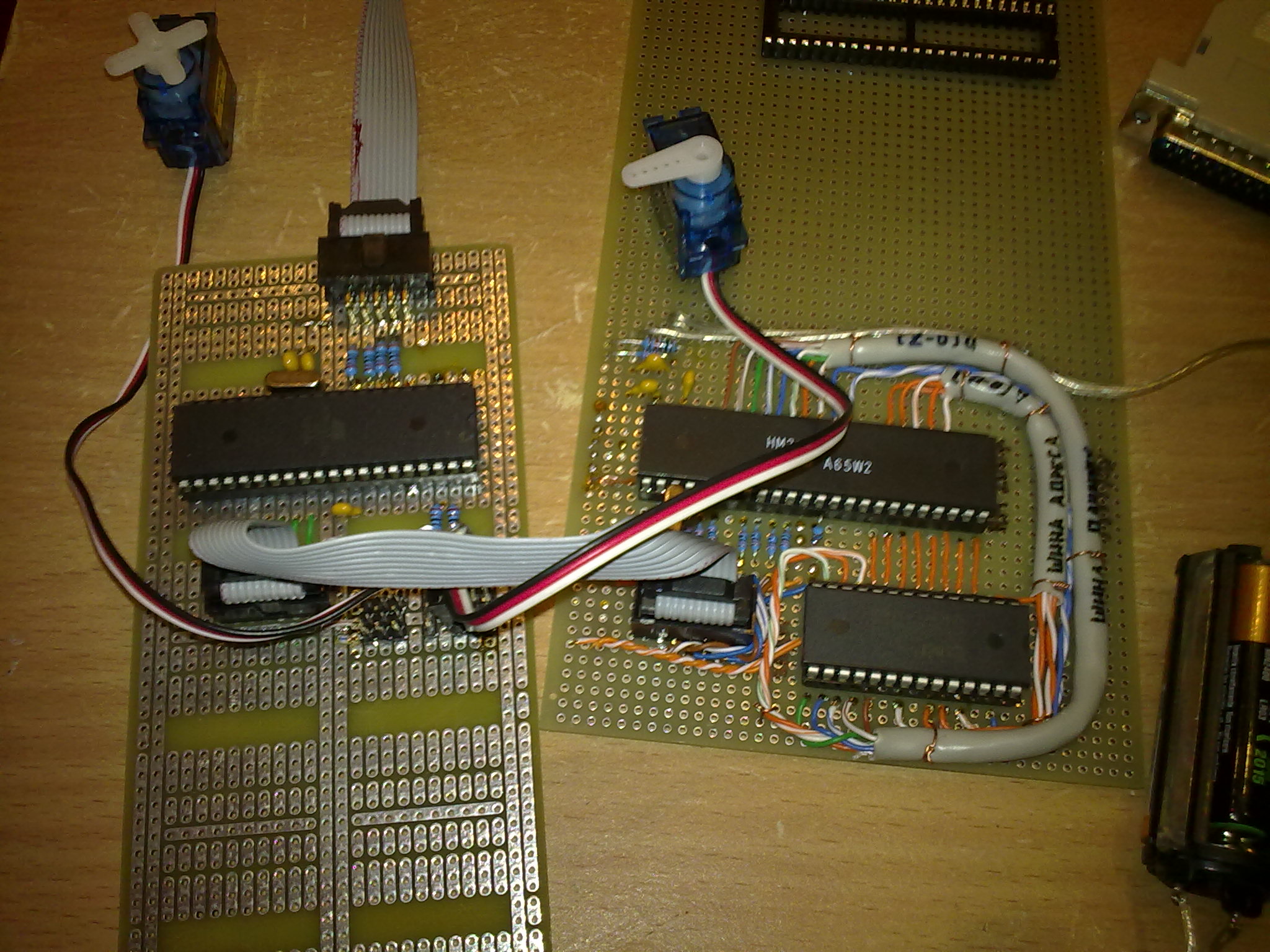

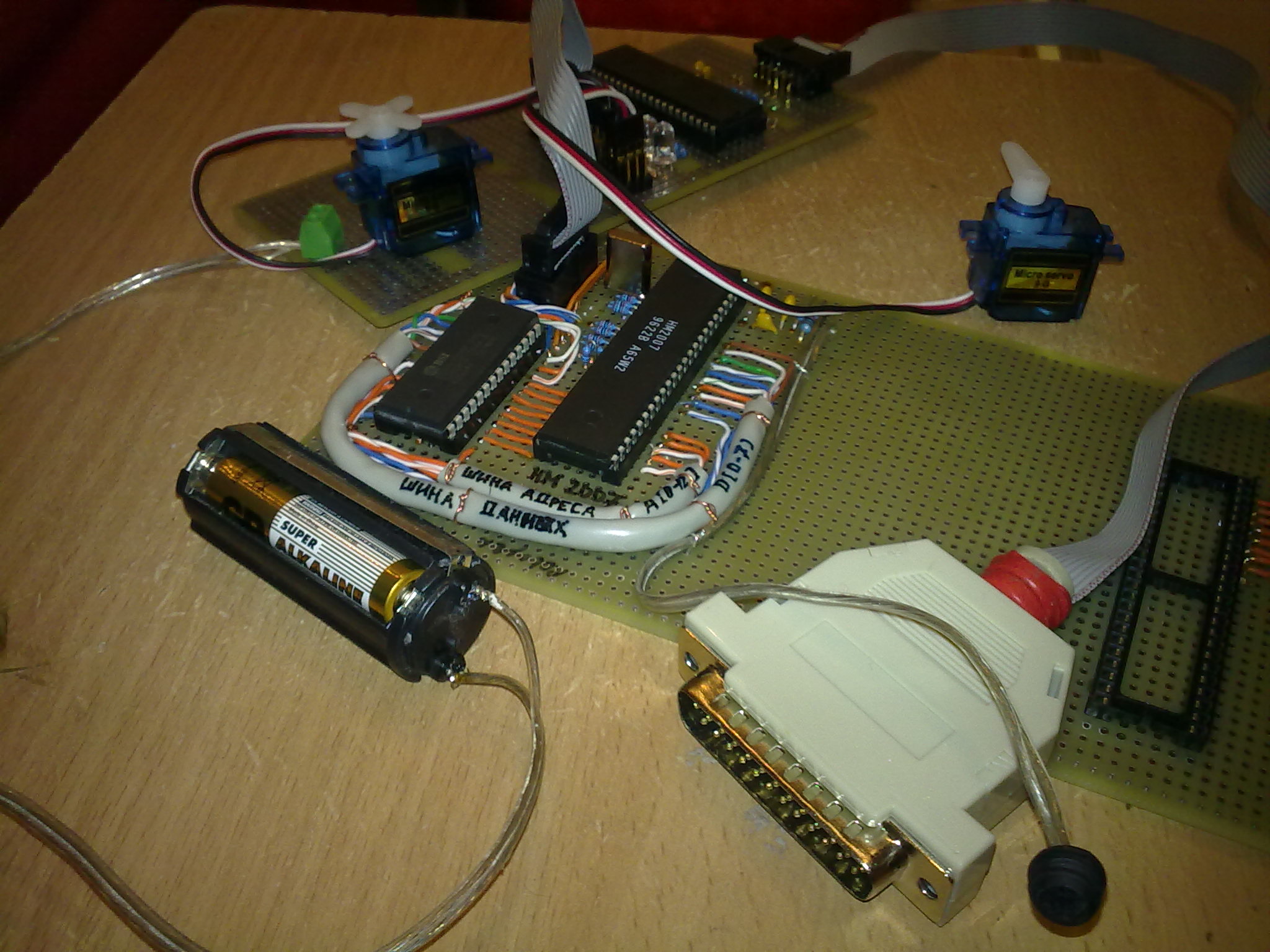

Хочу выложить фото того что у меня пока получилось:)

Я его слепил из того что было :beer:

Добавлено спустя 2 минуты 10 секунд:
и еще :crazy:
