проект "PDAonBoard"

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: проект "PDAonBoard"

Сообщение statistic » 13 янв 2010, 15:25

boez Спасибо.Впендюрим джампер тоды.
жизнь это компьютерная игра:сценарий так себе, зато графика потрясающая!
удиви печень:выпей воды!
statistic

Сообщения: 266
Зарегистрирован: 04 апр 2008, 13:44
Откуда: г.Петрозаводск

Re: проект "PDAonBoard"

Сообщение MiBBiM » 13 янв 2010, 15:30

хм. а у макса от таких напрягов защиты не стоит?
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: проект "PDAonBoard"

Сообщение statistic » 13 янв 2010, 15:40

Вот этот вопрос и интересует.
жизнь это компьютерная игра:сценарий так себе, зато графика потрясающая!
удиви печень:выпей воды!
statistic

Сообщения: 266
Зарегистрирован: 04 апр 2008, 13:44
Откуда: г.Петрозаводск

Re: проект "PDAonBoard"

Сообщение boez » 13 янв 2010, 18:07

Даже если стоит - нам надо не только чтобы макс не сгорел, но и чтобы чип запрограммировался :)
А если макс подключен напрямую, а в программаторе сидят какие-нить резюки по 300 Ом - то перетянет макс :)
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: проект "PDAonBoard"

Сообщение pashteet » 13 янв 2010, 18:43

а можно вопрос, почему едет н прямо, а немного в сторону?
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: проект "PDAonBoard"

Сообщение statistic » 14 янв 2010, 01:06

подруливающее колесо иногда клинит.Недоходят руки нормальное сделать.

Добавлено спустя 3 часа 2 минуты 40 секунд:
Раз пошла такая тема с джамперами то прикручу тогда и юсб->com до кучи.

Добавлено спустя 2 часа 5 минут 16 секунд:
Подскажите ещё пожалуйста.На фт232 есть нога CBUS3 ,обозначенная как "PWREN#",я так понимаю что при "1" на нём микросхема выключена.да ,нет?
жизнь это компьютерная игра:сценарий так себе, зато графика потрясающая!
удиви печень:выпей воды!
statistic

Сообщения: 266
Зарегистрирован: 04 апр 2008, 13:44
Откуда: г.Петрозаводск

Re: проект "PDAonBoard"

Сообщение boez » 14 янв 2010, 12:00

Да, правда. В даташите на стр. 12 описаны все функции ног. Эта нога может использоваться для управления полевиком, подающим питание на остальную часть схемы устройства, если он есть. После успешного присвоения адреса фтшке там появляется 0. Когда комп отправляет фтшку в суспенд, там делается 1 и полевик обесточивает девайс.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: проект "PDAonBoard"

Сообщение statistic » 14 янв 2010, 13:24

boez .спасибо.

Добавлено спустя 50 секунд:
от такаго ответа ,аж армию вспомнил
жизнь это компьютерная игра:сценарий так себе, зато графика потрясающая!
удиви печень:выпей воды!
statistic

Сообщения: 266
Зарегистрирован: 04 апр 2008, 13:44
Откуда: г.Петрозаводск

Re: проект "PDAonBoard"

Сообщение MiBBiM » 14 янв 2010, 13:48

кстати, если будет использоваться ft232, то можно будет наваять что-то наподобие самопрограммирования (как в программаторе от Petka)
http://easyelectronics.ru/skorostnoj-avr-usb-programmator-na-ft232rl-bez-vspomogatelnogo-kontrollera.html

Добавлено спустя 1 минуту 38 секунд:
т.е. одной микросхемой получится заменить программатор, интерфейс связи с пк и с кпк.
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: проект "PDAonBoard"

Сообщение statistic » 14 янв 2010, 18:11

Сейчас понапихаю всего на плату,дальше буду разгребать что из этого можно выжать.Подумываю вот такие ДД поставитьhttp://www.terraelectronica.ru/pdf/ALLEGRO/A3995.pdf.Это если решусь от серв в качестве двигателей отказаться.
т.е. одной микросхемой получится заменить программатор, интерфейс связи с пк и с кпк.

Заманчиво однако.
то MiBBiM Получилось нормальный переходник usb-host сделать?На фотки бы глянул.
жизнь это компьютерная игра:сценарий так себе, зато графика потрясающая!
удиви печень:выпей воды!
statistic

Сообщения: 266
Зарегистрирован: 04 апр 2008, 13:44
Откуда: г.Петрозаводск

Re: проект "PDAonBoard"

Сообщение Michael_K » 14 янв 2010, 18:42

Подумываю вот такие ДД поставить

Микросхемы неплохие, но достаточно капризные.
(Требуют тщательной разводки, хорошего теплоотвода, не терпят перегрузок и т.д.)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: проект "PDAonBoard"

Сообщение statistic » 14 янв 2010, 18:50

2 Michael_K .Вы с ними ?работали какая удача. :Yahoo!: Не будет ли возмутительной наглостью с моей стороны покашмарить Вас дилетанскими вопросами?
жизнь это компьютерная игра:сценарий так себе, зато графика потрясающая!
удиви печень:выпей воды!
statistic

Сообщения: 266
Зарегистрирован: 04 апр 2008, 13:44
Откуда: г.Петрозаводск

Re: проект "PDAonBoard"

Сообщение MiBBiM » 14 янв 2010, 19:13

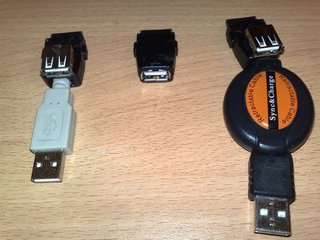

получилось, но нужно быть морально готовым к тому, что
  • разъем плохо держится в кпк (металлическая защелка не подходит). т.е. держится конечно, но вот если вытыкать штекер usb из разъема, то скорее всего он выткнется вместе с переходником
  • нужно методично обрабатывать стенки разъема и usb-b, чтобы влезло по толщине. эта проблема решается напильником, но мне было лениво.
  • если делать юсб мини, то проблем вообще нет, садится идеально.
4pda.ru писал(а):Потратил три часа на изготовление
Надо учесть, что лыжный разъем для этого варианта не подойдет - юсбшный коннект не влезает по толщине.
Для этих целей был специально куплен разъем с коннектом питания от Лукса за 200 руб.
Все детали покупались на Савке.

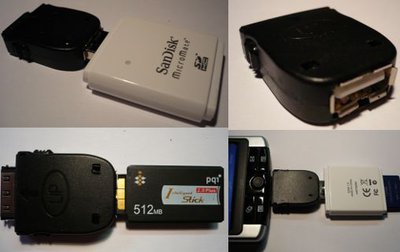

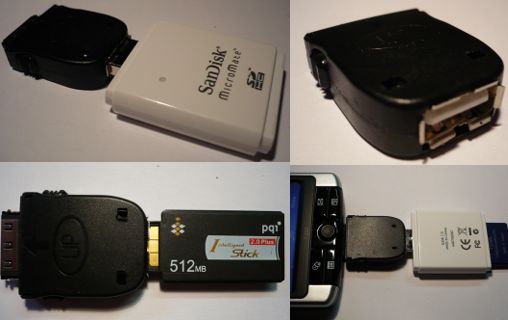

фото не мои, но получилось примерно так же, т.е. видно, что разъем все-таки немного распирает.
Вложения

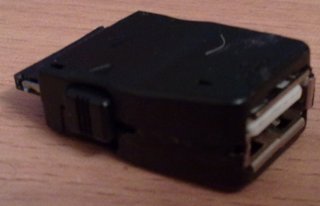

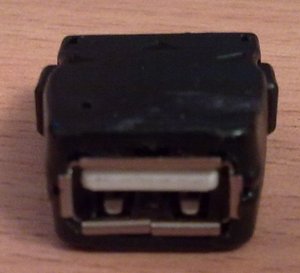

Неизвестный разъем от Лукса
lg-600
lg-600
lg-600
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: проект "PDAonBoard"

Сообщение statistic » 14 янв 2010, 19:25

Превосходно.К концу Января буду в Питере ,затарюсь разъёмами по самое неболуйся и тож чонить наваяю.А то провода достали. :o
Выглядит достаточно неплохо.Вообщем надо делать,плюсы очевидны.Даже не в рамках сего проекта.А то у меня чтоб кпк зарядить ,надо воткнуть юсб шнур на котором разъём для зарядника.
жизнь это компьютерная игра:сценарий так себе, зато графика потрясающая!
удиви печень:выпей воды!
statistic

Сообщения: 266
Зарегистрирован: 04 апр 2008, 13:44
Откуда: г.Петрозаводск

Re: проект "PDAonBoard"

Сообщение statistic » 28 янв 2010, 13:55

Появилась мысль по поводу измерения расстояния(дальномера).Скажите ,если например повесить на камеру лазер(почему лазер объясню позже),при поподании на объект лазер даст точку,эта точка снимается камерой и занимает какоето место на экране с координатами X,Y,нельзяли с помощью этих координат вычислить расстояние до объекта.Насколько я понимаю Шарпы вычесляют дальность подобным образом:
из РобоВики
Для определения расстояния либо просто наличия объекта в поле зрения сенсора используется метод триангуляции и малая линейная CCD матрица.


Почему лазер:я пробовал экспериментировать с ИК диодом,но либо диод у меня слабый,либо камера фильтрует ик излучение.Камера мобилы ИК видит, но пятно на предмете получаеся очень большим и только на расстоянии в 5-10 см,хотя при движении телефона с диодом пятно двигается по экрану по оси Х.
Вот я и подумал мож указка лазерная лучше будет в этом смысле?
Собственно вопрос в том можно ли программно реализовать процесс снятия координат точки на экране и привязать их к расстоянию?

Добавлено спустя 50 секунд:
сумбурно написал,но я думаю общий смысл понятен.
