проект "PDAonBoard"

Обсуждаем рождающиеся мысли и результаты экспериментов.

проект "PDAonBoard"

Сообщение statistic » 30 ноя 2009, 23:26

Начну пожалуй.
Решил я перестать делать игрушки и занятся более серьёзными вещами.Ну чтож ,намутим что-нибуть "эпохальное". 8)
В результате ревизии проведённой дома на днях ,был найден кпк acer n300(310-b),а чё бы ему бездела валятсо- появилась идея прилепить к нему колёса.
Планы канечно грандиозные,вплоть до зрения,но для начала ограничимся минимумом:
1.Естественно движение.В качестве движков сервы.

2.Естественно оно должно быть более-менее автономным.

так-как напрямую к кпк сервы не пихнёшь то 3.делаем плату контроля.Порывшись в своём чудо кейсе находим:
NXP LPC 2404,lpc2448,mega 128,мега 8 Ai.так арм считаю избыточным ,то возьмём мегу128

4.внешнее управление :естественноПК,но надо альтернативу ,тот же пульт от телека.
(ну если об "эпохальном",то через инет,но до этого очень далеко)

5.датчики: для начала пусть будет тсоп в качесве бампера .

6.связь между платформой и ПК по BT.между мегой и кпк rs 232(насколько я понял вот отсюдаhttp://pinouts.ru/PDA/acer_n30.shtml он там есть).

вот такие у меня планы для начала.

Проект скорее всего будет вялотекущий ,потому-что во первых делается исключительно для собственного удовольствия.
во вторых просто не хватает знаний, приходится всему учиться.Да и вообче:раздолбай я!!! :P

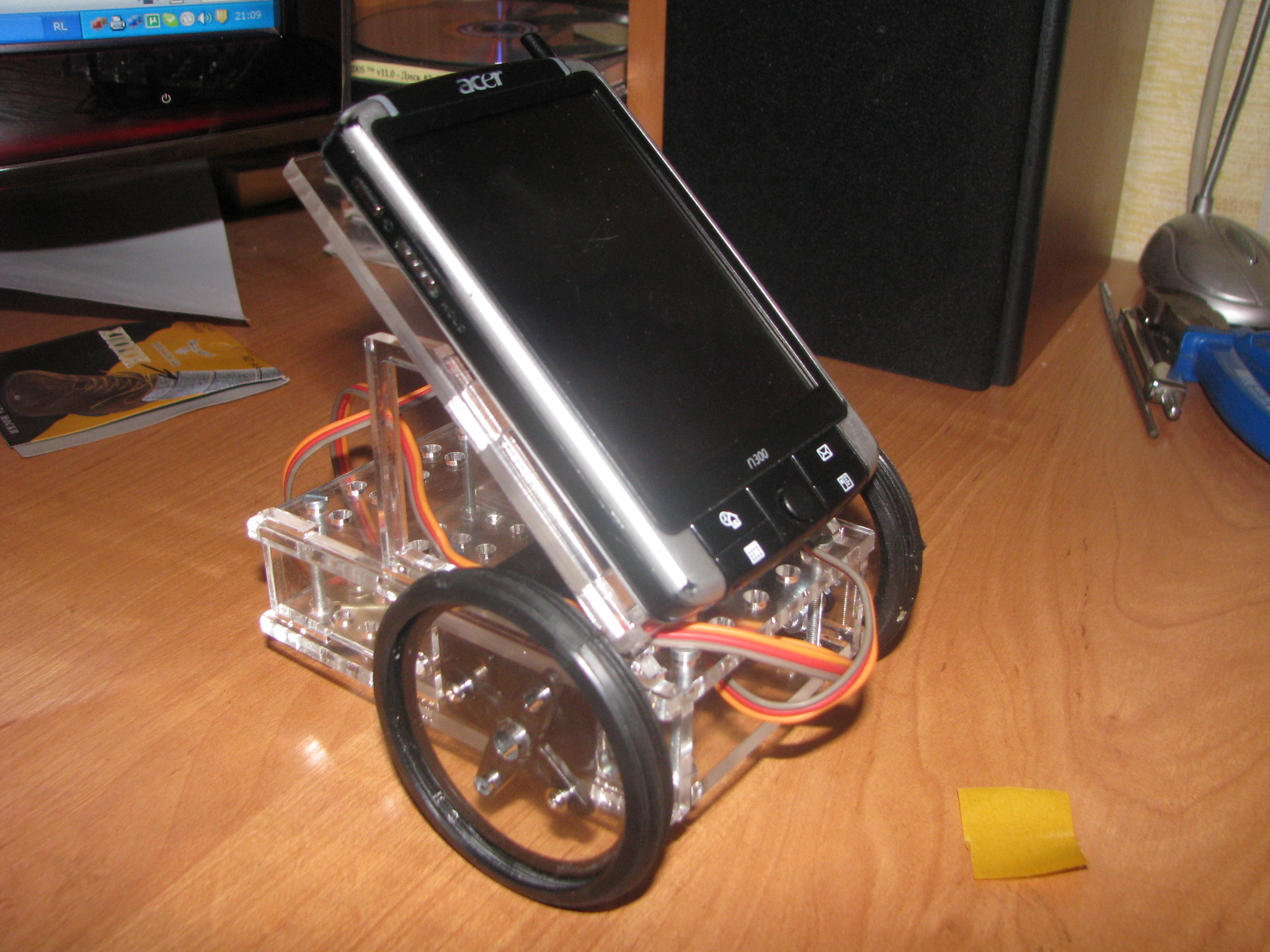

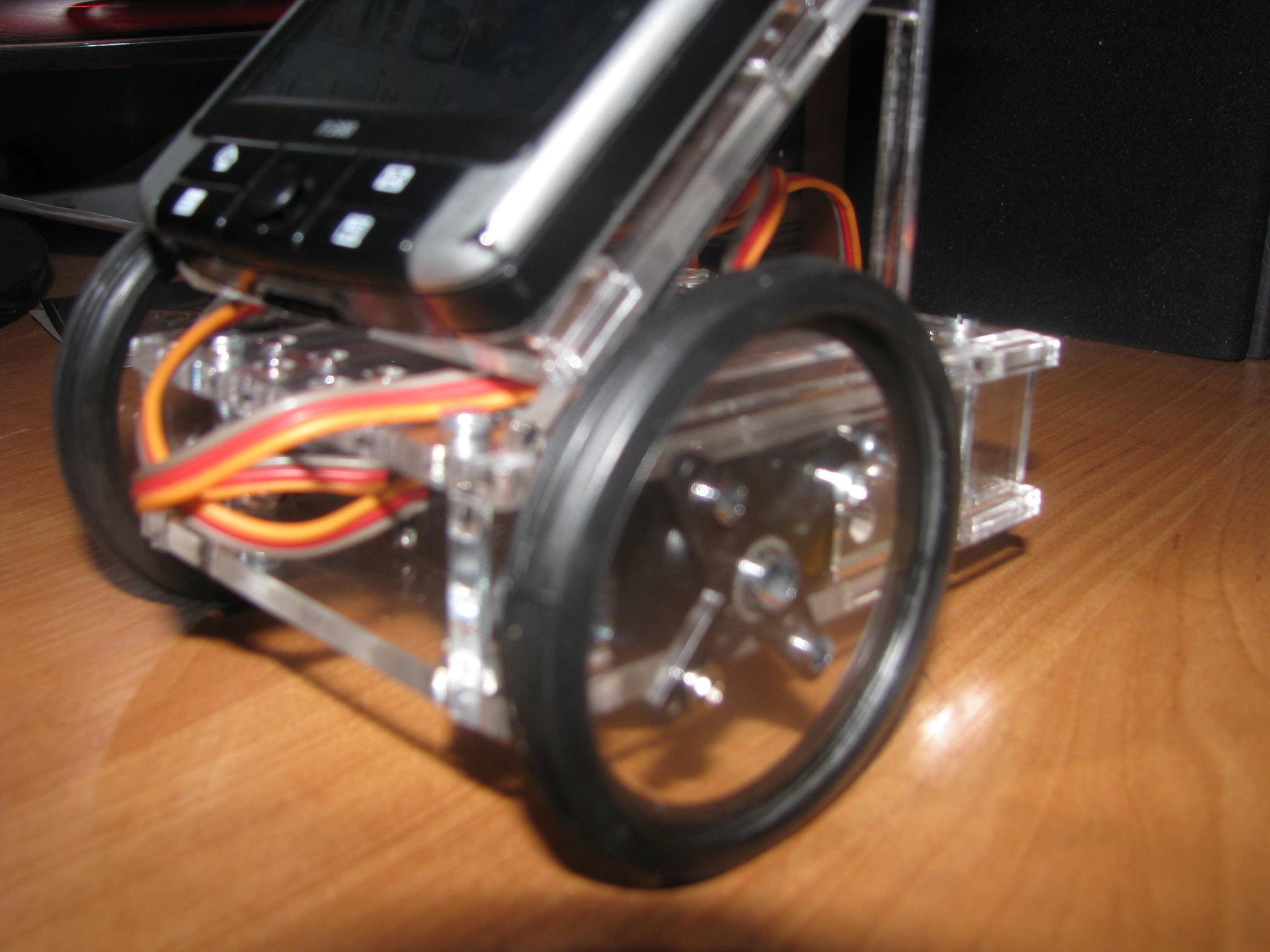

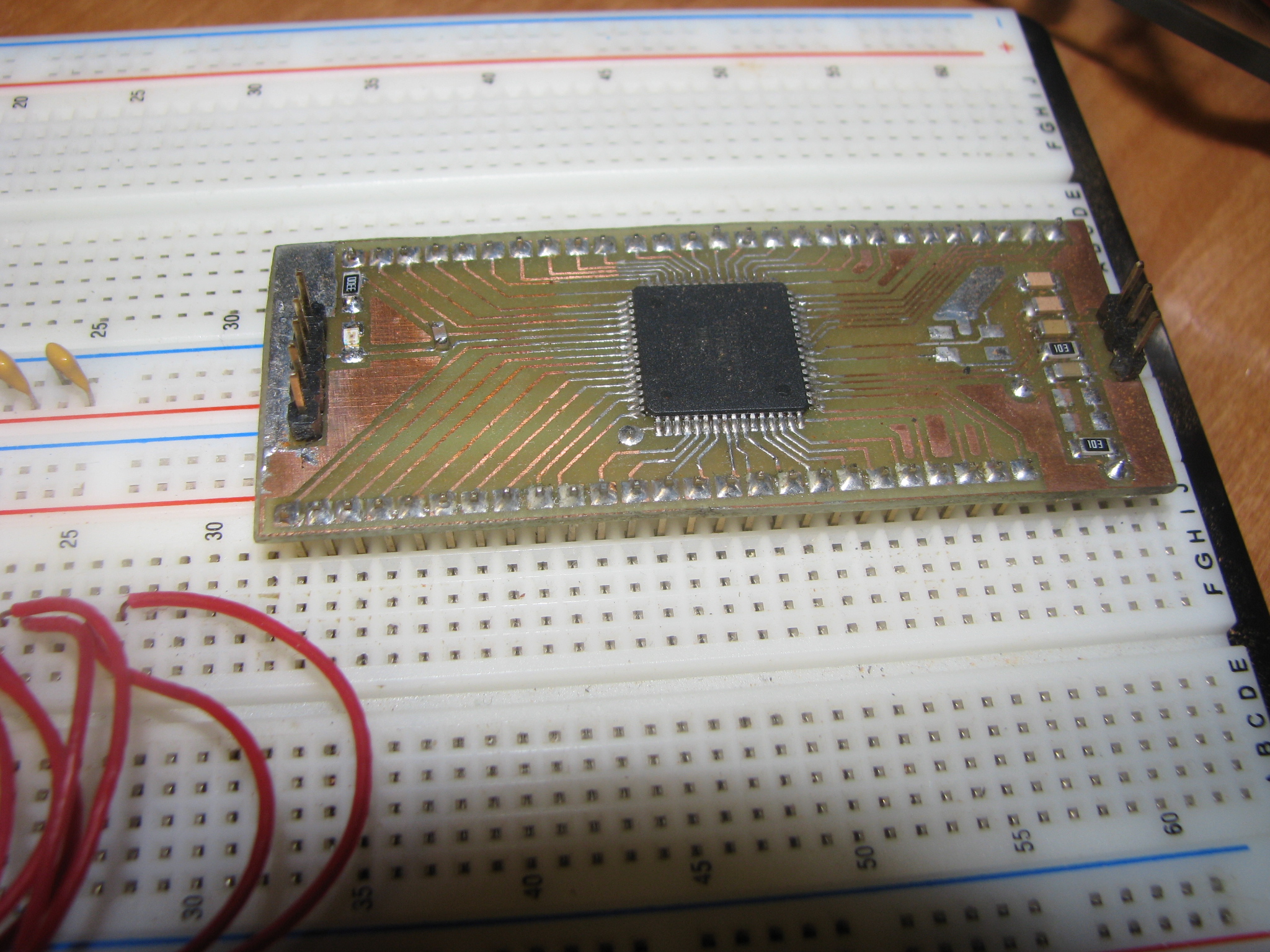

Чтобы не быть голословным :сделал подобие платформы(даёшь лазернуя резку в массы :D ),и что-то вроде отладочной платы мега128 для макета.(там тока кварца не хватает).
Зачем создал эту тему?ну вопервых может коллективныйфоруморазум чёнить дельное присоветует,на путь истинный направит.может кому интересно будет.Ну и надо же мне было както мысль оформить?
Вложения
жизнь это компьютерная игра:сценарий так себе, зато графика потрясающая!
удиви печень:выпей воды!
statistic

Сообщения: 266
Зарегистрирован: 04 апр 2008, 13:44
Откуда: г.Петрозаводск

Re: проект "PDAonBoard"

Сообщение EdGull » 30 ноя 2009, 23:32

поиск зарядки будешь делать?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: проект "PDAonBoard"

Сообщение statistic » 30 ноя 2009, 23:49

скорее всего да,но это в первоочередные задачи у меня не входит.
жизнь это компьютерная игра:сценарий так себе, зато графика потрясающая!
удиви печень:выпей воды!
statistic

Сообщения: 266
Зарегистрирован: 04 апр 2008, 13:44
Откуда: г.Петрозаводск

Re: проект "PDAonBoard"

Сообщение EdGull » 30 ноя 2009, 23:51

а что входит в первоочередные задачи?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: проект "PDAonBoard"

Сообщение statistic » 01 дек 2009, 00:01

задача первая (для меня архиважная и архисложная) это наладить связь между кпк и мегой. с железом ещё разбирусь, а как это программно сделать для меня тёмный лес(очень далеко не программер я).если с этим всё получиться буду двигаться дальше.
жизнь это компьютерная игра:сценарий так себе, зато графика потрясающая!
удиви печень:выпей воды!
statistic

Сообщения: 266
Зарегистрирован: 04 апр 2008, 13:44
Откуда: г.Петрозаводск

Re: проект "PDAonBoard"

Сообщение EdGull » 01 дек 2009, 00:04

тю... делов-то...
поставь на мегу ирду
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: проект "PDAonBoard"

Сообщение statistic » 01 дек 2009, 00:05

на кой ляд IrDA?яж писал на кпк полноценный компорт есть.
жизнь это компьютерная игра:сценарий так себе, зато графика потрясающая!
удиви печень:выпей воды!
statistic

Сообщения: 266
Зарегистрирован: 04 апр 2008, 13:44
Откуда: г.Петрозаводск

Re: проект "PDAonBoard"

Сообщение EdGull » 01 дек 2009, 00:06

извини, пропустил.
тогда чём проблема?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: проект "PDAonBoard"

Сообщение Michael_K » 01 дек 2009, 00:07

Этот кпк (у меня такой же) умеет ЮСБ-хост.
К нему прекрасно цепляется снаружи FTDI (дрова в сети есть, или если хотите могу поискать у себя - гдето валялись)
В результате получаете виртуальный ком-порт на КПК и UART на стороне контроллера.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: проект "PDAonBoard"

Сообщение statistic » 01 дек 2009, 00:14

блин EdGull для меня это большая проблемма. :o представь себе "архивную крысу" которой расказали про компорт,я конечно ей не являюсь, но не далеко ушёл.терминалов для кпк я не нашёл,а кроме этого я средств общения через сом не знаю,значит надо писать свой и вотсдесь смотри выше
очень далеко не программер я


Добавлено спустя 1 минуту 10 секунд:
Michael_K писал(а):Этот кпк (у меня такой же) умеет ЮСБ-хост.
К нему прекрасно цепляется снаружи FTDI (дрова в сети есть, или если хотите могу поискать у себя - гдето валялись)
В результате получаете виртуальный ком-порт на КПК и UART на стороне контроллера.

я про него знаю, но хотел приберечь для камеры,но если дрова найдёте то хорошо ,лишними не будут.
жизнь это компьютерная игра:сценарий так себе, зато графика потрясающая!
удиви печень:выпей воды!
statistic

Сообщения: 266
Зарегистрирован: 04 апр 2008, 13:44
Откуда: г.Петрозаводск

Re: проект "PDAonBoard"

Сообщение Angel71 » 01 дек 2009, 00:17

statistic, на правах шутки: жаль, что не телефон откопал. взглянув на фотку я представил себе как он гонят за тобой по квартире, выкрикивая "хазяина, вам звонок" :crazy: былоб прикольно.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: проект "PDAonBoard"

Сообщение galex1981 » 01 дек 2009, 00:18

Можно поставить разветвитель USB и тогда порта на все хватит
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: проект "PDAonBoard"

Сообщение Michael_K » 01 дек 2009, 00:19

терминалов для кпк я не нашёл


Старенькая подборка - но вроде работало все на таком же асере
Вложения
Hardware.zip
(1.92 МиБ) Скачиваний: 29
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: проект "PDAonBoard"

Сообщение Angel71 » 01 дек 2009, 00:26

:oops: а, да. про драйвера забыл.
http://www.ftdichip.com/Drivers/VCP.htm
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: проект "PDAonBoard"

Сообщение statistic » 01 дек 2009, 01:52

Michael_K огромнейшее спасибо :Rose: уже легче :good:
а, да. про драйвера забыл.
http://www.ftdichip.com/Drivers/VCP.htm

миллион раз был на этой странице,но видел только слово windos xp/потом мозг выключается и то что ниже есть чтото нужное забываеш. :O:
жизнь это компьютерная игра:сценарий так себе, зато графика потрясающая!
удиви печень:выпей воды!
statistic

Сообщения: 266
Зарегистрирован: 04 апр 2008, 13:44
Откуда: г.Петрозаводск
