Робот отъезжающий от препятствий

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Робот отежающий от препятствий

Сообщение CiSi » 22 ноя 2009, 00:49

Пускай хоть сначала на контактных бамперах повторит, а уж потом TSOP-ы и что угодно подключает. В зависимости от фантазии.
А TSOP-ы и тогда были, как сейчас помню :)
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Робот отежающий от препятствий

Сообщение Vovan » 22 ноя 2009, 01:03

гы... да пусть как угодно делает, тока лишь бы делал...
а уж потОм поправим :)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Робот отежающий от препятствий

Сообщение CiSi » 22 ноя 2009, 02:43

+1
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Робот отежающий от препятствий

Сообщение danger » 22 ноя 2009, 08:44

всё решил на логике буду делать http://myrobot.ru/wiki/index.php?n=Projects.BeamIRradar
danger

Сообщения: 74
Зарегистрирован: 16 авг 2009, 10:55
Откуда: Cheboksary
Предупреждения: -1

Re: Робот отежающий от препятствий

Сообщение CiSi » 22 ноя 2009, 12:11

В такос случае, удачи! :)
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Робот отежающий от препятствий

Сообщение кулер 23 » 01 дек 2009, 19:07

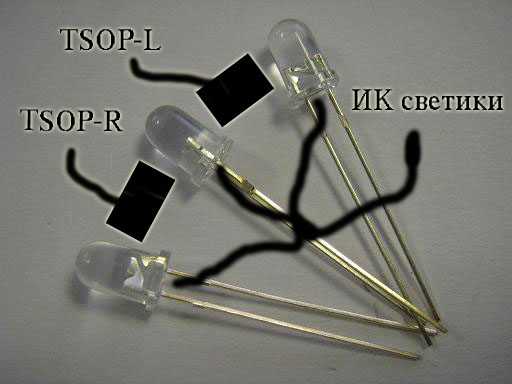

danger На держи схкму !! Расставлять тсопы так (рис1) TSOP-R-это правый тсоп TSOP-L-естественно левый))
Вложения
рисунок 1
Схема 2
Схема 1
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Робот отежающий от препятствий

Сообщение MegaBIZON » 01 дек 2009, 19:21

Поподробнее бы про это добро. И ссылочку хоцца, де взял.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Робот отежающий от препятствий

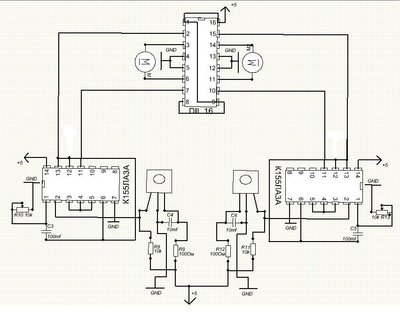

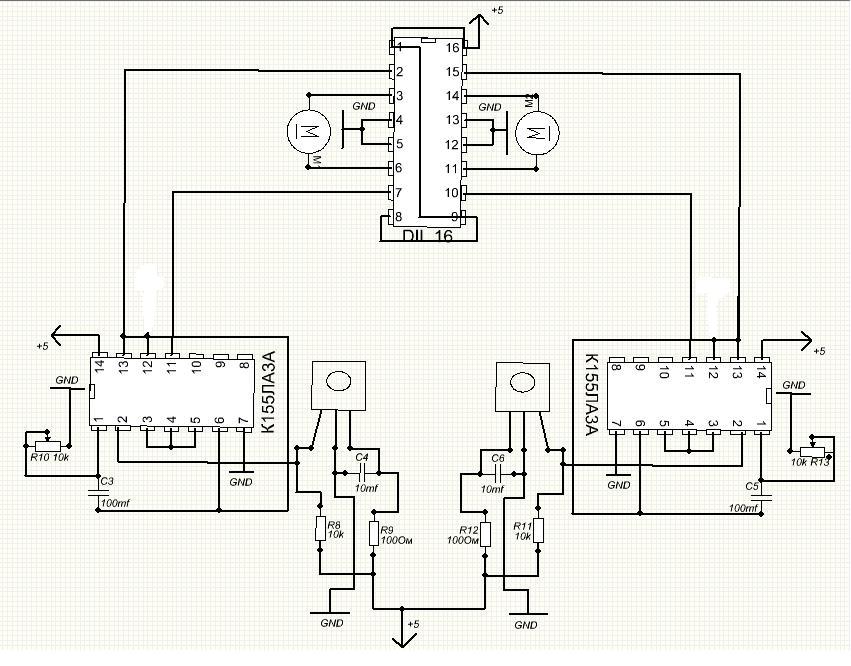

Сообщение yak-40 » 01 дек 2009, 19:23

2кулер 23:
1. Вторая микросхема 155ЛА3 (та что справа), нарисована с вывернутыми на изнанку выводами.
2. Если ТСОП-ы нарисованы с лицевой стороны, тогда выводы у левого тоже в зеркальном виде.
3. Емкость конденсаторов обозначается в микрофарадах, значит надо писать мкф, а не миллифарады как у тебя.

Вывод: если взялся чего-то рисовать, а тем более для кого-то, рисуй без ошибок!!!
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Робот отежающий от препятствий

Сообщение avr123.nm.ru » 01 дек 2009, 19:30

Надо бы и уже исправили.
Последний раз редактировалось avr123.nm.ru 02 дек 2009, 01:34, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Робот отежающий от препятствий

Сообщение yak-40 » 01 дек 2009, 19:32

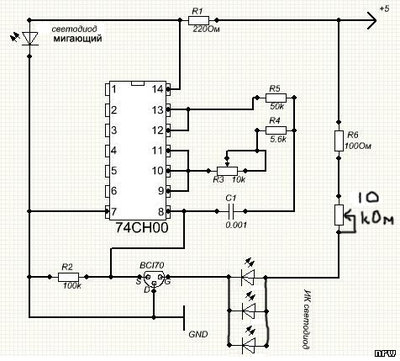

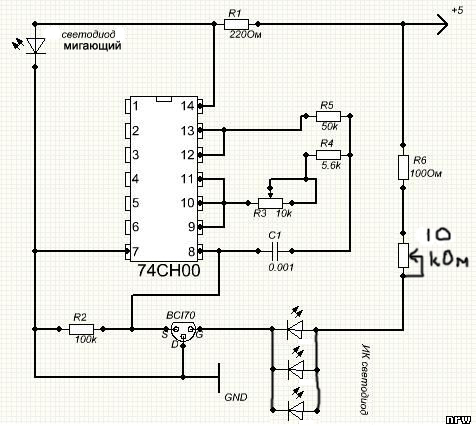

Теперь, что касательно первой схемы :)
1. Светодиоды подключеные через 10 кОм светить не будут.
2. Паралельное подключение светодиодов без уравнивающих резисторов нежелательно.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Робот отежающий от препятствий

Сообщение кулер 23 » 01 дек 2009, 19:45

MegaBIZON писал(а):Поподробнее бы про это добро. И ссылочку хоцца, де взял.

http://myrobot.ru/forum/topic.php?forum=4&topic=153&p=1

Добавлено спустя 2 минуты 16 секунд:
yak-40 писал(а):2кулер 23:
1. Вторая микросхема 155ЛА3 (та что справа), нарисована с вывернутыми на изнанку выводами.
2. Если ТСОП-ы нарисованы с лицевой стороны, тогда выводы у левого тоже в зеркальном виде.
3. Емкость конденсаторов обозначается в микрофарадах, значит надо писать мкф, а не миллифарады как у тебя.

Вывод: если взялся чего-то рисовать, а тем более для кого-то, рисуй без ошибок!!!

1) Эм я спешил:)
2)ТОже самое спешил
3) А у меня mf написанно!
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Робот отежающий от препятствий

Сообщение Duhas » 01 дек 2009, 19:58

m=м=мили.. мк=u=микро....
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Робот отежающий от препятствий

Сообщение кулер 23 » 01 дек 2009, 19:59

аа дошло!
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Робот отежающий от препятствий

Сообщение MegaBIZON » 01 дек 2009, 20:38

ну ты даёшь... :no:
