И снова "цифровой ОСЦИЛЛОГРАФ"

Обсуждаем рождающиеся мысли и результаты экспериментов.

И снова "цифровой ОСЦИЛЛОГРАФ"

Сообщение SERGEY_M » 03 окт 2009, 19:06

Всем доброго времени суток.
В общем вот еще один осциллограф))))

2 канала
дискр. 25 мГц
синхр. внутреняя / внешняя
память 8 кбайт на 1 канал
показывает что было до момента синхронизации и что после
зум 5х (10х) пока убрал, но был))))

ну в общем вот так
прошивки и схемы в архивах, если кому интересно
много деталюшек с разборки компьютерного барахла
индикатор правда дорогой, около 60 уе отдал, зато большой и информативный
320х240 точек, 3 накладываемых друг на друга экрана (контроллер SED1335)

проект остановлен по причине "ВЕЛИКОГО ОБЛОМА"

в общем смотрите
схемы PDF
sch.zip
(711.55 КиБ) Скачиваний: 59

прошивки (исходники)
IAR 5.20
Atmel.zip
(322.21 КиБ) Скачиваний: 29

Quartus II 9.0
Altera.zip
(853.15 КиБ) Скачиваний: 27

в исходниках бардак, самому не нравится, так что критиковать бесполезно...

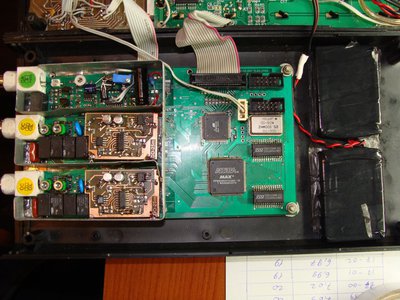

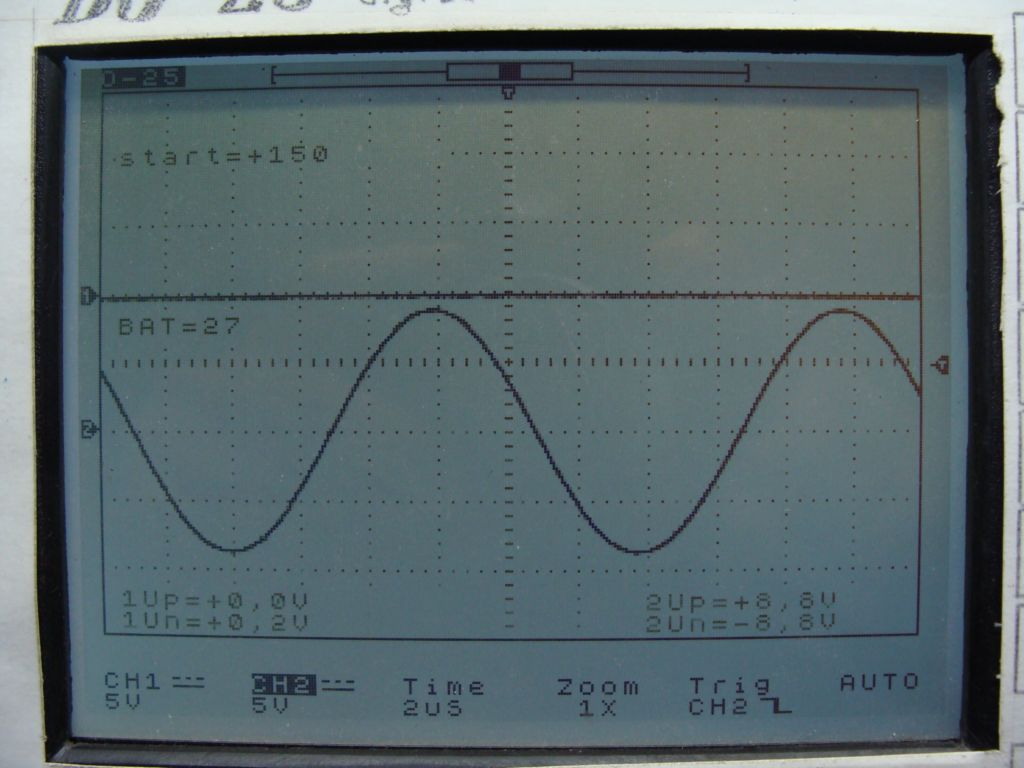

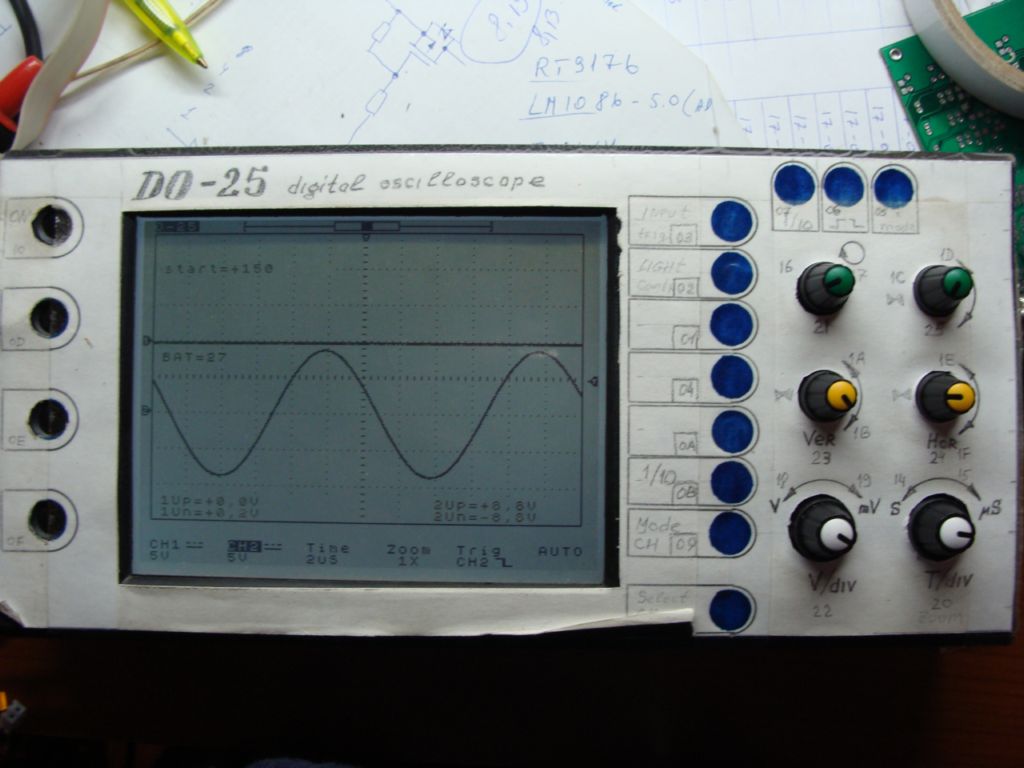

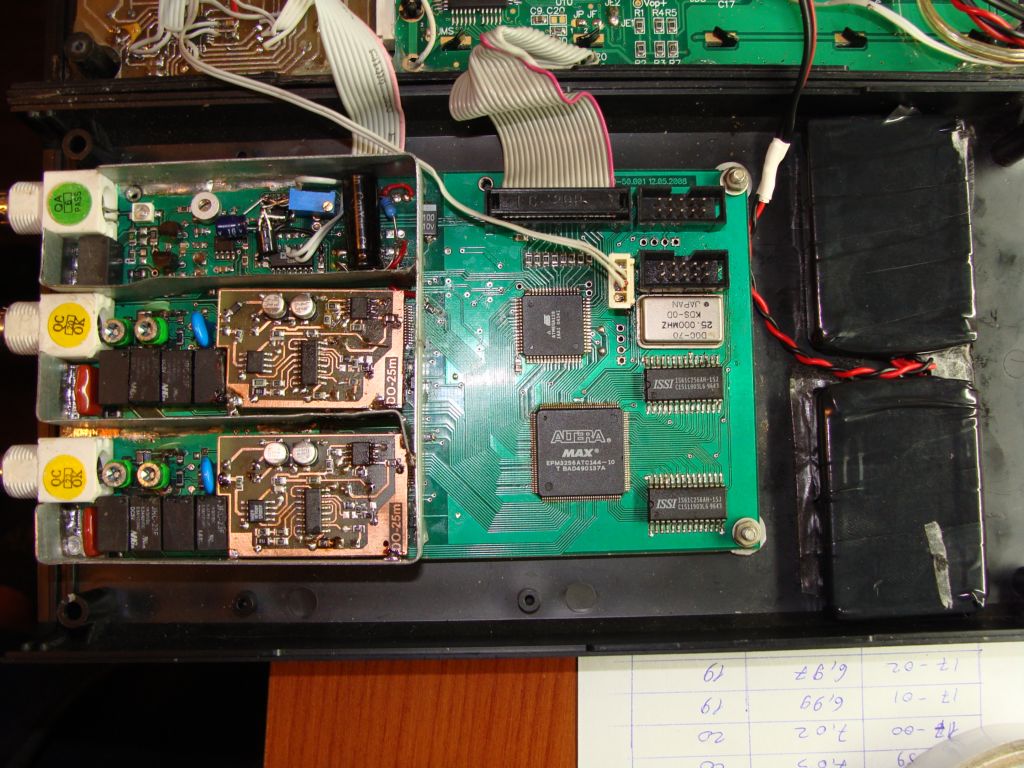

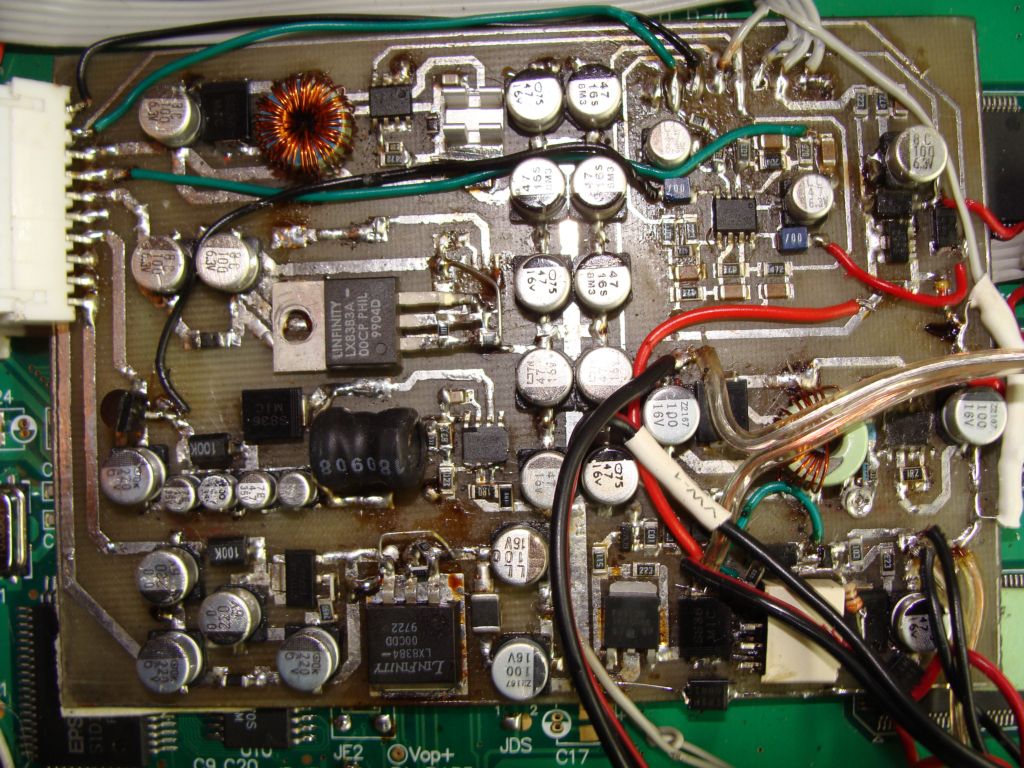

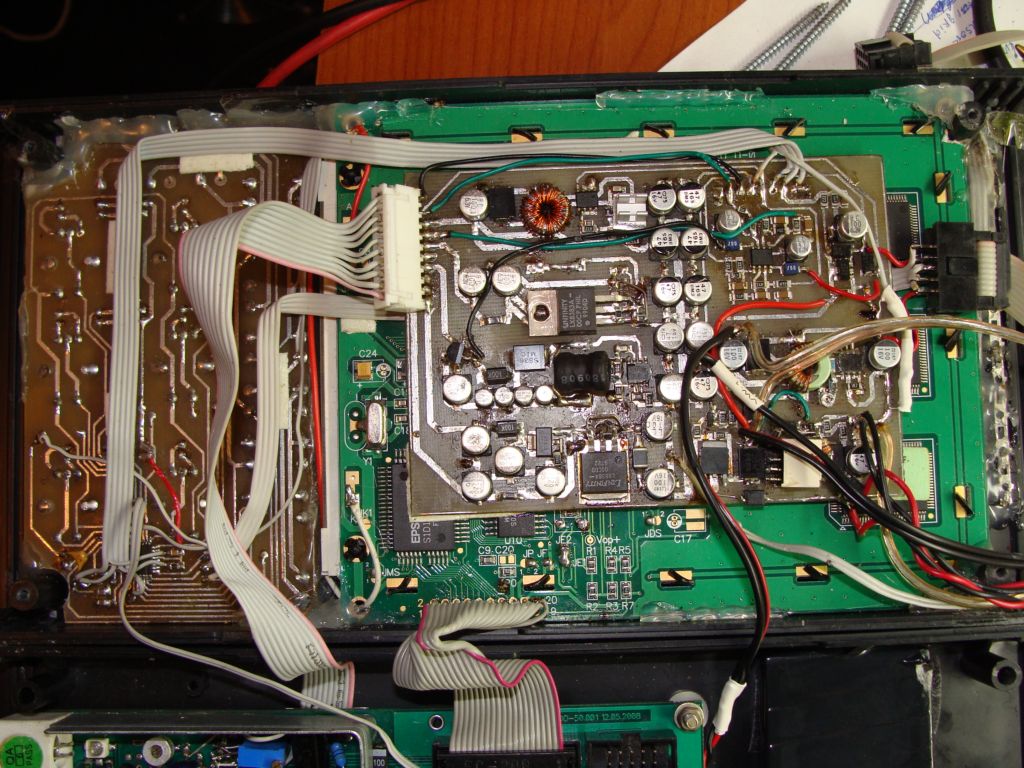

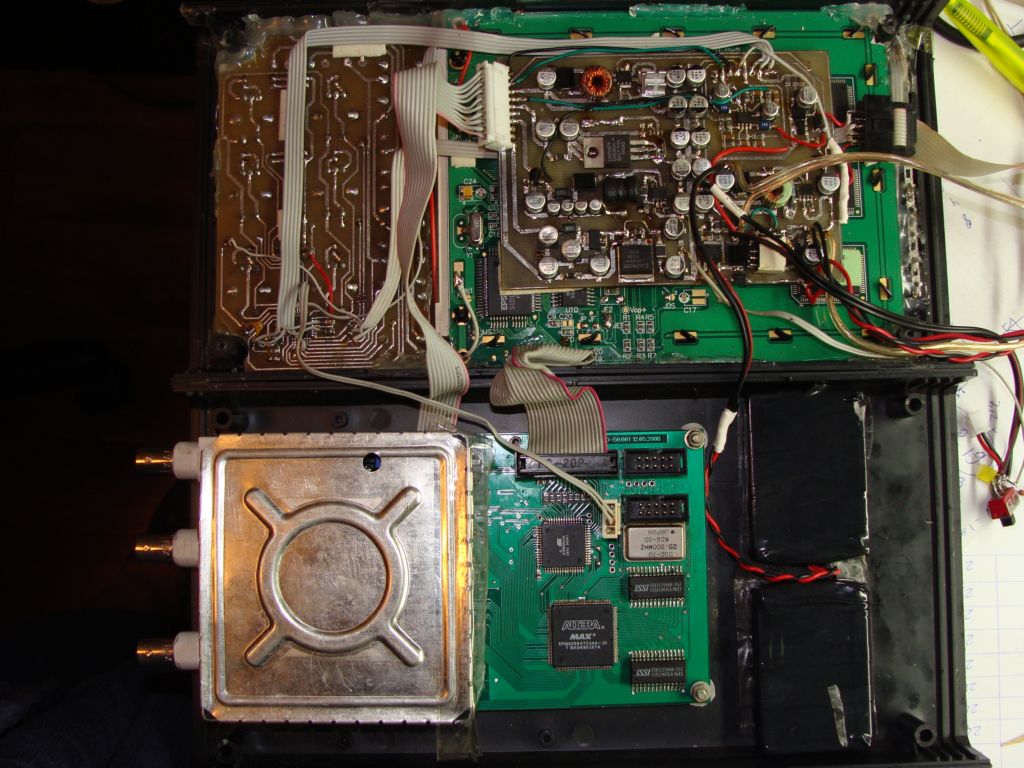

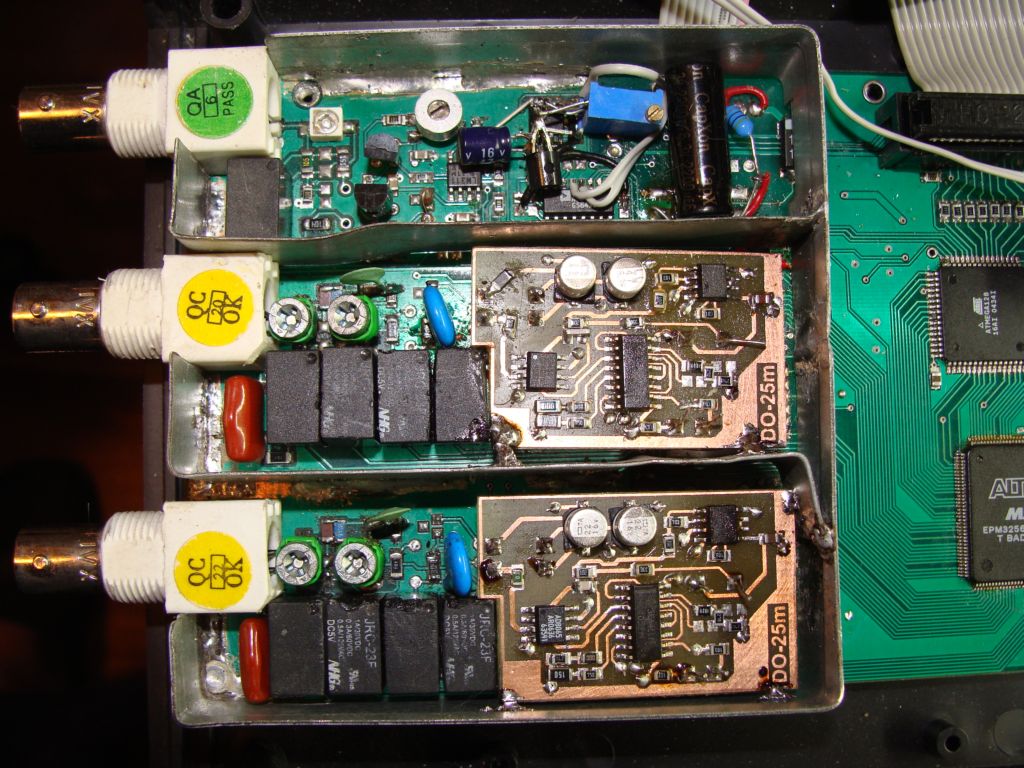

и немного фоток
