И снова "цифровой ОСЦИЛЛОГРАФ"

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: И снова "цифровой ОСЦИЛЛОГРАФ"

Сообщение blindman » 04 окт 2009, 15:22

http://www.promelec.ru/catalog/409/454/ ... 55/#128455

MI0320ET-1 - 3.2 дюйма TFT, 320х240, встроенный контроллер SSD1289 с 1.3 Мбит памяти, 18-битный цвет. 1000 рублей в розницу

Добавлено спустя 1 минуту 58 секунд:
Там же 2.8, 2.4 дюйма, подешевле
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: И снова "цифровой ОСЦИЛЛОГРАФ"

Сообщение =DeaD= » 04 окт 2009, 15:28

Т.е. жизнь на Марсе всё-таки есть! :good:

Добавлено спустя 1 минуту 6 секунд:
2SERGEY_M: А не оценивали с мая (я тогда еще вас на робоклубе спрашивал) - сколько примерно на компоненты ушло кроме экранчика? Если всё покупать, а не откручивать откуда-нибудь :roll: .
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: И снова "цифровой ОСЦИЛЛОГРАФ"

Сообщение contr » 04 окт 2009, 15:40

..встроенный контроллер SSD1289..

dsh к нему кто-нибудь видел?
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: И снова "цифровой ОСЦИЛЛОГРАФ"

Сообщение SERGEY_M » 04 окт 2009, 20:33

2blindman а по сЦылке, 2000руб. это сколько доляров? :pardon:
Оочень привлекательная платка, и вроде не дорого, хотя в курсах теряюсь

2contr чето както всевремя не в тему... :pardon:

2=DeaD= цену не считал, я на РОБОКЛУБЕ писал, это типа хобби
на принципиалке все (вроде :pardon: ) детальки подписаны, считайте
я не считал деньги потраченнные на свое удовольствие
LCD немного запомнился, т.к. самый дорогой и еще я у него преобр. подсветки спалил... :oops: (случайно)

Добавлено спустя 3 минуты 45 секунд:
2contr LCD как и все, без контроллера
18 бит цвет и т.д и т.п.
Вложения
SSD1289.pdf
(317.38 КиБ) Скачиваний: 41
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: И снова "цифровой ОСЦИЛЛОГРАФ"

Сообщение =DeaD= » 04 окт 2009, 20:40

2000руб это примерно 65 баксов. А который за 1000р, 320х240 с контроллером чем не устроил?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: И снова "цифровой ОСЦИЛЛОГРАФ"

Сообщение contr » 04 окт 2009, 21:15

чето както всевремя не в тему...

Извините, но для меня это больная тема.
Экранчиков всяких в коллекции уже навалом, в т.ч. и 8", а вот с подключением беда. То документация чисто условная, как SSD1259.pdf, то интерфейс скоростной под который МК не найти :cry:
Вот и получается, что даже от дармовых GLSD толку мало.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: И снова "цифровой ОСЦИЛЛОГРАФ"

Сообщение SERGEY_M » 04 окт 2009, 21:30

мдя...
давайте определимся что такое контроллер!!!

возьмем графический индикатор PG12864-F фирмы POWERTIP
там есть драйверы ЖКИ и контроллер T6963C с памятью
так вот, не будь в этом индикаторе T6963C он был бы как и большинство ТФТ панелей
БЕЗ КОНТРОЛЛЕРА!!!
Если ЖКИ требует постоянного присутствия синхроимпульсов и в нужный момент выдачи данных на экран
и если эти данные не выдавать, то ЖКИ ниче не отобразит
то я считаю, что там нет контроллера, а только драйвер ЖКИ панели

В ЖКИ с контроллером, записал данные в определенную область экрана и они там будут отображаться
пока иж не перезапишешь или не выключишь питание...
при всем при этом, после передачи данных, можно тупо ниче не делать...........................

как смог, так объяснил... :pardon:
или есть варианты???

Добавлено спустя 6 минут 46 секунд:
2contr хороший "парк"экранчиков тоже имеется
и пока все безрезультатно :(
есть аналоговые, есть цифровые и это все что есть...
нужны контроллеры этих "ЭКРАНЧИКОВ"
а это ПЛИС, быстрая SRAM или DDR
сколько читал в нете, только начало
я так понимаю, добился результатов и это "моё"...
"концов" нет :pardon:
мож создадим небольшой контроллер для LCD TFT экранчиков недорогой :wink:
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: И снова "цифровой ОСЦИЛЛОГРАФ"

Сообщение contr » 05 окт 2009, 00:05

те, что Вы называете аналоговыми - цифровые с быстрым интерфейсом. Аналоговых GLСD просто не бывает, хоть в мониторах и некоторых панелях ЦАП стоит.
Обычно расклад такой:
имеем камеру/ТВ/рамку/фотик,
ЛСД с шустрым контроллером/драйвером есть,
МК к этому ЛСД имеется,
кодов управления GLCD, данных к МК, IDE, программатора и пр. нет :(
Полагаю более реально прикрутить к ТВ или рамке скоп, используя имеющиеся входы, корпус, кнопочки, питание, разъемы.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: И снова "цифровой ОСЦИЛЛОГРАФ"

Сообщение SERGEY_M » 05 окт 2009, 00:48

:pardon:
как всегда в своем репертуаре.........
читаем и удивляемся :wink:
sm5panel-LTS500Q1-GF3_PI_030904.pdf
(482.93 КиБ) Скачиваний: 37


Добавлено спустя 16 минут 24 секунды:
аналоговый, не потому, что он полностью аналоговый
у него (законченного изделия, ЖКИ) интерфейс аналоговый... :wink:
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: И снова "цифровой ОСЦИЛЛОГРАФ"

Сообщение blindman » 05 окт 2009, 01:26

Сергей, по ссылке, что я давал, куча экранов от 1.7 до 3.2 дюйма. И большинство - со встроенным контроллером. Я под контроллером понимаю девайс, который имеет собственную память и управляет драйвером. А драйвер в свою очередь управляет самим ЖКИ
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: И снова "цифровой ОСЦИЛЛОГРАФ"

Сообщение SERGEY_M » 05 окт 2009, 01:44

блин... "а слона то мы и не заметили" :oops:
blindman
MI0320ET-1 - 3.2 дюйма TFT, 320х240, встроенный контроллер SSD1289 с 1.3 Мбит памяти, 18-битный цвет. 1000 рублей в розницу

пардон, почитал внимательнее и...

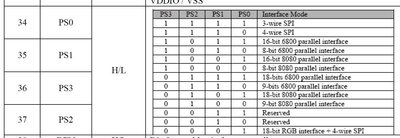

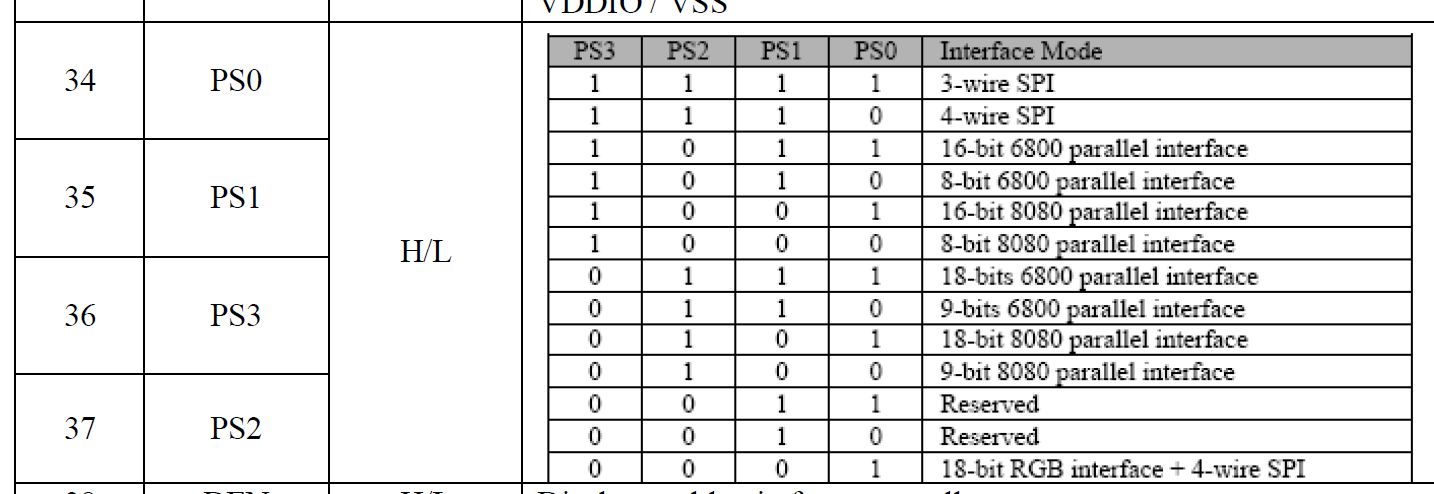

там куча интерфейсов, вот только облом с их подробным описанием :(
бум искать...
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: И снова "цифровой ОСЦИЛЛОГРАФ"

Сообщение blindman » 05 окт 2009, 01:56

Обрати внимание на дисплеи с контроллерами ILI* - на них доки можно нормальные найти

Добавлено спустя 4 минуты 15 секунд:
Кстати если доки не удаётся найти - можно в Промэлектронику письмо написать, у них может быть то, что в сети нигде не присутствует. Мне как-то высылали документацию на какой-то OLED индикатор
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: И снова "цифровой ОСЦИЛЛОГРАФ"

Сообщение SERGEY_M » 05 окт 2009, 02:15

нашел на SSD1289
SSD1289.pdf
(541.56 КиБ) Скачиваний: 27

а этот более интересный, с картинками цветными :)
SSD1289_2.8.pdf
(803.74 КиБ) Скачиваний: 42


Добавлено спустя 2 минуты 1 секунду:
очень много дисплеев 320х240 на этом контроллере (SSD1289) используется в китайских телефонах N95...
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: И снова "цифровой ОСЦИЛЛОГРАФ"

Сообщение Angel71 » 05 окт 2009, 03:16

"народный контроллер на фпга" мне кажится будет подороже готовых микрух. в любом случае по функциям явно будет намного уступать.
контроллеры от эпсона (даташиты, описание, апликухи) тут: http://vdc.epson.com/index.php?option=com_docman&task=cat_view&gid=291&Itemid=40
пока нашёл только на http://de.mouser.com/ но доставка 30уе, бесплатно обещают на заказах от 100уе. понравилось только 2 контроллера S1D13748F00A100 (19$) и S1D13517F00A100 (7.43$, но минимально 900шт).
соломоновские контроллеры (SSD1289, SSD1259,...), если я правильно понял только с экранами идут, отдельно вроде нигде нет
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: И снова "цифровой ОСЦИЛЛОГРАФ"

Сообщение contr » 05 окт 2009, 12:59

Спасибо! SSD1289_2.8.pdf - то, что и нужно для подключения. Значит любую панельку с этим контроллером уже можно использовать :good:

зы. А комповые мониторы и ЖКИ ТВ я таки аналоговыми не считаю, хотя они и имеют аналоговый интерфейс
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1
