Не влияет это на безопасность.

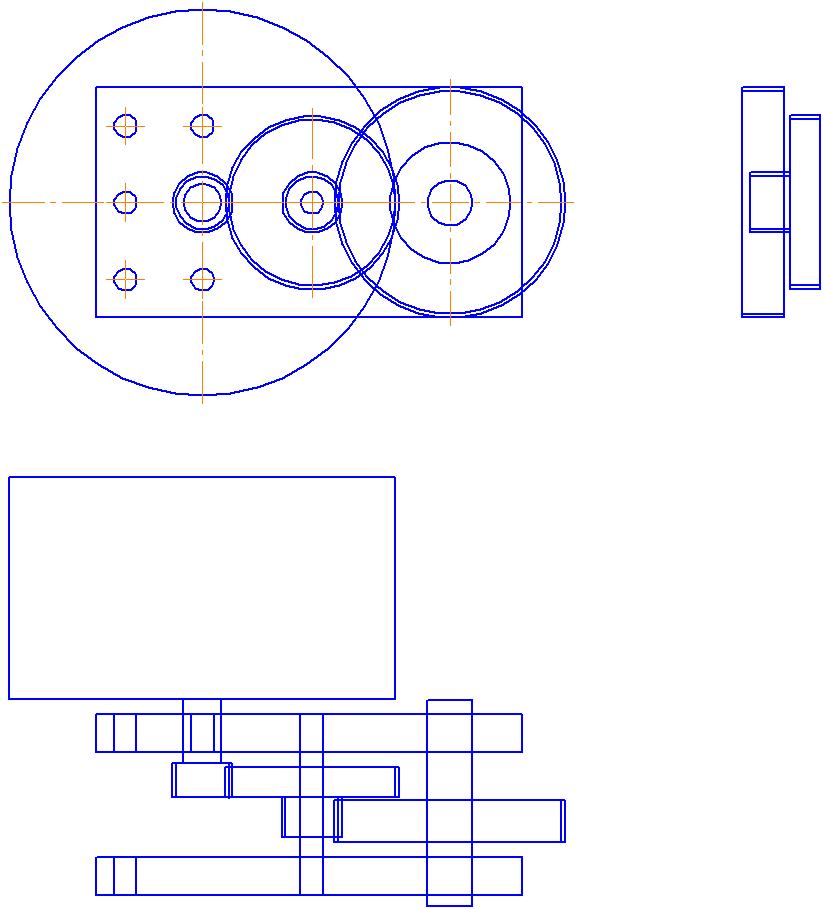

Вот что-то типа редуктора. Проконсультировавшись с опытными станочниками, решил делать отдельно фланцы крепления подшипников промежуточной шестерни, а уже их потом крепить на корпус редуктора, так проще искать соосность, да и правильнее без координатки.

А я что говорил

Ну я видимо вас неправильно понял, там речь была об опорах, а что именно имелось в виду, непонятно было. Фланец он и в африке фланец, с ним было б сразу все понятно

С редуттором все ясно, почиму то я подумал что именно так вы и сделаете.

В детском электромобиле слабое место это шестерни коробки передач.Если у кого то поломалась то здесь делают механический ремонт детских электромобилей, заменят и выточат новые детали.

да я и сам выточу и отремонтирую сначала сделать надо

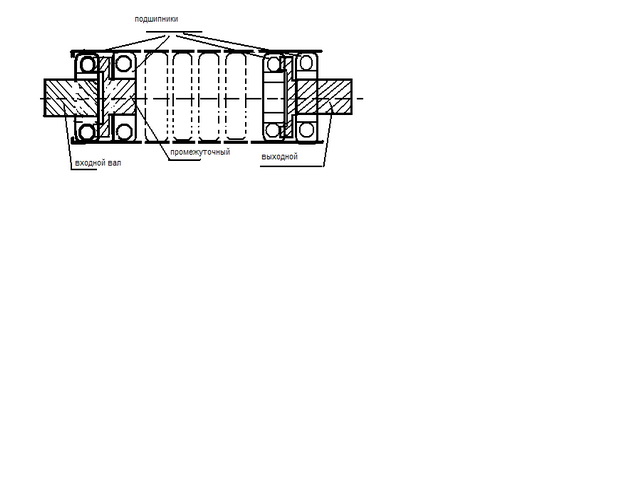

Для исключения поломки шестерён в коробке передач для детской машины можно применить редуктор на подшипниках. Он обладает уникальным свойством проскальзывать при большой нагрузке, ну например, машина во что-то уперлась... Да и не требует очень высоких технологий при изготовлении. Конструкция очень простая: Берутся несколько одинаковых подшипников, из расчёта,что коэффициент передачи одного подшипника примерно равен 3. Подыскивается отрезок трубы,внутренний диаметр которой(трубы) равен внешнему диаметру подшипников, в которую и будут вставлены с натягом эти подшипники. А далее по рисунку...

Добавлено спустя 10 минут 9 секунд:
что-то не прошел рисунок. Повторю

Добавлено спустя 12 минут 21 секунду:

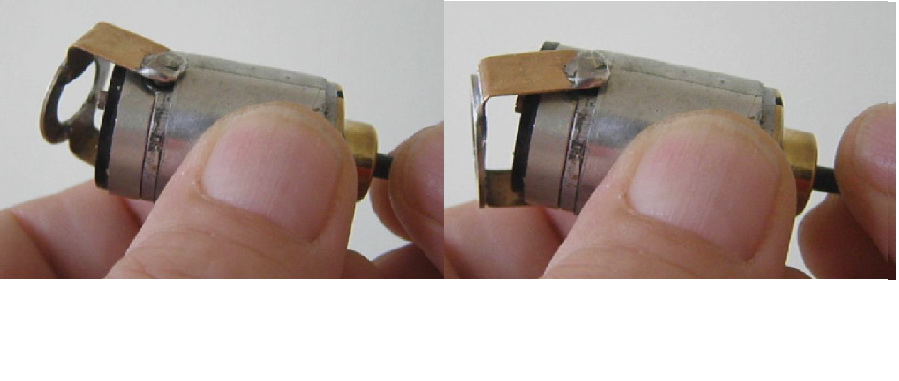

Такие редукторы можно выполнить на подшипниках любого типоразмера. Вот например рулевая машинка, которую можно вставить прямо в колесо, в ней применён такой редуктор. Колесо, вернее его ступица крепится на кольцо.

это называется фрикционная муфта, а не "редуктор на подшипниках" с этим проблем нет, точится любая, а вот с самим редуктором и мотором есть проблема

Вобще-то фрикционная муфта это несколько иное. А на рис именно редуктор, причём, коэффициент передачи зависит от количества подшипников минус последний. Придуман для применения в верньерных устройствах годах эдак в 50-х.

это как раз разновидность фрикциона, там ведь основа - проскальзывание

вот вы зажигаете редуктор - увеличивает усилие) фрикционная муфта- ограничивает усилие(по какому либо закону-пример трение) и в этом случае одно другом не мешает))

А почему вдруг коэффициент передачи подшипника "около 3", вроде как ровно 2. Это именно редуктор, работает я так понимаю за счет того, что обойма подшипника с шариками крутится со скоростью вполовину меньшей, чем внутренняя втулка (если внешняя неподвижна). ИМХО КПД такого редуктора будет невысоким, за счет трения обоймы о шарики, для верньеров это может и не важно, а для робота - важно.

А почему вдруг коэффициент передачи подшипника "около 3", вроде как ровно 2

а потому что http://us3iat.qrz.ru/radio/1976/verner/verner.htm

ИМХО КПД такого редуктора будет невысоким, за счет трения обоймы о шарики, для верньеров это может и не важно, а для робота - важно.
Для творчества кпд редуктора вполне приемлем. И комплектующие для него простенькие. Если промежуточные звенья сделать полыми, а на выходном сделать резьбу, в которой ходит винт, то получаем приличный компактный актуатор.
