Автоматика для солнечного концентратора. (нужна помощь)

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 04 сен 2009, 19:11

С ЛСД нада будет править, иначе если отключить ЛСД МК виснет. На инициализации ЛСД. Ладно я уже много сделал, а с уартом нада сидеть опять читать где чего нажимать.

abs, как в Делфи, я все правильно делал, нада было просто библитоеку, math.h подключить.
Пасиба.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение avr123.nm.ru » 04 сен 2009, 19:12

Дак я ж и пишу - ЛСД можно и без подтверждения инитить, просто выждав паузу.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 04 сен 2009, 19:55

Это как? Я раньше пробовал у меня МК всегда вис в районе lcd_init(16), если я без ЛСД отключаю.

Добавлено спустя 39 минут 4 секунды:

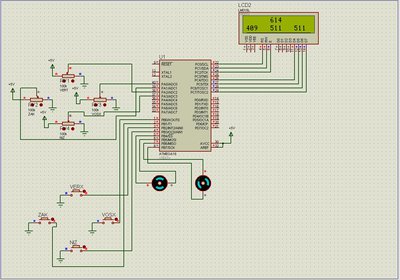

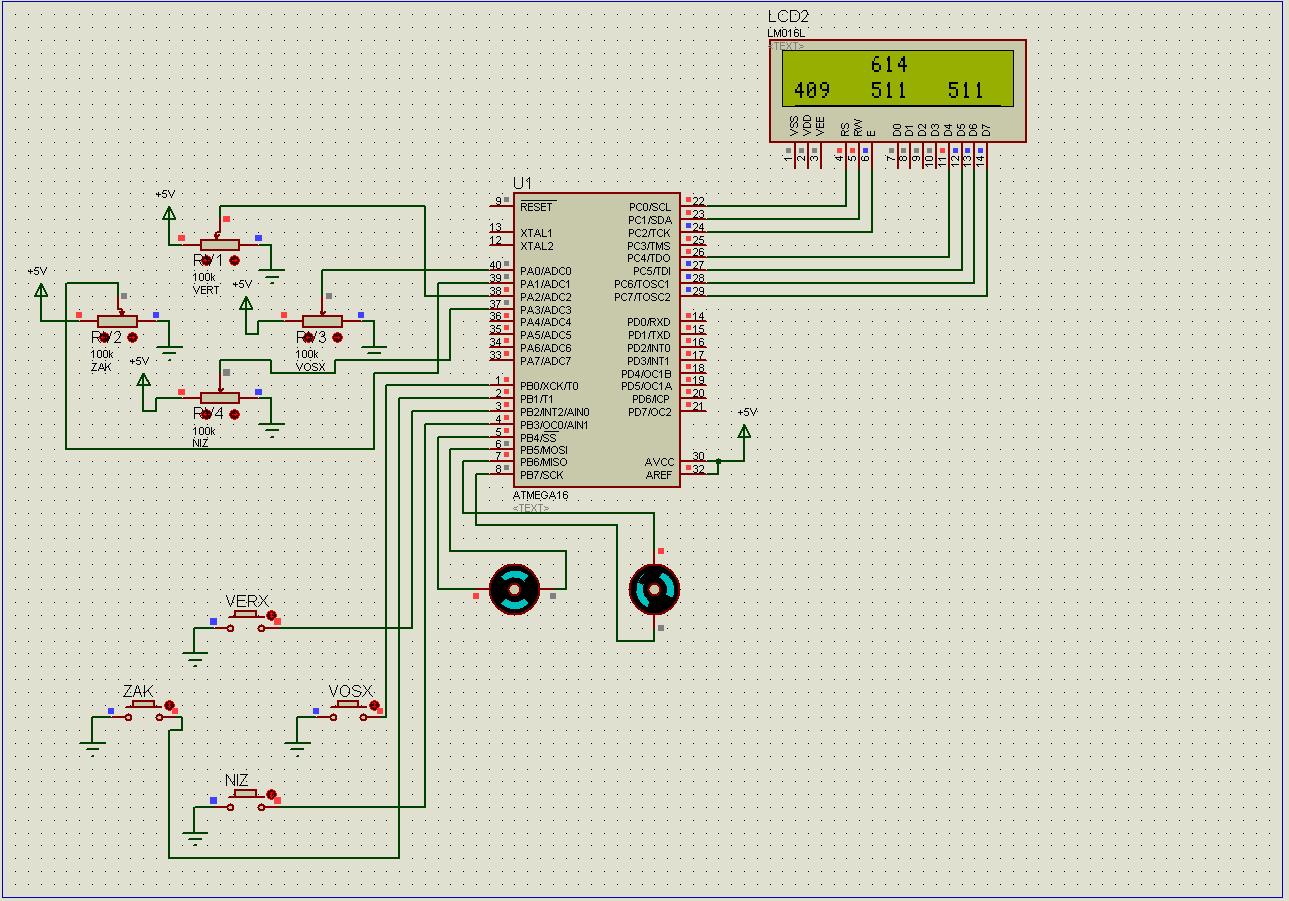

Ну вот есть промежуточный результат, кому интересно можете поганять.

Добавлено спустя 1 минуту 46 секунд:
Пока что без конечников.
А была же вроде схема когда на одно прерывание INT можно завязать несколько воходов? Т. е. вначале идет прерывание одного из входов, а потом в прерывании идет уже анализ того какой из входов сработал.
Вложения
Solar.rar
(193.43 КиБ) Скачиваний: 11
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Duhas » 04 сен 2009, 20:22

концевики на порт.. и через диоды на прерывание...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение avr123.nm.ru » 04 сен 2009, 20:28

Master писал(а):Это как? Я раньше пробовал у меня МК всегда вис в районе lcd_init(16), если я без ЛСД отключаю.
этож стандартная библа, для простоты. рихтануть чуток надо.

А лучше ИМХО тини2313 на ЛСД сзади прилепить чтоб он UART обычный понимал. и проводов меньше будет и подключаться можно к любым отлаживаемым штучкам например через стерео "джек" 3.5 мм

Пока вас "прет" на разработки замутите отладочный индикатор !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 05 сен 2009, 00:29

Да, но тогда УАРТ будет занят.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Duhas » 05 сен 2009, 00:49

а он зачем то еще нужен ? )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 05 сен 2009, 01:20

Ну в этом проекте не нужен.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение afm » 06 сен 2009, 21:27

Сегодня при температуре воздуха +13, труба нагрелась до 50-60 градусов... Позитив. Мастер, как там диоды?
afm

Сообщения: 157
Зарегистрирован: 21 июл 2009, 12:57
Откуда: новосиб

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 06 сен 2009, 23:47

Может на этой неделе допишу прошивку и буду переходить к полевым испытаниям.
У нас дождь и пасмурно все выходные. :(

Добавлено спустя 42 секунды:
А у вас какие успехи, доделали механику. Определились с движками?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение afm » 07 сен 2009, 00:31

Движки покупать буду зимой). На мой взгляд осталось не много). Но проверять буду уже весной.
Движки и шпильки установить - 2-3 дня времени.
Ветром конструкцию пока не унесло, но на зиму демонтирую, и уберу в гараж).
afm

Сообщения: 157
Зарегистрирован: 21 июл 2009, 12:57
Откуда: новосиб

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 07 сен 2009, 01:11

На зиму можно что-нибудь маленькое сделать типа модельки, чтобы обкатать технологию, что-нибудь размером 20*20 см. :)
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 07 сен 2009, 10:37

Duhas писал(а):концевики на порт.. и через диоды на прерывание...

Блин, я что-то не врубаюсь. Намалюй, а?

Добавлено спустя 4 минуты 46 секунд:
Кажись врубился.

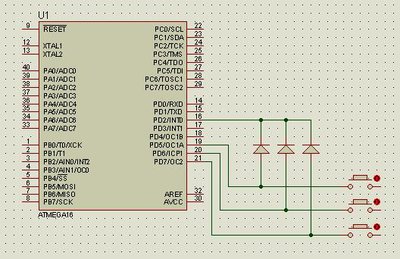

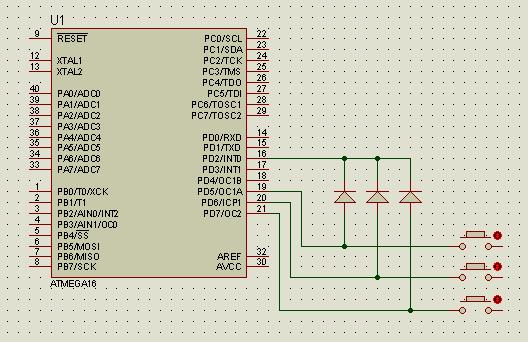

Вот так?
Вложения
.JPG
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение boez » 07 сен 2009, 17:41

Лучше наоборот - диоды в обратную сторону и кнопки на землю, тогда можно просто врубить подтяжки на портах. Ну или так как нарисовано - но тогда кнопки на +5 вольт, а подтяжки внешними резисторами на землю, и на INT, и на портах кнопок.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Автоматика для солнечного концентратора. (нужна помощь)

Сообщение Master » 07 сен 2009, 19:29

boez
Ага, уже так и сделал.

Правильна ли такая запись?
Код: Выделить всёРазвернуть
#define Stop_NV PORTB.6=0; PORTB.7=0;
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С
