Вобщем.. крутиля датчик и так и ктак, ногу робота тоже крутил, крутил вместе.... думал..
Вобщем проблема следующая

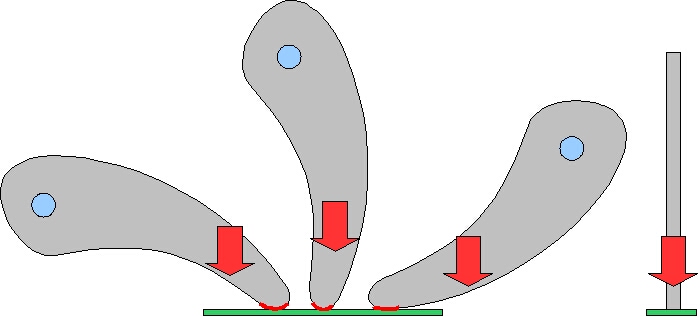

усилия ноги на поверхность, в общем, расперделяются гдето следующим образом:


это нада или кучу маленьких дискретных датчиков лепить и както их показания аналзировать, или какойто гибкий датчик длинный брать... тока х.з. где брать и как их зовут

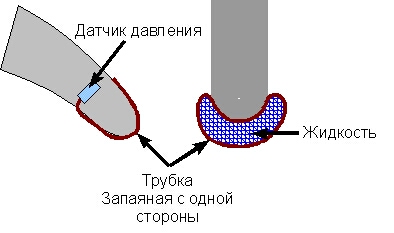

появилась идея следующая



осталось найти/сделать небольшой датчик давления и нерастягивающююся гибкую трубку нужного диаметра

не учитываете как минимум износ трубки с жидкостью.

2 Angel71 ууу износ афигительный особенно если контактную поверхность с препятствием сделать жесткой, износ это придирки,
а как чувствительный датчик сварганить?

хотите прислушивайтесь, хотите нет но с идеей "трубка с жидкостью и датчик давления" вы поимеете кучу проблем

а почему просто на ногу тензодатчик двухосевой не прилепить - он любые нагрузки и воспримет. при колибровке табличку построите и будете знать какая сила в каком направлении на ногу действует

Износ фигня, трубку поменять елементарно
Куча проблем есть и так, а замена больших проблем меньшими вроде чтото вроде путя эволюции

Двух осевой это как, и куда, и откуда???

покурил Google он такого незнает, внятно расказать и послать неможет

это который любые деформации в плоскости ноги меряет. Еще один на изгиб можно поставить.
http://www.zetms.ru/support/articles/te ... _shemi.php
http://www.sensor.p-d-o.ru/product_329.html

Материал по тензам класный

Но, я непонимаю чем мне помогут два датчика перпендикулярно наклееные??, проблема то что вектор приложения усилия плавает, если на саму ногу клеить, ето калибровка для каждой отдельно.. они чучуть разные, ибо ручками деланые, значит диформация тоже разная.

Я вот крутил датчики (viewtopic.php?f=35&t=5355&start=90#p124691) которые у мня были и пишел к выводу что при некоторых положениях ноги они будут брехать, что нада или делать лапку которая постоянно будет перпендикулярна усилию распологатся (Это начинать воевать с механикой, оси/ гильза для датчика и все точно отполировано... мне еня на подобный подвиг пока нетянет, я уже наигрался с оськами в суставах, станков нет, доступ к ним затрудненный, народ за мелкое братся нехочет), и если поверхность наклонная, там неровная,нога както неудаяно стоит ... незнаю моя интуиция против пока что

А трубка, если найду с нужными мне мвойствами, и например какойто (скореее всего автомобильный) датчик давления ето - отсутствие механических частей,
все можно сделать руками с поощью елементарного набора инструментов,
трубке фиолетово в како месте на нее давят и какая площадь, давление регестрируемое датчиком будет вроде бы одинаковым

ну пока не видно вашего датчика давления - возразить нечего.
не уверен что линейная чувствительность будет - чем сильнее нажим - тем больше площадь контакта... ладно, проще ксперимент проести когда датчик будет.

ПС Вы же не думаете что вам не прийдется каллибровать все ноги поотдельности?

Думаю, но 6 ног и 1 датчик ето 6 калибровок - таблиц, 6 ног и 2 датчика ето 12.....

ну да, только и информации с двумя датчиками в два раза больше.

Думаю, самое правильное - датчик из весов, как здесь предлагалось. Кто знает, какие там датчики используются?

вроде там мост из тензорезисторов...

Думаю надо сначала 1 датчик обычный линейный научиться использовать

Не, там вроде пьезо.
