zubr писал(а):Приглашаю в вики. Или потрепимся еще малость?
[[Осциллограф]]

А чего там делать? Схему уже рисовать?

Добавлено спустя 11 минут 21 секунду:
Наверное есть смысл схему осцика накидать с интерфейсными местами, потом эти интерфейсные места формализовать, а потом отдельные блоки реализовывать, тогда в будущем можно будет модифицировать осцик частями, сохраняя все остальные наработки.

=DeaD= писал(а):

zubr писал(а):Приглашаю в вики. Или потрепимся еще малость?
[[Осциллограф]]

А чего там делать? Схему уже рисовать?

Ну люди все разные. И думают по разному.
Надо написать что и как хотелось бы реализовать. Схема или исходный код - это вообще супер.

Добавлено спустя 1 минуту 1 секунду:
вово - я какраз модульность и имел в виду.

zubr писал(а):вово - я какраз модульность и имел в виду.

Тогда с этого и надо начать, чтобы было понятно где какая инфа гоняется, где какие требования к компонентам, памяти и рабочим частотам.

Добавлено спустя 16 минут 51 секунду:
Почистил тему немного от флуда.

Добавлено спустя 18 минут 7 секунд:
Еще почистил тему, тёрки перенёс, вот только ссылочку сюда оставлю, которую bolt запостил, может быть пригодится: http://rf.atnn.ru/s10/digital_osc.html

Добавлено спустя 16 минут 48 секунд:
2zubr: Модули осцика:

Блок 1:
* Препроцессинг сигнала;

Блок 2:
* АЦП + Запись в память
* Первичная обработка

Блок 3:
* Передача в устройство вторичной обработки (ПК или модуль на борту осциллографа);

Блок 4 на ПК:
* Драйвер сбора данных HiSpeed USB или обычный COM-порт;
* Софт для визуализации, обработки и хранения данных;

Блок 4 на борту осцика:
* Софт для визуализации, обработки и хранения данных без привязки к устройствам;
* Библиотека GUI без привязки к экрану;
* Драйвер экрана;
* Драйвер устройства хранения (оперативного и на флэшке);
* Драйвер канала передачи информации в ПК;

Как-то так?

Просто супер.
Теперь есть таблица куда можно добавлять разные фичи.
Каждой фиче обязательно поставим коэффициент полезности/важности.

Ну и мелкие замечания типа ТЗ:
- Например обычный USB тоже полезен.
- Беспроводные интерефейсы вписать. (бесполезно но интересно )
- Отметить что софту не только вундузятники должны радоваться.
- накопитель и экран кнопок точно потребуют

Кстати не повредит посмотреть как устроены входные каскады в промышленных моделях... Есть схемы С1-114 и С1-94, только тяжелые очень. Если надо - пережму и выложу.

-= Александр =- писал(а):Кстати не повредит посмотреть как устроены входные каскады в промышленных моделях... Есть схемы С1-114 и С1-94, только тяжелые очень. Если надо - пережму и выложу.

супер. прямо в вику плиз.

Добавил в вику ссылок - [[Осциллограф]]
Сейчас блок схему накидаю.

Добавлено спустя 7 минут 42 секунды:
Структуру в вику скинул, дальше думаю надо подробно разобрать тот открытый осцик на 2 канала на 5 MSPS и только потом дальше самим что-то проектировать, после того, как будет понятно, зачем что у них сделано.

Добавлено спустя 22 минуты 49 секунд:
Начал копаться, и пока вот чего не понял в схеме той:
1. Зачем там К1А реле - зачем щуп отцеплять от цепи?

Приблизительно понял, что:
2. К2А - это для отрезания постоянной составляющей;
3. К3А, К4А - делители в 50 и в 10 крат;

Прав по последним?

Еще приблизительно, на выходе с усилителя -подключаемые RC-фильтры для отрубания верхних частот (1КГц до 1МГц).

ну гдето так.
отцеплять - чтоб калибровать 0.

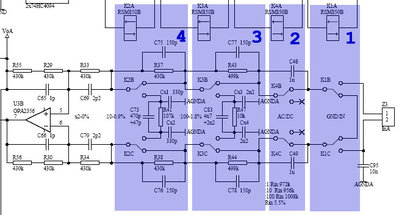

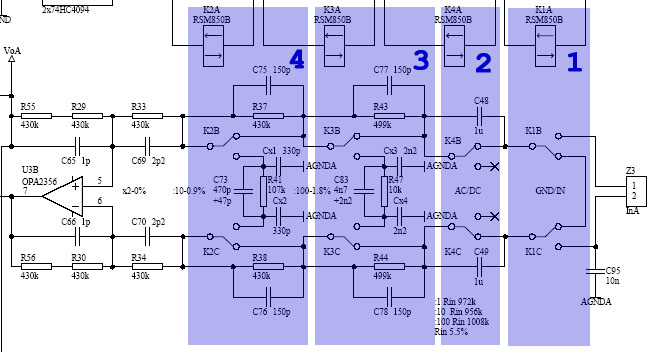

Итах первый блок препроцессинга для дифференциального входа:

1. Калибровочный блок, замыкающий для калибровки дифференциальный входы между собой;
2. Подключаемый блок отсечения постоянной составляющей сигналов;
3. Делитель 50 кратный;
4. Делитель 10 кратный;

(3-4 - если ничего не напутал, и не понял - зачем там везде кондёры параллельно резисторам и к земле?)

Вот интересный самодельнй запоминающий осциллограф, есть схема и фото платы
http://forum.roboclub.ru/IPBoard/index. ... 131&st=340

=DeaD= писал(а):(3-4 - если ничего не напутал, и не понял - зачем там везде кондёры параллельно резисторам и к земле?)

Кондеры - для коррекции АЧХ, я так понимаю.

Вот интересный самодельнй запоминающий осциллограф, ...

Это не осциллограф, а скорее пробник. Встроенный ADC имеет 15..50kSPS, т.е. не больше 50 точек при оцифровке 1kHz сигнала.
Аналогичный пробник можно найти здесь http://mkeia1340.republika.pl/Oscyloskopy/moc1k_en.htm, здесь http://www.semifluid.com/?p=9 и Радио №6 за 2004г.

вы взялись разрабатывать или как? если да то огласите питание и прочие "детали"...

2Duhas: Это ты к кому сейчас?

тебе, как зачинателю данной темы)
