Реобас. Обсуждение

Сообщение SSG » 07 май 2008, 13:39

В новый системник поставил дополнительный вентилятор для вытягивания теплого воздуха, а он орет, как сумасшедший! Решил построить реобас. Пока набросал на черновик. Вопчем делать буду на ATmeg-е 8, вентиляторы будут регулироваться ШИМ-ом через транзисторный ключ (в проекте КТ805) (наверное несколько вентиляторов на одном ключе будет висеть), будет подключен LCD 16х2 для индикации % частоты вращения и температуры. Для измерения температуры есть LM335. Будет 2 режима регулирования частоты - ручной и авто.
Может у кого-нибудь какие идеи есть по поводу функциональности? Cхемку в протеусе набросал. Если идей нет, то сегодня-завтра выложу схему, разводку и первую бета-версию прошивки :).
I live My life!
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Re: Реобас. Обсуждение

Сообщение RoboTok » 07 май 2008, 14:08

Моё скромное имхо, будет проще поставить тихий вентилятор, если вы делаете эту штуку только из-за шума.
Или сменить корпус с посадочными местами для 120мм вентиляторов и поставить тихие 120мм вентиляторы.

Если ж вы просто хотите сделать, что то, то не забудьте поставить датчики температуры на ЦП видео, чипсет, датчик тока потребляемого ЦП и видео.
Так же нужен датчик влажности в корпусе обязательно и датчик шума.
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Реобас. Обсуждение

Сообщение SkyStorm » 07 май 2008, 14:11

RoboTok писал(а):Так же нужен датчик влажности в корпусе обязательно и датчик шума.


Еще счетчики света, газа, воды и Гейгера.
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2596
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Реобас. Обсуждение

Сообщение Digit » 07 май 2008, 14:25

:ROFL: SkyStorm :good:

RoboTok, у него ж не водянка, зачем ему влажность? Да и шум - это от лукавого.
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Реобас. Обсуждение

Сообщение Master » 07 май 2008, 15:41

По поводу реобасов это вам на modding.ru и overclockers.ru, на 1 идеи, на втором схемы.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Реобас. Обсуждение

Сообщение AlexCH » 07 май 2008, 16:06

Я начинал делать подобное, но не смог добиться правильного считывания показаний тахометра кулера.
При шим питании он глючит и выдает неправильные данные.
AlexCH

Сообщения: 50
Зарегистрирован: 12 мар 2007, 23:15
Откуда: Иркутск

Re: Реобас. Обсуждение

Сообщение Myp » 07 май 2008, 17:16

так и должно быть=)

а чтоб правильно работал нужно покупать специальные 4х проводные кулеры
там и вход шима и датчик оборотов
и всё ок
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15901
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Реобас. Обсуждение

Сообщение AlexCH » 07 май 2008, 17:29

Вообще в сети есть материалы на эту тему, втч и со старыми трехпиновыми кулерами.
Где-то даже находил схему на меге48. Там и шим, и обороты считает.
Там использовались индуктивности, чтобы не глючил тахометр.
У меня с моей схемой ничего не вышло, ибо я чайнег.
Вот если бы помог кто.
AlexCH

Сообщения: 50
Зарегистрирован: 12 мар 2007, 23:15
Откуда: Иркутск

Re: Реобас. Обсуждение

Сообщение SSG » 07 май 2008, 18:26

1. Премного датчиков ставить не буду - нунафик. И у видеокарты, и у процессора датчики температуры уже есть. И уж тем более не буду ставить датчик влажности. Зачем? Может еще поставить автоматику, которая не позволяла бы включать компьютер при температурах ниже нуля? Или если уровень жидкости в системнике выше допустимого? :) Меня интересует примерная температура внутри системника, на основании значения который и будет вычисляться заполнение ШИМ сигнала.
2. Покупка тихого кулера - не наш метод. Все должно быть максимально дешевым, наукоемким и использовать вторсырье. :)
3. Старые трехпиновые кулеры использовать не катит. Буду использовать ОЧЕНЬ СТАРЫЕ и дешевые двухпиновые. :) Частота вращения будет не измеряться, а вычисляться в % по выставленному значению ШИМ. Конечно плохо, что не получится обнаружить остановку кулера, но его поломка не так уж критична.
Думаю еще пикалку поставить, чтоб оно пищало, когда сильно горячо станет (для случаев, когда, например, кулер сломался, или установлен ручной режим с низкими оборотами, а температура стала высокой).
А вот сайты может и посмотрю. :) Всем спасибо.
I live My life!
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Re: Реобас. Обсуждение

Сообщение Myp » 07 май 2008, 20:34

не может посмотрю, а обязательно смотри

на оверклокерс есть несколько реобасов самодельных с шимом и датчиками
со схемами и прошивками (сам видел чесное слово)

посмотри на то что есть и сделай лучше
нефик велосипед изобретать
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15901
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Реобас. Обсуждение

Сообщение Digit » 08 май 2008, 14:18

SSG, а еще глянь атмеловские апноуты:
1. AVR441 - Intelligent BLDC Fan Controller with Temperature Sensor and Serial Interface
2. AVR442 - BLDC Fan Motor Control with ATtiny13
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Реобас. Обсуждение

Сообщение AlexCH » 09 май 2008, 10:13

Еще где-то читал, что тахометр есть в кулере всегда, т.е. даже если у кулера два провода, тахометр все равно есть, и его можно вывести наружу.

В моем варианте кулер управлялся "землей", в тех что я видел в сети - ключом "по плюсу".
Это причина глюков тахометра, или все-таки импульсное питание?
На материнках (типа асус q-fan) - это же тоже шим? Там тахометр не глючит.

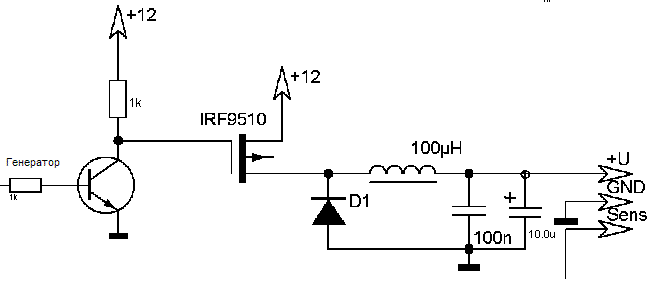

Встречал вот такой вариант, например. По поводу индуктивности автор сказал что "поставил первую попавшуюся", и добился правильного считывания оборотов.
Я пробывал разные индуктивности, результата не добился.
Охота возобновить проект и доделать наконец. Но отказываться от тахометра не хочу. Хелп.
AlexCH

Сообщения: 50
Зарегистрирован: 12 мар 2007, 23:15
Откуда: Иркутск

Re: Реобас. Обсуждение

Сообщение Master » 09 май 2008, 10:46

Сходи вот сюда, я думаю найдешь полезную инфу http://atlab.narod.ru/articles.htm
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Реобас. Обсуждение

Сообщение AlexCH » 09 май 2008, 11:50

Был я там. Вот как раз там и написано как тахометр вывести наружу.
Дело в том, что я хочу управлять кулером через ключи uln2803, т.е. с коммутацией "по земле".
А на atlab.narod.ru управление ключами "по плюсу".
Т.е. если глюки тахометра связаны с управлением по земле, откажусь от uln2803.
Но думаю это все-таки из-за импульсного питания.
AlexCH

Сообщения: 50
Зарегистрирован: 12 мар 2007, 23:15
Откуда: Иркутск

Re: Реобас. Обсуждение

Сообщение Digit » 12 май 2008, 09:06

AlexCH писал(а):Еще где-то читал, что тахометр есть в кулере всегда, т.е. даже если у кулера два провода, тахометр все равно есть, и его можно вывести наружу.


Каждый кулер имеет датчик Холла, т.к. все кулеры - это бесколлекторки двухфазные, и этот датчик им нужен, чтобы комутировать обмотки вовремя.

Теоретически, вывод этого датчика Холла будет тем самым выводом тахометра...
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий
