ну на двуслойке мона вапще наваять 50х50.. ты видел мою печатку АВР910 ? ))

Duhas писал(а):ну на двуслойке мона вапще наваять 50х50.. ты видел мою печатку АВР910 ? ))

50x50 нельзя тупо потому что сам МК будет длиной 52 ))

Я думаю надо эту сделать - если всё отлично - переразвести на 60х60 печатку или может даже действительно 50х50 но SMD полностью. Клеммы сделать тоже с шагом 3.96 вместо 5.08.

ну сильно мельчить не стоит ... для однослойного мой вариант местами слишком плотный бы сказал...

двуслойку порядка 60х60 можно сделать приятную... притом смд будут только мелкие деталюхи... мегу и драйвер мона оставить и так ..

Duhas писал(а):ну сильно мельчить не стоит ... для однослойного мой вариант местами слишком плотный бы сказал...

двуслойку порядка 60х60 можно сделать приятную... притом смд будут только мелкие деталюхи... мегу и драйвер мона оставить и так ..

Итог - 64х64мм

Вот до чего доводит сжатие

Добавлено спустя 1 минуту 33 секунды:
Подписать название печатки даже негде ))

другое дело ... кстати на счет преобразователя напр нада чтоб работал вольт от 6 а то и ниже ?

Duhas писал(а):кстати на счет преобразователя напр нада чтоб работал вольт от 6 а то и ниже ?

Ну, например, а в чем там может быть дело? Lowdrop ставим какой-нибудь типа LM2940CT-5.0 и вроде всё.

я не о том.. я про то что акум если стоит на 6 вольт а нада куданить больше ... просто и многих вкуснюх ИМС есть ограничения по напр питания ... некотрым и 15 вольт нада ...

Duhas писал(а):я не о том.. я про то что акум если стоит на 6 вольт а нада куданить больше ... просто и многих вкуснюх ИМС есть ограничения по напр питания ... некотрым и 15 вольт нада ...

Не понял всё равно... Кому 15 вольт надо?

15 нада операционникам, но тут они нах не нужны вообще негде кроме сонаров, которые можно и готовые купить.
Мои мысли по контроллеру такие:

7805 на всякий случай сделать еще одно посадочное место у края платы, просто тупо параллельно перенести - для случаев крепления на радиатор.

Еще и разъем программирования - я везде использую 6-пиновый бескорпусный. И места меньше занимает и дырок меньше сверлить. А если и воткнешь наоборот - ничего страшного не будет, просто не прошьется.

-= Александр =- писал(а):15 нада операционникам, но тут они нах не нужны вообще негде кроме сонаров, которые можно и готовые купить.

Операционниками 15 - что? вы вообще о чем все? Об источнике питания 15В на плате что ли? Тогда уж об источнике 10В надо говорить... его хоть для радиокамеры надо.

-= Александр =- писал(а):7805 на всякий случай сделать еще одно посадочное место у края платы, просто тупо параллельно перенести - для случаев крепления на радиатор.

Легко сказать "просто тупо параллельно перенести" а зачем? куда там может потребоваться жесткий такой радиатор? Если уж совсем припрёт и надо будет кучу энергии жрать - так тогда лучше вообще не через плату это пускать, там разница врядли будет большой по теплопередаче и максимальной мощности. Да и куда на роботе компактном большие напряжения? Думаю вообще надо будет ставить 6В баттарею, регулятор будет логику питать на 5В, удвоитель напряжения - радиомодуль, а сервы и двигатели напрямую от 6В питатьсяя будут.

-= Александр =- писал(а):Еще и разъем программирования - я везде использую 6-пиновый бескорпусный. И места меньше занимает и дырок меньше сверлить. А если и воткнешь наоборот - ничего страшного не будет, просто не прошьется.

По моему везде массово доступен программатор AVR910, у которого IDC10 разъем. Да и не вижу особо смысла там экономить. Хотя место для кнопочки RESET освободится как раз ))

Практичнее всего иметь кнопку резет на самом программаторе. Она ведь только для отладки нужна...
Кстати об отладке - если есть неиспользуемые ноги - советую повесить парочку smd-светодиодов. пригодится для вывода всяких контрольных точек.

Так-же очень не лишним будет один штырек земли где-нить на свободном месте платы, чтоб за него крокодил щупа осциллографа вешать. Я обычно делаю отверстие 0.8 и потом в него петлю проволоки запаиваю. Удобно цеплять за дырку 7805, но он обычно либо лежит, либо на радиаторе...

-= Александр =- писал(а):Практичнее всего иметь кнопку резет на самом программаторе. Она ведь только для отладки нужна...
Кстати об отладке - если есть неиспользуемые ноги - советую повесить парочку smd-светодиодов. пригодится для вывода всяких контрольных точек.

Ээээ.... может в следующей версии уже? тем более SMD-светодиодам еще места надо...

-= Александр =- писал(а):Так-же очень не лишним будет один штырек земли где-нить на свободном месте платы, чтоб за него крокодил щупа осциллографа вешать. Я обычно делаю отверстие 0.8 и потом в него петлю проволоки запаиваю. Удобно цеплять за дырку 7805, но он обычно либо лежит, либо на радиаторе...

Это то еще зачем? есть земля же на клеммах - воткни туда чтонибудь и будет тебе щастье вроде?

Может лучше перепроверить в целом правильность схемы? я больше за это как-то боюсь

Пара диодов много места не займет. Тем более у тебя двуслойка. Мало места - это вот так: download/file.php?id=4005&mode=view - на этой однослойке и правда хрен что еще впихнешь. (делалось специально под ЛУТ)

А про землю - лишняя дырка земли много проблем не создаст. Делать ее следует там, где меньше всего проводов торчать будет и меньше всего важных цепей проходит. Я на себе испытал сколько времени и нервов экономит простая петелька из проволоки, когда не надо думать "где земля?", а найдя ее - "Как сюда подключиться?", особенно когда щупов 3 (осцил и мультиметр), а рук всего две. Много матов сложишь, когда пытаешься что-то поймать на осцилле, второй рукой нажимая кнопку, когда вдруг отваливается земля.

А схему я гляну вечером, щас уже башка не варит, всю ночь курсовик досчитывал...

-= Александр =- писал(а):Пара диодов много места не займет. Тем более у тебя двуслойка. Мало места - это вот так: download/file.php?id=4005&mode=view - на этой однослойке и правда хрен что еще впихнешь. (делалось специально под ЛУТ)

Да ну вас блин в следующей версии... запарился я уже переразводить 100 раз для отладки будем специальные 3-пиновые делать модули со встроенным резистором и светодиодом

-= Александр =- писал(а):А про землю - лишняя дырка земли много проблем не создаст. Делать ее следует там, где меньше всего проводов торчать будет и меньше всего важных цепей проходит. Я на себе испытал сколько времени и нервов экономит простая петелька из проволоки, когда не надо думать "где земля?", а найдя ее - "Как сюда подключиться?", особенно когда щупов 3 (осцил и мультиметр), а рук всего две. Много матов сложишь, когда пытаешься что-то поймать на осцилле, второй рукой нажимая кнопку, когда вдруг отваливается земля.

Да там в куче мест земля торчит, нафига её еще специально выводить то? в клемму тыкнулся и готово.

-= Александр =- писал(а):А схему я гляну вечером, щас уже башка не варит, всю ночь курсовик досчитывал...

Да я уже отдам пожалуй на производство схему, а то чего ждать то... или ты про ошибки в разводке?

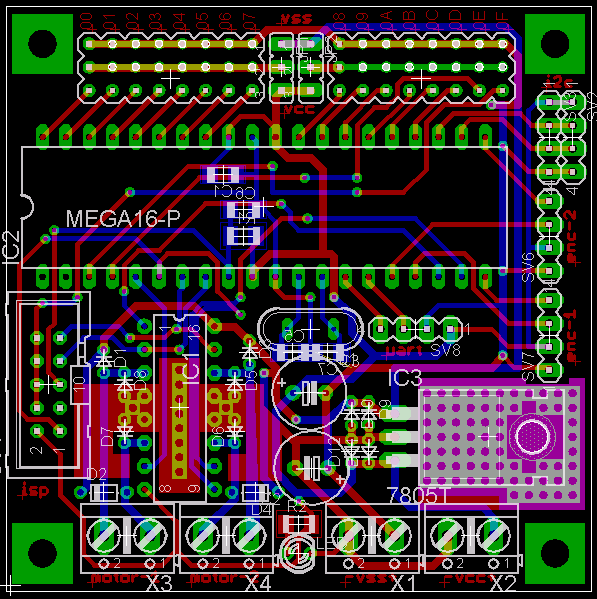

В общем вот это отдаю в производство:

Добавлено спустя 4 часа 53 минуты 44 секунды:
Еще более новая версия

Забыл отметиться, печатка была позавчера (13.02) отдана на производство, скрестим пальцы и ждем
