Идея - Зрение из оптических датчиков мышки

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Идея - Зрение из оптических датчиков мышки

Сообщение EdGull » 09 ноя 2007, 08:51

Оптическая мыша стоит 5 уёв, а никак не 25!!!
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Идея - Зрение из оптических датчиков мышки

Сообщение Myp » 09 ноя 2007, 10:50

http://www.acroname.com/robotics/info/a ... sharp.html
вот тама есь картинки и описалово

я так полагаю что в той части куда приходит свет стоит призма или нечто что отклоняет луч
(чтоб он по матрице наиболее длинный путь делал)

использовать квадратную матрицу от мышки совершенно неудобно..


у мну от сканера осталась микруха размером ээээ ну с мегу 32 в DIP
там вдоль неё идёт узкое стеклянное окошечко и там внутри линейка CCD
если бы найти такие микры в продаже....

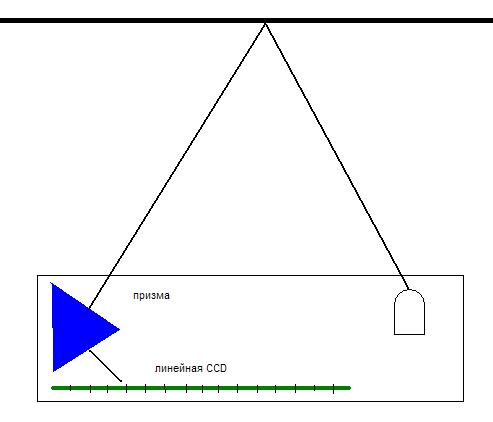

Вложения
ACDSee BMP Image.jpg
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Идея - Зрение из оптических датчиков мышки

Сообщение Digit » 09 ноя 2007, 10:55

Myp писал(а):я так полагаю что в той части куда приходит свет стоит призма или нечто что отклоняет луч
(чтоб он по матрице наиболее длинный путь делал)


В Шарпах, если не ошибаюсь, линза асферическая стоит...
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Идея - Зрение из оптических датчиков мышки

Сообщение Myp » 09 ноя 2007, 11:28

Digit писал(а):В Шарпах, если не ошибаюсь, линза асферическая стоит...


а вот хрен знает...
я чото попытался поискать картинки разорбранного шарпа но не смог
так что мб там и асфферическая линза


короче смысл моего поста в чём, а вот в чём, что из мышиного сенсора сделать дальномер эмммм нереально

viewtopic.php?p=22594#p22594
даже если снять крышку с отверстием с сенсора
то получаем мааасенький квадратик из пикселов
как его юзать хз...
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Идея - Зрение из оптических датчиков мышки

Сообщение Digit » 09 ноя 2007, 12:00

Myp писал(а):короче смысл моего поста в чём, а вот в чём, что из мышиного сенсора сделать дальномер эмммм нереально

viewtopic.php?p=22594#p22594
даже если снять крышку с отверстием с сенсора
то получаем мааасенький квадратик из пикселов
как его юзать хз...


Ну, теоретически его можно считать планкой из 16 пикселей. Если по нему будет скользить луч, то на одну из координат забить, а по второй получать расстояние... только надо "нулевое" положение как-то запомнить - мыша же дает относительное перемещение...

:pardon: Хмы... Да, не получается чего-то :)
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Идея - Зрение из оптических датчиков мышки

Сообщение Ant0ny » 09 ноя 2007, 12:16

Digit писал(а):Ну,
теоретически его можно считать планкой из 16 пикселей. Если по нему
будет скользить луч, то на одну из координат забить, а по второй
получать расстояние... только надо "нулевое" положение как-то запомнить
- мыша же дает относительное перемещение...

:pardon: Хмы... Да, не получается чего-то :)

Ну почему не получается? По тому же принципу что и лазер + вебкамера.
Искать на картинке какой пиксель самый яркий в одной строке.
Вот только диапазон измерений небольшой получится, всего-то 16 пикселей в линейке...

а линейка со сканера большую точность могла бы дать, это мысль!
токо зачем призма? Объектив перед линейкой поставить чтоб изображение отраженного луча на окошко попадало
Последний раз редактировалось Ant0ny 09 ноя 2007, 12:23, всего редактировалось 1 раз.
Аватара пользователя
Ant0ny

Сообщения: 113
Зарегистрирован: 04 июн 2007, 17:48
Откуда: Сумы
ФИО: Анатолий Анатольевич

Re: Идея - Зрение из оптических датчиков мышки

Сообщение Digit » 09 ноя 2007, 12:19

Ant0ny писал(а):Ну почему не получается? По тому же принципу что и лазер + вебкамера.
Искать на картинке какой пиксель самый яркий в одной строке.
Вот только диапазон измерений небольшой получится, всего-то 16 пикселей в линейке...

а линейка со сканера большую точность могла бы дать, это мысль!


В том то и дело, что с мышиного сенсора ты не номер пикселя получаешь, а относительное перемещение...
:oops: А, млин, туплю! У некоторых же можно картинку получать. Ну, если обрабатывать картинку "вручную" (контроллером своим), то можно попытаться видимо
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Идея - Зрение из оптических датчиков мышки

Сообщение Ant0ny » 09 ноя 2007, 12:26

Digit писал(а): Ну, если
обрабатывать картинку "вручную" (контроллером своим), то можно
попытаться видимо

Да, именно картинку использовать!
Но токо такие затраты и получить всего 16 градаций, невыгодно как-то
Аватара пользователя
Ant0ny

Сообщения: 113
Зарегистрирован: 04 июн 2007, 17:48
Откуда: Сумы
ФИО: Анатолий Анатольевич

Re: Идея - Зрение из оптических датчиков мышки

Сообщение Strijar » 09 ноя 2007, 13:07

Достало меня настраивать энкодер из мышиной оптопары - работает не очень четко. Импульсы конечно считает, а вот время между импульсами плавает. Решил взяться за датчик из оптической мышки ;) Вот например в мышке Logitech (две кнопки и колесо) стоит ADNS-2051 (DIP16), с квадратурным выходом (можно на прерывания повесить). Надо с оптикой еще поразбираться...
Аватара пользователя
Strijar

Сообщения: 587
Зарегистрирован: 28 авг 2006, 17:09
Откуда: Всеволожск (СПб)
прог. языки: С, Dao, Lua, VHDL, Verilog
ФИО: Олег Белоусов

Re: Идея - Зрение из оптических датчиков мышки

Сообщение Myp » 09 ноя 2007, 16:51

Ant0ny писал(а):токо зачем призма? Объектив перед линейкой поставить чтоб изображение отраженного луча на окошко попадало

как зачем, чтоб луч повернуть
чтоб при малом угле отклонения отражённого луча получить большое перемещение зайчика по линейке

хотя в оригинале там хз что стоит
я бы призму поставил...
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Идея - Зрение из оптических датчиков мышки

Сообщение Strijar » 09 ноя 2007, 17:46

Myp писал(а):чтоб при малом угле отклонения отражённого луча получить большое перемещение зайчика по линейке


Нужна не призма, а линза - объектив.
Аватара пользователя
Strijar

Сообщения: 587
Зарегистрирован: 28 авг 2006, 17:09
Откуда: Всеволожск (СПб)
прог. языки: С, Dao, Lua, VHDL, Verilog
ФИО: Олег Белоусов

Re: Идея - Зрение из оптических датчиков мышки

Сообщение Myp » 09 ноя 2007, 20:09

Strijar писал(а):Нужна не призма, а линза - объектив.


а зачем линзу? тем более асферичную
кода можно обойтись призмой или на крайняк зеркальцем =)

и вобще линза это тажа самая призма тока круглая =)

а вобще, у кого лишний шарп есть, разберите посмотрите чо там :lol:
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Идея - Зрение из оптических датчиков мышки

Сообщение Alex Gritsenko » 10 ноя 2007, 00:36

Чего-то мы больше фантазируем, чем придумываем :)
Аватара пользователя
Alex Gritsenko

Сообщения: 150
Зарегистрирован: 12 июл 2005, 16:10
Откуда: Харьков
прог. языки: Lua, C, JS

Re: Идея - Зрение из оптических датчиков мышки

Сообщение Ky7m » 24 дек 2008, 15:57
