Велокомпутер .

Обсуждаем рождающиеся мысли и результаты экспериментов.

Велокомпутер .

Сообщение The_Kurs » 13 авг 2007, 15:48

Вот решил сделать себе велокомпутер чтоб скорость мерял и расстояние ))) В качестве МК возьму либо мега16 либо мега128. Датчик скорости хотел сперва на акселерометре но увы не заказал((( Сейчас пытыюсь обычную магнитофонную головку и магнитик использовать. Магнитик цепляю на колесо а головку на раму и снимаю с неё импульсы что то неполучается(((
Может кто делал велокомп ? Как ещё можно реализовать ?
The_Kurs

Сообщения: 161
Зарегистрирован: 16 фев 2007, 16:33
Откуда: Петропавловск-Камчатский

Сообщение setar » 13 авг 2007, 16:12

малость тут обсуждали http://www.roboforum.ru/viewtopic.htm?t ... 5%EB%EE%2A
Аватара пользователя
setar
Site Admin

Сообщения: 9248
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение SSG » 13 авг 2007, 16:14

Вместо головки лучше из старого телефона геркон вылупить  :)
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение avr123.nm.ru » 13 авг 2007, 16:15

датчик холла нужно поставить - лучше с цифровым выходом. например от трамблера ВАЗ-2108 или из СД-рома
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение The_Kurs » 13 авг 2007, 16:36

avr123.nm.ru писал(а):ВАЗ-2108 или из СД-рома

А в каком месте в CD роме стоит ??? Лежит тут у меня один сидиром ))) А вот ВАЗ-2108 даже внешне не знаю как выглядит, неговоря уж о в каком месте трамблера он стоит ))))
А во флопиках его не используют ???
И каким образом его нужно будет установить на колесо ??? Вместо головки ???

А геркон это что такое ???
The_Kurs

Сообщения: 161
Зарегистрирован: 16 фев 2007, 16:33
Откуда: Петропавловск-Камчатский

Сообщение Myp » 13 авг 2007, 17:03

геркон:
2 металлические лпстинки с 2х сторон засунутые в стеклянную трубочку
если рядом с ними провести магнитом то эти железные пластинки под действием волшебства магнитизма слепляются друг с другом и замыкают цепь


в сидироме электронные герконы
стоят они там где главный мотор в центре, если разобрать мотор то там будут такие маасенькие чёрные пипки рядом с магнитопроводом
также они есть в компьютерных кулерах
и во флопике тоже есть
у меня например на флопике на мотор был приклеен магнитик и рядом с магнитом в плату был впаян геркон

вобщем црезвычайно интересные штуки =)
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15947
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение avr123.nm.ru » 13 авг 2007, 17:22

The_Kurs писал(а):
avr123.nm.ru писал(а):ВАЗ-2108 или из СД-рома

А вот ВАЗ-2108 даже внешне не знаю как выглядит, неговоря уж о в каком месте трамблера он стоит ))))


Спроси продавца - покажет. Еще книжки есть по ремонту авто и САЙТЫ даже !!!
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение MEXAHuK » 13 авг 2007, 18:40

Может кто делал велокомп ? Как ещё можно реализовать ?

Сам велокомпьютеров не делал, но повидал их достаточно много.
Классический конструктив датчика - магнит на спице и геркон на вилке.
Геркон, как правило, залит компаундом, в пластиковом корпусе.
Далее - два провода до самого компа, комп считает импульсы.
В некоторых моделях - радиоканал от геркона до компа-приемника.
Но, то, какой используется канал передачи данных - не суть важно. По крайней мере на этом этапе  :wink:
Важно то, что герконы прекрасно справляются с этой задачей и используются всеми
основными производителями велокомпьютеров.
Может быть и тебе имеет смысл использовать классическую конструкцию ?
Аватара пользователя
MEXAHuK

Сообщения: 216
Зарегистрирован: 07 янв 2005, 23:39
Откуда: г.Норильск, Россия
прог. языки: Pascal, C, C++
ФИО: Раф Попов

Сообщение MegaBIZON » 13 авг 2007, 19:00

При том, что проще некуда, и сложнее - незачем.
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Master » 13 авг 2007, 19:24

Купить готовый он дешевле МК.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение -= Александр =- » 13 авг 2007, 20:01

ИМХО:
Минусы
1)Будут большие проблемы с вибрацией и водой.
2)Он будет довольно здоровых размеров.
3)Будет есть больше энергии.

Плюсы
1)Можно сделать подсветку! (мне часто ее очень нехватает) или даже диодные индикаторы.
2)Можно сделать там-же гудок и управление фонарем/габариткой.
3)Можно встроить компас.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение MegaBIZON » 13 авг 2007, 21:30

2 -= Александр =-
Уж ты-то смог бы подсветку к велокомпу примутить...
А уж "габаритку" просто кнопкой на руль вынести.
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение -= Александр =- » 14 авг 2007, 00:22

Так оно и сделано... Но внешняя подсветка не рулит...  :roll:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение The_Kurs » 14 авг 2007, 02:21

Проведу последние испытания катушки и магнита если заработает то оставлю если нет  буду искать геркон или датчик холла))) Геркон у меня оказывается был из какого то магнитафона давным давно достал там он кажется за реверс отвечал ))) Поюзаю из флопика датчик холла как я понял там их аж три стоит (у меня 4 стоит). И куллер с седюком посмотрю )

Ну в магазине естественно дешевле  .... зато так своими руками интереснее )))
The_Kurs

Сообщения: 161
Зарегистрирован: 16 фев 2007, 16:33
Откуда: Петропавловск-Камчатский

Сообщение -= Александр =- » 14 авг 2007, 02:33

Ты учти что dU=dФ/dt, а значит чем быстрей магнит пролетает - тем большее напряжение генерится! А значит на низкой скорости от нее будет толку мало...

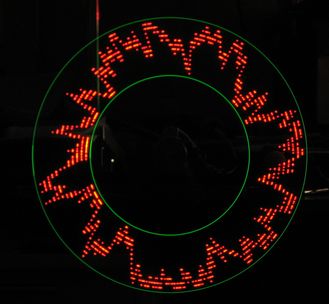

Я вот такую штуку себе на колесо сделал - там датчик Холла стоит - все круто!  :wink:
Вложения
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич
