Солнечный водонагреватьель с наведением на Солнце

Обсуждаем рождающиеся мысли и результаты экспериментов.

Сообщение Master » 06 июн 2007, 11:16

$ilent писал(а):
MegaBIZON писал(а):Я бы написал чё про схему твою, но никак не пойму, зачем там косяк диодов :shock: Просто не знаю...
Вот и молчу :?

Чтобы ток самоиндукции в момент выключения двигателя не спалил транзисторы...

Вот вот.

Поставил по совету Мура (ударение на первый слог :)) вместо фотодиодов в Proteusе переменные резисторы - работает. Нада будет попробывать собрать на L298 и фотодиодах и маленьким моторчиком порулить.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Myp » 06 июн 2007, 11:23

[off]я так тсопы симулировал =)
подключал кнопки и тыкал их
чтоб проверить как МК моторами рулить будет =)[/off]
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Master » 06 июн 2007, 11:26

Так ТСОПы же вроде есть в базе? Или они не интерактивные?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение MegaBIZON » 06 июн 2007, 17:36

$ilent писал(а):
MegaBIZON писал(а):Я бы написал чё про схему твою, но никак не пойму, зачем там косяк диодов :shock: Просто не знаю...
Вот и молчу :?

Чтобы ток самоиндукции в момент выключения двигателя не спалил транзисторы...

Хе... Понял :)
Ну тада да, всё вроде правильно...
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Master » 15 июн 2007, 14:05

Вот модель для протеуса на переменниках.
Вложения
vodogreyka.rar
(14.88 КиБ) Скачиваний: 67
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Master » 15 июн 2007, 14:11

А вообще вчера по телеку видел на выставке солнечный гелиоколектор. Китаезы выпускают.  Представляет собой термос тока без дна. Трубка с двойными стенками, между стенками вакуум. На внутренней трубке спецпокрытие, которое поглащает солнечное тепло, а наружная трубка препятствует отдаче полученного тепла излучением. Дядька говорит что вот я держу типа трубку, а у нее на внутренней поверхности 200 градусов. Заливает туда воду и она кипеть начинает. Тока фирма которая у нас в Одессе этим занимается сайта своего не имеет, поэтому цены ХЗ. А в нете искать ломает. Такая установка установленная на крыше может давать до 100 л кипятка в сутки, говорят что даже зимой работает если солнце есть, тока что то я не верю.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Myp » 15 июн 2007, 16:11

а нахрена трубкой то??
зеркалами то удобней в одно место фокусировать
и как он в трубку воду заливает чтоб закипела если она трубка без дна :shock: ???
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение SSG » 15 июн 2007, 17:53

Ну дык там наверное не трубка, а колба, к которой шланги подключаются
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение Myp » 15 июн 2007, 18:42

а всё понял
стормозил просто
там внутри вода течёт а свет поглащается спец покрытием которое снаружи внутренней трубки =)
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Master » 15 июн 2007, 23:41

Myp писал(а):а всё понял
стормозил просто
там внутри вода течёт а свет поглащается спец покрытием которое снаружи внутренней трубки =)

Вот-вот. Тока таких трубок в одной установке штук 20 и в длину они 1,5 метра.

Этавот кто-нибудь смотрел мой файл к протеусу? Там номиналы ресторов по 100Ом на базу не мало? И еще если фотодиод ставить на базу вместо переменного резистора, то последовательно тоже нада резистор?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение atreid » 30 июл 2007, 17:48

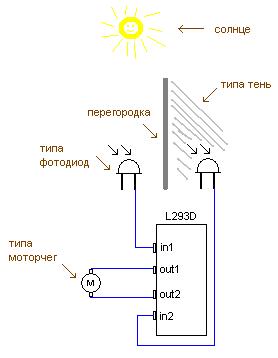

Если исчо итересно, то вот такая схемка (главное принцип).
В принципе это тоже самое о чем говорил MegaBIZON
- Овеликий гуру! Да снизайдет...
Извините - это так, наболело :)

Конечно L293D эту байду не потянет, надо собирать мост на транзюках.
Просто микросхему нарисовать проще чем кучу транзюков :)
Вложения
На солнце.JPG
Если надо нарисую на транзюках
На солнце.JPG (11.43 КиБ) Просмотров: 576
atreid

Сообщения: 43
Зарегистрирован: 27 июн 2007, 07:47
Откуда: Чита
прог. языки: Делфи
ФИО: Олег

Сообщение Master » 30 июл 2007, 22:45

О оно это самое дерево. Оно круто нада попробывать. Правда у нас жара +33 в тени. Так что пока на солнце можно не наводить :)
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение atreid » 31 июл 2007, 04:38

А у нас +38 (тоже в тени)  :wink:
Рад если дайствительно пригодится :)
К стати если примастрячить еще один двигатель, то можно не только поворачивать, но и наклонять. Чтобы, ну полный перпендыкуляр!! к солнцу  :)  И будет вам щасье  :D
8)
atreid

Сообщения: 43
Зарегистрирован: 27 июн 2007, 07:47
Откуда: Чита
прог. языки: Делфи
ФИО: Олег

Сообщение Master » 31 июл 2007, 12:43

Ну я так и хотел чтобы два движка от стеклоподъемников ВАЗ.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение atreid » 31 июл 2007, 19:28

Ну и всё! Стафь еще два светодиода, только перегородку горизонтально, и суперсистема супернаведения готова  :)
К стати тогда можно и LD'ху заюзать, только на выходы танзисторы помощнее, да хоть реле...
Сорри. Че-то меня понесло.. вы итак это лучше меня знаете..

Короче что знал фсё выдал  :)  (такая вот находка для шпийона)
atreid

Сообщения: 43
Зарегистрирован: 27 июн 2007, 07:47
Откуда: Чита
прог. языки: Делфи
ФИО: Олег
