Солнечный водонагреватьель с наведением на Солнце

Обсуждаем рождающиеся мысли и результаты экспериментов.

Сообщение Master » 02 июн 2007, 18:36

[off]Ага очень бюджетный вариант :) Я такую башню по телеку видел. Там мужик брал бревно и проводил им по сфокусированному лучу и доска загоралась.[/off]
2 MegaBIZON
И где обещанная схема?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение lebaon » 02 июн 2007, 19:24

[off]а что? потренируйся на водонапорной башне, вскипяти воду в резервуаре  :twisted:[/off]
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Сообщение MegaBIZON » 03 июн 2007, 17:39

Master писал(а):2 MegaBIZON
И где обещанная схема?


[off]Да я тут неделю уже в инет не ходил - с моторашкой промаялся... Башка ваще пустая под каждые пол-второго ночи, как до дому доберался...[/off]

Да и ваще чо, ты разве сам не того?.. мдя... Я-то, чесно, и не расщитывал, что ты и в самом деле возжелаешь схемку.

Тут блин схема обычного Н-моста :? Только номиналы придётся экспериментно выдумывать.
Всётаки на солнце смотреть... ярко, намного ярче любой лампочки.

Тебе тут куда интереснее с механикой помутить придётся :lol:
В таких-то макромасштабах...
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Master » 03 июн 2007, 21:29

То что в схеме Н-мост это понятно, но ведь в данный момент времени должно быть только одно плечо моста. А значит какая-то часть схемы должна решать какой из фотодиодов освещен больше. Вот именно эту часть схемы я и не знаю как реализовать.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение MegaBIZON » 03 июн 2007, 21:33

Ну что тут скажешь...
Я чесно не понял тогда, о чём идёт речь :?
Одно плечо моста? И как при этом работать всему устройству...

То ли, как говориться, лыжи не едуть, то ли я чего-то не пойму.
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Master » 03 июн 2007, 21:56

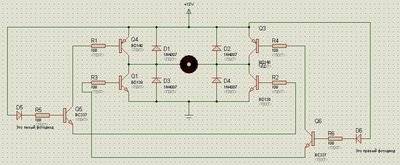

Короче вот схема с Н-мостом, но она кажется не правильная.
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Master » 04 июн 2007, 22:14

Есть кто живой?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Myp » 04 июн 2007, 22:55

[off]а ты по какому поводу таким вопросом интересуешься?[/off]
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Master » 04 июн 2007, 23:08

[off]Нарисовал схему и все молчат, че я зря полчаса в протеусе потратил[/off] Вроде смотрю на схему кажется рабочая, но че то как то  :roll:
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Myp » 04 июн 2007, 23:12

[off]эммм
ну если она симулируется то наверно рабочая...[/off]
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Master » 04 июн 2007, 23:14

Myp писал(а):[off]эммм
ну если она симулируется то наверно рабочая...[/off]

А он не симулирует я не знаю как в библиотеке называются фотодиоды. fotoled не катит пытался по названиям из прайса нету там таких.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Myp » 05 июн 2007, 09:30

а ты вместо них или параллельно поставь кнопки с резисторами :lol:
или тумблеры
и нажимай по очереди мышкой
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение MegaBIZON » 05 июн 2007, 18:09

Я бы написал чё про схему твою, но никак не пойму, зачем там косяк диодов :shock: Просто не знаю...
Вот и молчу :?
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Master » 06 июн 2007, 02:27

MegaBIZON писал(а):Я бы написал чё про схему твою, но никак не пойму, зачем там косяк диодов :shock: Просто не знаю...
Вот и молчу :?

Каких D1-D4?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение $ilent » 06 июн 2007, 09:19

MegaBIZON писал(а):Я бы написал чё про схему твою, но никак не пойму, зачем там косяк диодов :shock: Просто не знаю...
Вот и молчу :?

Чтобы ток самоиндукции в момент выключения двигателя не спалил транзисторы...
$ilent
