**avr123.nm.ru** » 05 мар 2007, 22:54

Myp писал(а):короче ну всех нафик

Здорово !

**Myp** » 06 мар 2007, 01:26

блин ничё не работает
инет вырубаеться
хочу спать

вот вопщем моя козявка
кому не жалко гляньте чё там такое

**Myp** » 06 мар 2007, 01:29

avr123.nm.ru писал(а):Возможно так будет работать:

На минус "-" всех ОУ подай 2.5 вольта через диод шоттки bat54 типа. И вывод 1 через такие диоды к входам "-" усилителя 1 и 2. "-" и "+" всех ОУ заземли резисторами 22 кОм

"+" всех ОУ это входы.

Хорошо бы найти модель ОУ на 1-3 Ампера.

Если LM358 то :

Выходы ОУ нужно подать на бызы 2х транзисторов TIP npn и pnp на 2-5 ампер. два эмитера пары образуют выход микрухи. коллекторы к земле и общему питанию модели и ОУ.

Питание модели подключить через батарейку 1 вольт минусом к выводу 16.

тока что прочитал реплай твой
сил нет проверять умираю спать хочу
даже не могу понять что ты сказал
может завтра днём разберусь на свежую голову

**avr123.nm.ru** » 06 мар 2007, 01:45

http://www.pic16.com/down02/Proteus7.0.rar

вот вроде с крякой - НЕ ПРОВЕРЯЛ !

**Myp** » 06 мар 2007, 20:18

диод шоттки bat54 типа

а что это значит?
в протеусе нету бат54. чё это вобще такое?:)

**Myp** » 06 мар 2007, 21:38

ничего не понял
вывод 1 минус плюс
ничё не понятно

вот у ОУ есть +и- питания это то что к боковым сторонам треугольника
ещё у него есть выход, это из вершины выходит
и есть ещё 2 входа, инвертирующий - и неинвертирующий + это они оба из одной стороны треугольника идут

нету там 16 вывода к которому минус 1 вольт подключать :shock:

вот как я понял надо сделать
тоесть я не понял но сделал

вот, буду тут сидеть пока ктонить не скажет почему лыжи не едут...

**MegaBIZON** » 06 мар 2007, 21:46

Гы, вот скачал, открыл, гляжу - думал, хоть пойму чо это такое...
непоэл. Во я буратино

Чё это у тебя, а? Просто шоб я уснуть смог...

**Myp** » 06 мар 2007, 21:49

ну в идеале это ровно половина от l293 =)

**avr123.nm.ru** » 07 мар 2007, 02:21

Myp писал(а):нету там 16 вывода к которому минус 1 вольт подключать

где это я предлагал ? посмотри внимательно!

**avr123.nm.ru** » 07 мар 2007, 02:25

про транзисторы - я ж написал куда коллекторы подключить.

зачем резисторы в питании ОУ ?

зачем диоды с выходов ОУ на вход ???
=======

сделай так как я написал. не надо мудрить.

**avr123.nm.ru** » 07 мар 2007, 03:19

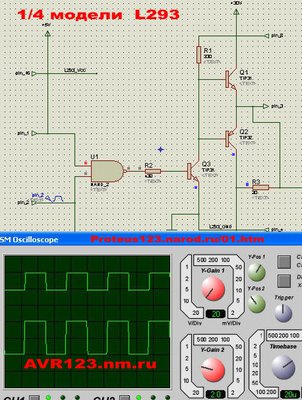

Вот вариант - питание подключил для симуляции. R3 - нагрузка.

Таких нужно 4 модуля.

**Myp** » 07 мар 2007, 10:45

ты не поверишь, я сделал всё так как прочитал =))

Питание модели подключить через батарейку 1 вольт минусом к выводу 16.

вот тут я не понял...

коллекторы к земле

а у меня разве не к земле??:shock:

И вывод 1 через такие диоды к входам "-" усилителя 1 и 2.

ну там вывод с цифрой 1 есть только 1 ну я его и подцепил =)

"-" и "+" всех ОУ заземли резисторами 22 кОм

ну ктож знал что надо подтягивать входы а не питание=)

UPD

коллекторы к земле и общему питанию модели и ОУ.

а блин, вот я карела не русская, тока что понял что написано

**avr123.nm.ru** » 07 мар 2007, 12:35

Моя схема выше должна ормально работать без ОУ - попробуй.

Я опять забыл как "отцепить" питание логической микрухи от общего GND чтоб модкль можно было не соединять с GND схемы. Хотя обычно они соединяются.

**Federikko** » 14 мар 2007, 03:54

Столкнулся примерно с такой же проблемой в протеусе.. Вышел из положения так

В верхней части половина L293. IN1 и IN2 соответственно Input1 и Input2.

**avr123.nm.ru** » 16 мар 2007, 01:27

Спасибо, интересно.
