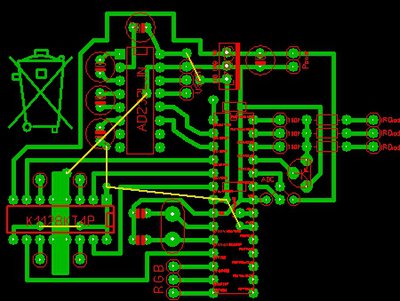

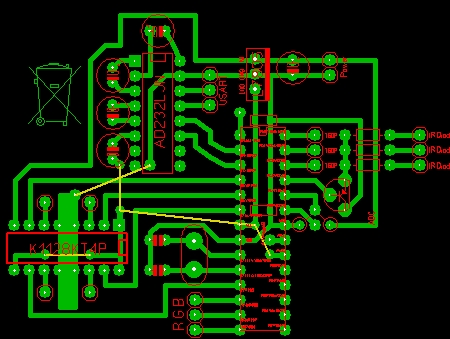

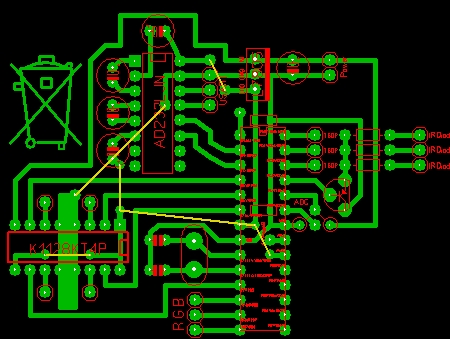

вот короче новая версия платы =)
прилепил места для двух смд кондёрчиков


можно землю не вести снаружи так далеко а взять из под микры rs232???



кста никто не знает как ёмкость смд кондёров определяется??
они тока цветом отличаются =/
коричневые и розовые

земля - не очень хороше но под пиво пойдет

только вот, у тебя же 232-конвертор вроде безкондерный?
нафиг тогда ты эти привертел?
да и я не вижу где идет питалова этого конвертора.

разводка делителя мне не нравится (незнаю почему, но не нравится)
ну и подстроечник туда нуна! бат - подстроечник - отвод на ацп и прочую ...
тыж не будеш перепаивать 10 раз один и тотже резюк?
да и подстроечником проще повертеть чем потом долго подбирать коэффицент...

гыыыыы
точно

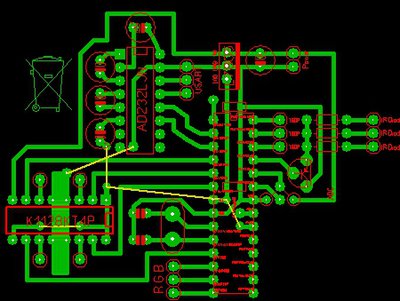

а запитать то я забыл конвертер
вот чёрт ещё одну перемычку...

кстати я туда ставлю как раз именно обычный
который кондёры просит =)
интересно а можно ему электролиты старые подсунуть вместо керамики?
ну нету у меня керамики =/


нащёт разводки...
ну я типа сначало подберу на коленке сопротивление
а потом коэф подгоню =)
а резисторы вполне там номано стоят, торчком =)


меня волнует вопрос что осталось аж 6 ног  незанятых...
нерационально както
нуно на них чтото повесить
полноцветный RGB светодиод я уже  повесил так что ещё светиков не предлагайте =)

хм
сижу ковыряюсь с прошивкой
нашёл косяк забавный
кода из уарта принимаем команду то сохраняем её в буфер

и блин оказалось если потом принимаем любой левый символ то опять повторяется последняя команда
так какона храницца в буфере и он не очищается

вот теперь думаю, можно ли както быстро очистить массив из 3х символов???
ну чтоб бац и пустой
ато посимвольно очищать както не фонтан

Код: Выделить всё • Развернуть

сим сим buffer[] очистись;

или типа  того...

семен-сименыч! так нужно было фифо буфер делать!

чтото навроде этого: (ща намалякую )

Код: Выделить всё • Развернуть

typedef unsigned char uchar;
typedef unsigned int  uint;

#define FIFO_DATA_LEN 30

uchar fifo_data[FIFO_DATA_LEN]; // буфер
uchar fifo_in, fifo_out;        // счетчики

void put_fifo(uchar in)
{ // кладем в буфер
   if(fifo_in++ > FIFO_DATA_LEN)
   {
      fifo_in = 0;
   }
   fifo_data[fifo_in] = in;
}

uint get_fifo(void)
{ // забираем из буфера
   if(fifo_out++ > FIFO_DATA_LEN)
   {
      fifo_out = 0;
   }
   if(fifo_in == fifo_out)
   {
      return 0xFFFF; // нет новых данных
   }
   return fifo_data[fifo_out];
}

чё?
какой ещё фифо
ничё незнаю

какой буфер умею такой и сделал
вот так я его заполняю

Код: Выделить всё • Развернуть

                        buffer[i] = simvol;
                        i++;

таким же макаром можно и очищать
но чёто это не кошерно


ну вобще про фёст ин фёст аут я слушал
но как его юзать и чем он мне поможет...

чем поможет?
да хотябы тем что ненужно ничего чистить
в прерываниях просто скидываеш поступающие данные
а когда надо читаеш
(реализацию читалки мона и изменить по своит нуждам ...)

хммммм
да это тогда меняет всю мою концепцию на корню
надо над этим подумать...

имхо это ускорит работу моей программулины

опять поднял проект из долгого ящика
заказал детальки для платы управления



тут попутно задумался
а можно ли к кпк подсоединить мышку комовскую?

компорт в кпк есть вполне полноценный

мб кто чё слышал о драйверах для ком мышки для виндоус мобайл??

вот жеж чёрт
сижу допаиваю плату
затык


номер раз
у меня там стоит фильтр из индуктивности и конденсатора
ктото мне советовал какой кондёр взять и какую индуктивность
вот яж забыл ужо какой кондёр а схемы то я не рисовал...


номер два
для делителя забыл какие резюки нужны...

воистину бесчеловечные эксперименты

пока эти грёбаные мелкие СМД паял все пальцы сжог

кароче ну нах нафиг эти СМД
если чё буду ещё разводить буду всё выводное делать...


замучался припаивать теплоотвод к драйверу моторов
тоже плюнул свернул толстый медный провод пружинкой и припаял эту импровизированную хрень к микре
вроде как номано вышло тепло отводит здорово

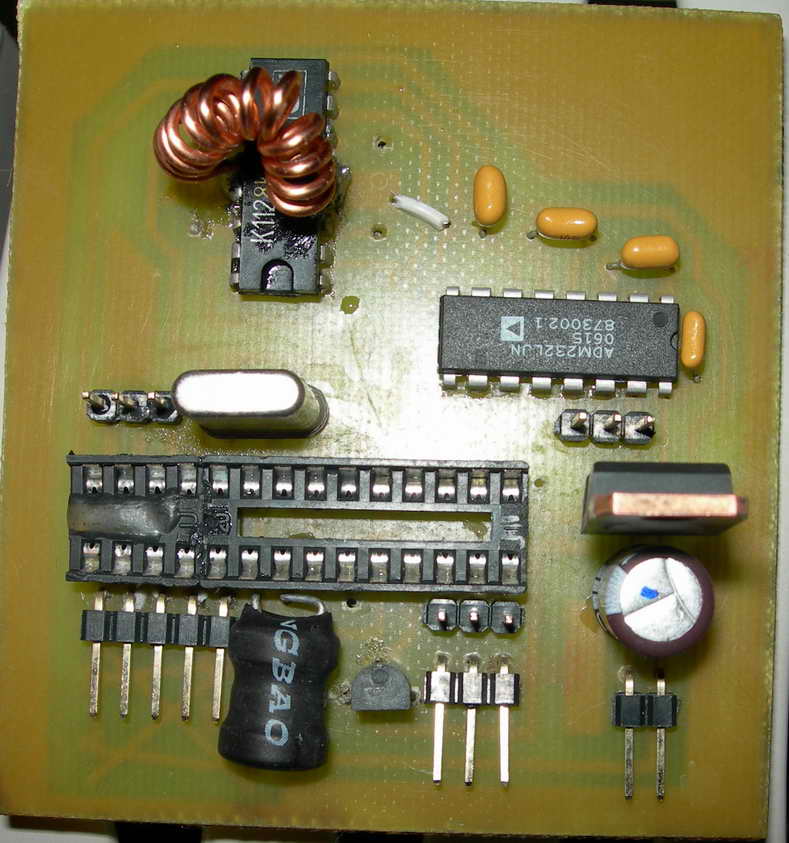

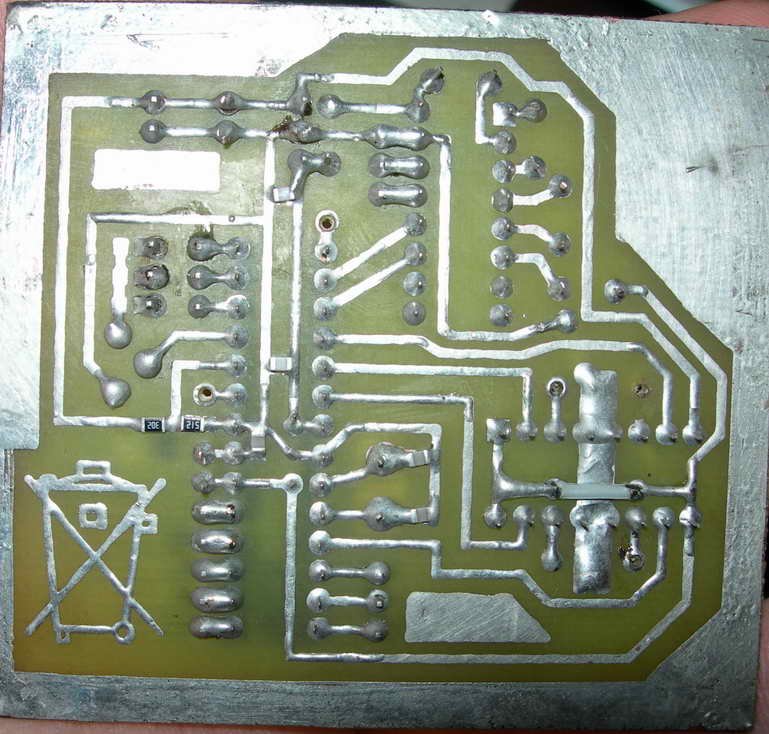

вот вощем

то что получилось

осталось посчитать резюки для ИК диодов и готово
можно ставить мк и тестить



пока мучал драйвер двигателя отошла 1 дорожка от текстолита
мб даже драйвер перегрел...
если не заработает придётсо ставить запасной =)

Воиститну бесчеловечные эксперементы.
Вот за что я не люблю СМД так это за то что потом пальцы болят, их лучше в кухонном гриле паять, тогда класно получается. Сам не делал видел статью в нете.

Myp писал(а):пока эти грёбаные мелкие СМД паял все пальцы сжог

а я, вот, люблю смд, только чтоб полюбить сначило пришлось купить острый-преострый пигцет, до этого тоже они не нраились

что там сложного спичкой держишь и паяешь, достаточно один конец прихватить
