Доброго дня.
Родилась идея создания чпу фрезера на контроллере ардуино, в инете нашел несколько вариантов исполнения.
Если кто уже строил подобный станочек поделитесь опытом пожалуйста.
 |
roboforum.ruТехнический форум по робототехнике. |
|
|
Arduino CNC
| Реклама | ||||
|
|
|
|||
 |
||||
Re: Arduino CNC
dccharacter » 25 янв 2016, 04:55
Дык от 3Д принтера отличается только электроникой и механикой. Ставь на 3Д принтер вместо экструдера дремель и получишь шаткий слоупочный фрезер
Или я че-т не понимаю и есть нюансы?
Или я че-т не понимаю и есть нюансы?-
dccharacter - Сообщения: 4995
- Зарегистрирован: 10 дек 2010, 13:16
- Откуда: Красногорск МО
- прог. языки: C, Python, wiring/processing
- ФИО: Андрей
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: Arduino CNC
hudbrog » 25 янв 2016, 08:18
Строго говоря, никто не мешает поставить прошивку grbl и построить все на самом обычном рампсе. Дальше проблема, если на фрезере шаговики помощнее, то может не хватить стандартный драйверов. Можно взять дешевые cnc'шные контроллеры на lpt'шный порт и подключить вместо lpt порта напрямую в arduino (вообще ничего не надо дополнительно для этого), а там опять прошивка типа того же grbl.
-
hudbrog - Сообщения: 1585
- Зарегистрирован: 14 май 2008, 15:49
- Откуда: Москва
- ФИО: Алексей
Re: Arduino CNC
Myp » 25 янв 2016, 11:34
можно конечно шильд, но вобще он нужен тока для красоты)
достаточно просто соединить проводами с любой ардуиной в которой зашита GRBL.
Добавлено спустя 19 минут 7 секунд:
но самый дешевый, на TB6560, будет раза в 4 дороже чем a4988, а току там всего на 0.5 ампера больше, что не принципиально.
вначале надо с размером определиться, для настольного фрезера размером А4, драйвер на 2,5 ампера и моторов типа nema17 будет нормально.
достаточно просто соединить проводами с любой ардуиной в которой зашита GRBL.
Добавлено спустя 19 минут 7 секунд:
не, лптшные драйвера это слишком высокая вероятность глюкалова, если и брать то тока те которые сделаны в виде отдельных модулей.hudbrog писал(а):Можно взять дешевые cnc'шные контроллеры на lpt'шный порт и подключить вместо lpt порта напрямую в arduino
но самый дешевый, на TB6560, будет раза в 4 дороже чем a4988, а току там всего на 0.5 ампера больше, что не принципиально.
вначале надо с размером определиться, для настольного фрезера размером А4, драйвер на 2,5 ампера и моторов типа nema17 будет нормально.
-
Myp - скрытый хозяин вселенной :)
- Сообщения: 18018
- Зарегистрирован: 18 сен 2006, 12:26
- Откуда: Тверь по прозвищу Дверь
- прог. языки: псевдокод =) сила в алгоритме!
- ФИО: глубокоуважаемый Фёдор Анатольевич
| Реклама | ||||
|
|
|
|||
|
||||
Re: Arduino CNC
esisl » 25 янв 2016, 11:50
Примерами на "дешевые cnc'шные контроллеры на lpt'шный порт" не осчастливите?
- esisl
- Сообщения: 1480
- Зарегистрирован: 23 июл 2012, 15:24
Re: Arduino CNC
robovan » 25 янв 2016, 11:57

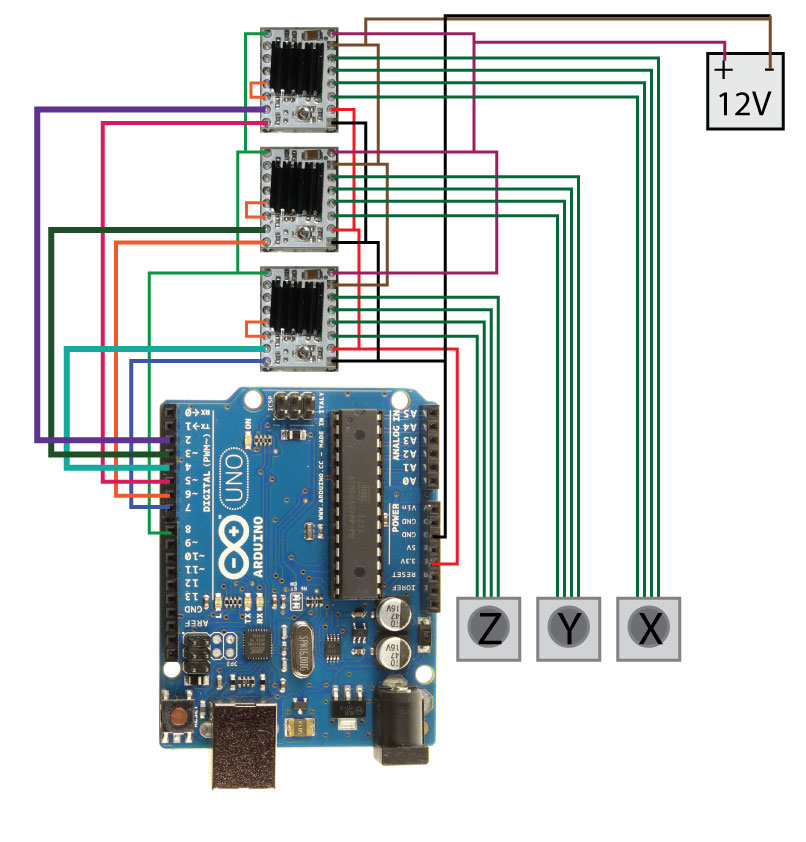

То есть шилд только для удобства монтажа я так понял. Можно отдельно купить 3 драйвера шаговиков (они относительно дешёвые) и проводами соединить с ардуино любой. У меня есть мега и нано.
-
robovan - Сообщения: 1536
- Зарегистрирован: 04 сен 2012, 00:39
- Откуда: Украина
- ФИО: Владимир
Re: Arduino CNC
hudbrog » 25 янв 2016, 12:10
esisl писал(а):Примерами на "дешевые cnc'шные контроллеры на lpt'шный порт" не осчастливите?
Ну вот например: http://ru.aliexpress.com/item/4-axis-cn ... 573c1b9084
Хотя я бы такое брать и не стал, но их и подобное кидают часто в комплекты для сборки цнц, типа такого:
http://ru.aliexpress.com/item/4-Axis-CN ... f8f4d41d73
Хотя сам контроллер фигня, но учитывая стоимость моторов отдельно, иногда можно взять и комплектом, имхо.
-
hudbrog - Сообщения: 1585
- Зарегистрирован: 14 май 2008, 15:49
- Откуда: Москва
- ФИО: Алексей
Re: Arduino CNC
robovan » 25 янв 2016, 13:27

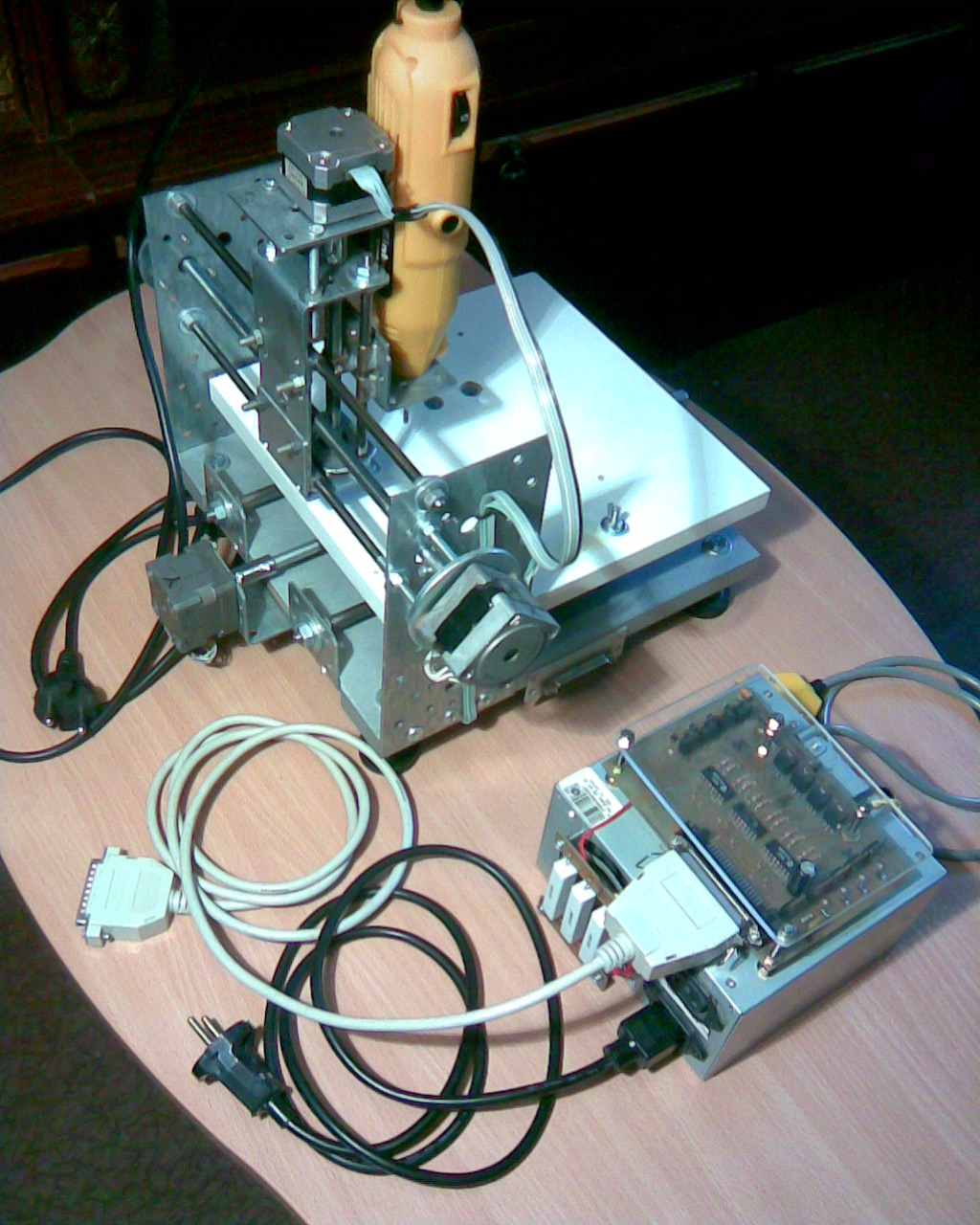

Станочек планирую маленький, типа такого как на фото:
Я просто вижу 2 варианта:

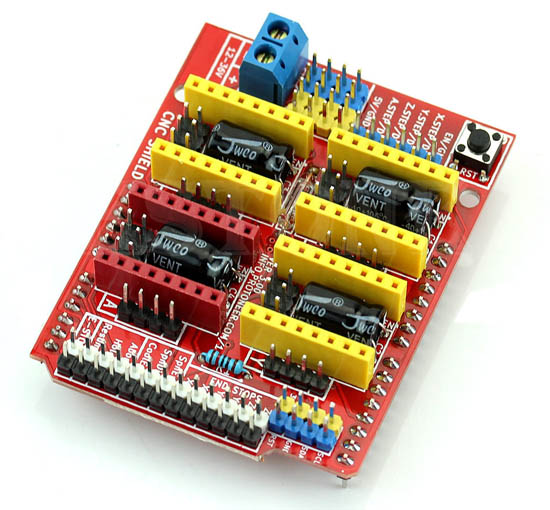

купить CNC Shield v3.00 +DCCduino Uno R3 SMD +3шт A4988 = 383грн
или просто купить 3шт A4988 = 120грн.
Второй вариант дешевле но нужно проводами соединять.
Добавлено спустя 1 минуту 44 секунды:
Я просто вижу 2 варианта:
купить CNC Shield v3.00 +DCCduino Uno R3 SMD +3шт A4988 = 383грн
или просто купить 3шт A4988 = 120грн.
Второй вариант дешевле но нужно проводами соединять.
Добавлено спустя 1 минуту 44 секунды:
- Вложения
-
-
-
-
robovan - Сообщения: 1536
- Зарегистрирован: 04 сен 2012, 00:39
- Откуда: Украина
- ФИО: Владимир
Re: Arduino CNC
Dmitry__ » 25 янв 2016, 13:53
-
Dmitry__ - Сообщения: 8033
- Зарегистрирован: 13 янв 2011, 15:25
- Откуда: Санкт-Петербург
Re: Arduino CNC
Myp » 25 янв 2016, 14:03
они наконец допилили раздельные скорости/ускорения по осям
можно использовать говношаговики вместе с нормальными
можно использовать говношаговики вместе с нормальными
-
Myp - скрытый хозяин вселенной :)
- Сообщения: 18018
- Зарегистрирован: 18 сен 2006, 12:26
- Откуда: Тверь по прозвищу Дверь
- прог. языки: псевдокод =) сила в алгоритме!
- ФИО: глубокоуважаемый Фёдор Анатольевич
Re: Arduino CNC
robovan » 26 янв 2016, 13:50

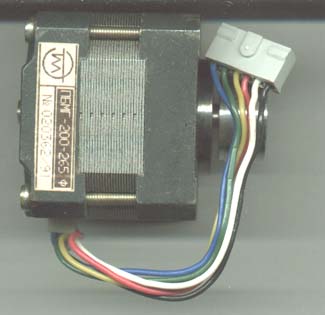

ПБМГ-200-265-2
есть парочку таких, от старых флопиков. но они униполярные.
есть парочку таких, от старых флопиков. но они униполярные.
- Вложения
-
- PBMG-200-265.jpg (19.39 КиБ) Просмотров: 6423
-
robovan - Сообщения: 1536
- Зарегистрирован: 04 сен 2012, 00:39
- Откуда: Украина
- ФИО: Владимир
Re: Arduino CNC
Madf » 26 янв 2016, 15:27
Не знаю, я бы наверное всё-таки на "мозге" не экономил, взял бы что-нить из этого.
Я понимаю ещё самому ставить эксперименты/изучать механику+железо с собственным софтом, но если время и здоровье дорого, то лучше взять заведомо надежную и гибкую вещь.
ps: были бы вы в Москве, я бы бесплатно мог отдать USB мозг старый от станка (я на нём даже толком не работал), пытался эту китайску дрянь дорабатывать...но увы, проще было заменить.
Я понимаю ещё самому ставить эксперименты/изучать механику+железо с собственным софтом, но если время и здоровье дорого, то лучше взять заведомо надежную и гибкую вещь.
ps: были бы вы в Москве, я бы бесплатно мог отдать USB мозг старый от станка (я на нём даже толком не работал), пытался эту китайску дрянь дорабатывать...но увы, проще было заменить.
- Madf
- Сообщения: 3298
- Зарегистрирован: 03 янв 2012, 12:55
- Откуда: Москва
- прог. языки: VB6, BASCOM, ASM...
Re: Arduino CNC
robovan » 26 янв 2016, 16:21
http://ru.aliexpress.com/item/New-produ ... 67263.html
это случайно не такой у вас?
это случайно не такой у вас?
-
