Arduino CNC

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Arduino CNC

Сообщение robovan » 14 июл 2017, 21:29

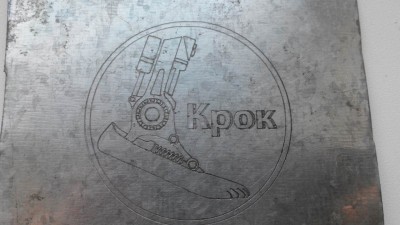

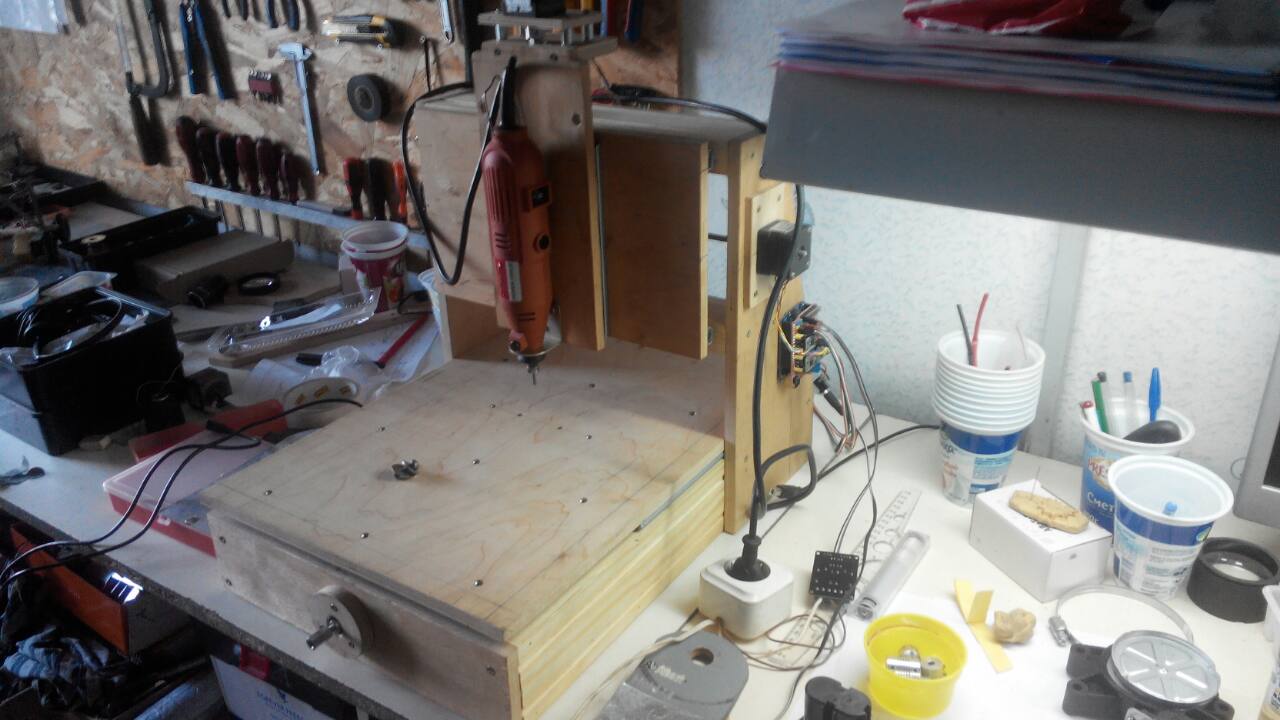

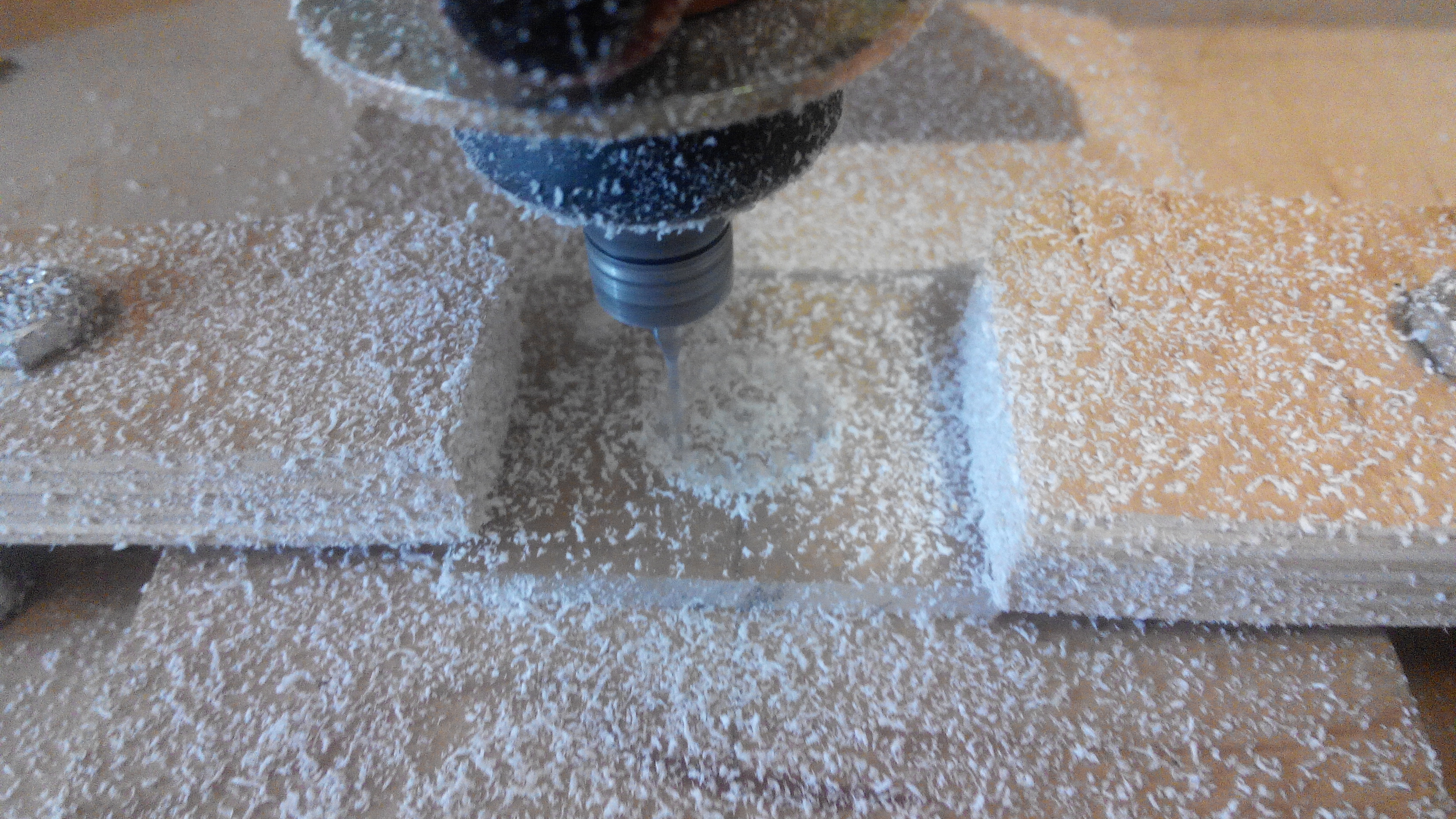

первая стружка так сказать.
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1536
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение robovan » 18 июл 2017, 21:40

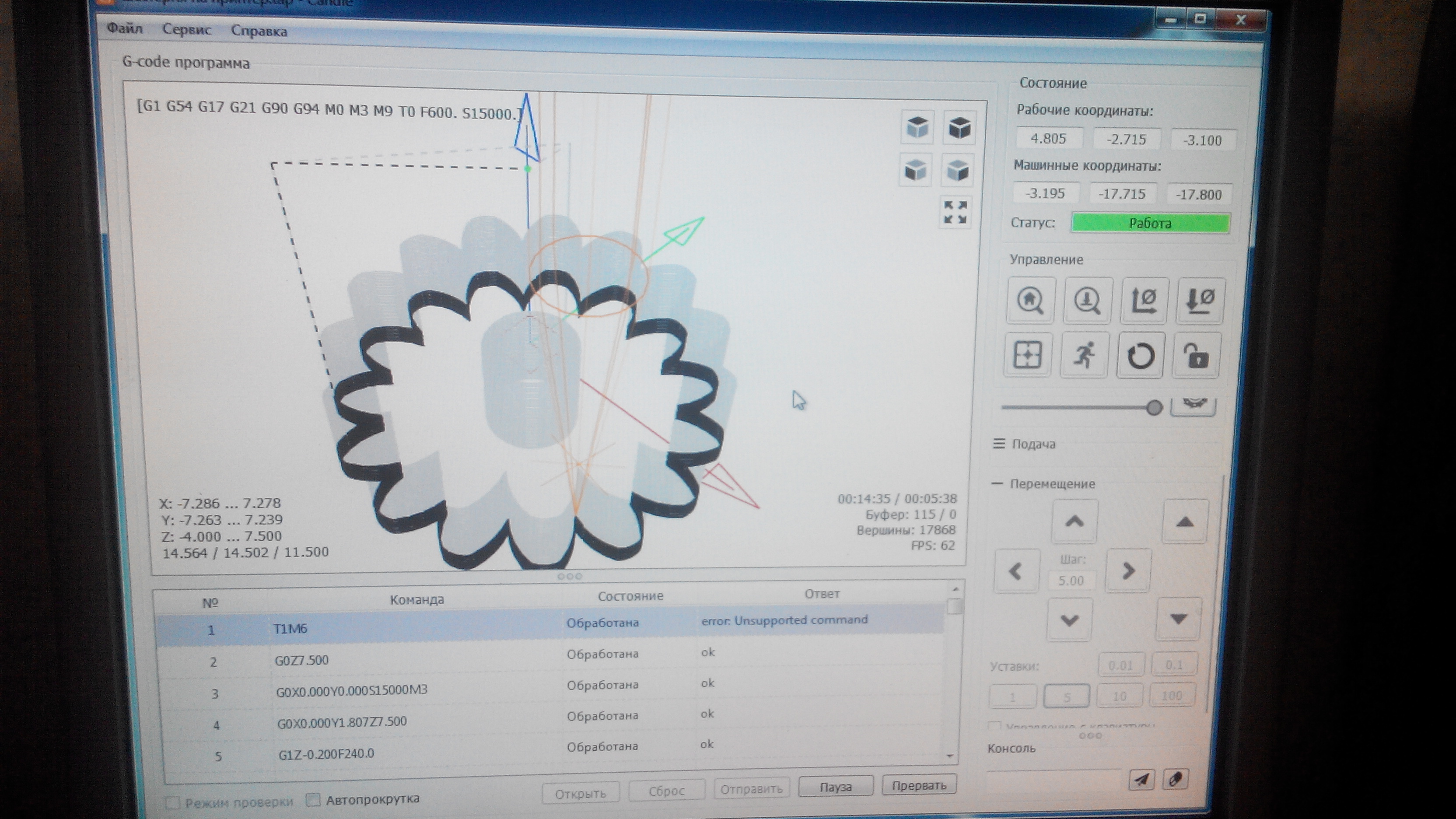

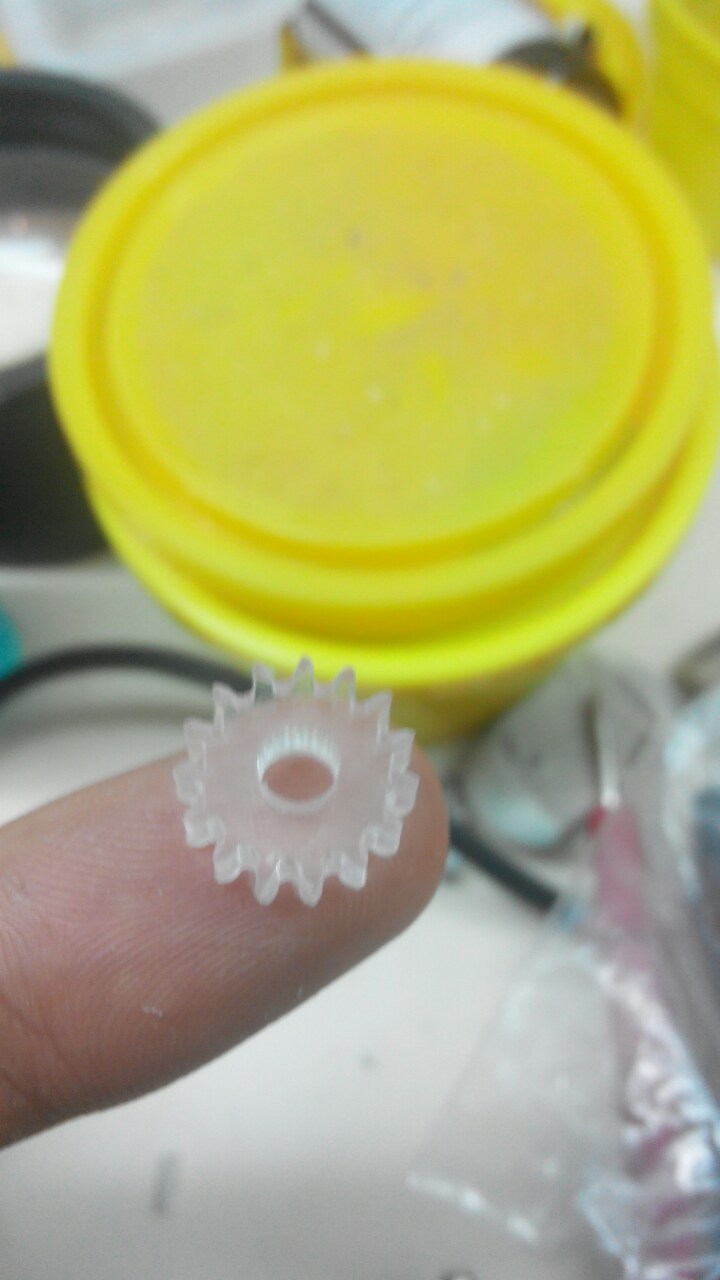

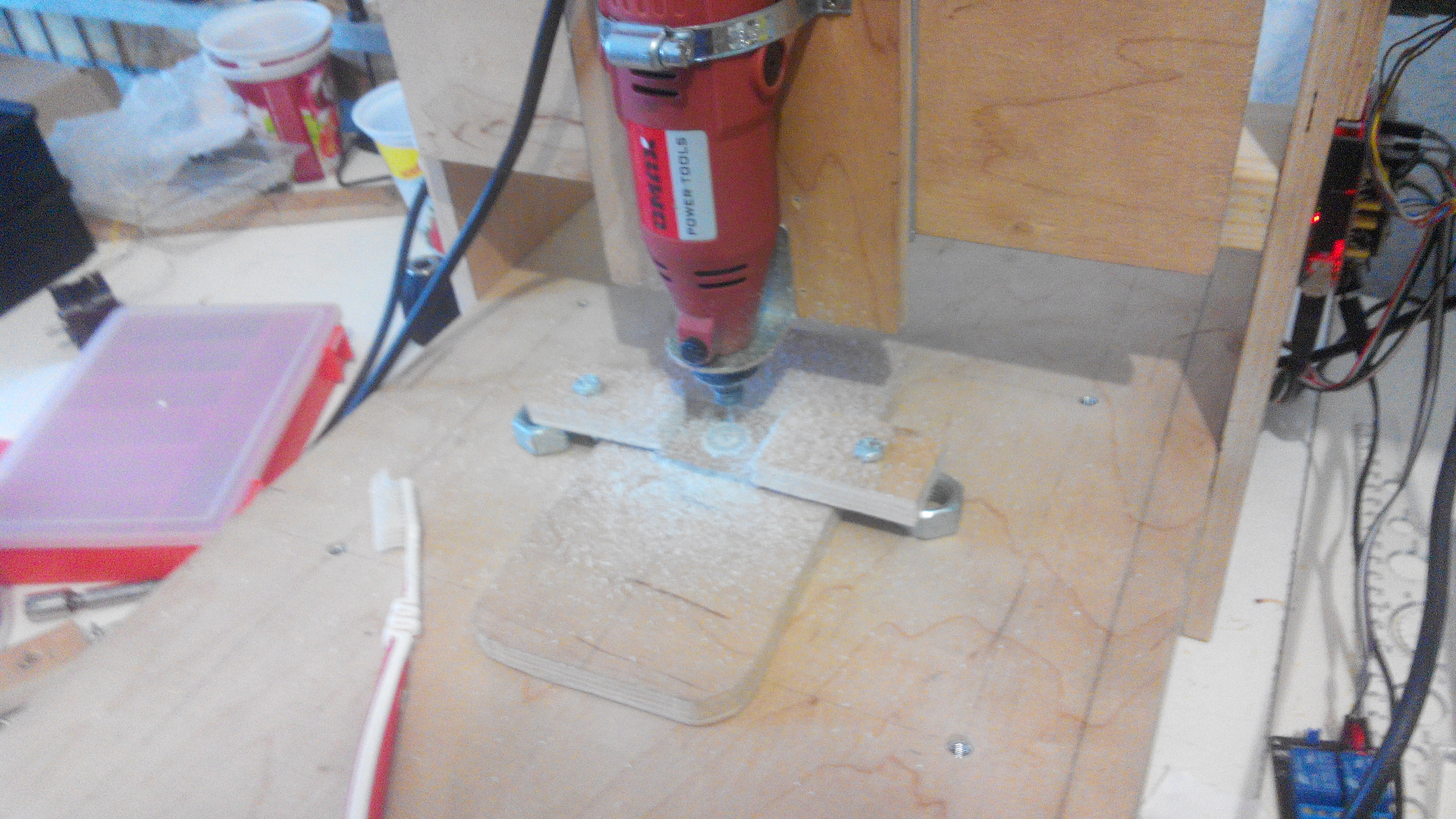

Режем шестерню из оргстекла

Добавлено спустя 42 минуты 25 секунд:
:)
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1536
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Dmitry__ » 18 июл 2017, 23:42

robovan писал(а):Режем шестерню из оргстекла

Зачем ты людей лишаешь работы? :cry: :D
Аватара пользователя
Dmitry__

Сообщения: 8016
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CNC

Сообщение robovan » 19 июл 2017, 21:17

Dmitry__ писал(а):Зачем ты людей лишаешь работы? :cry: :D

A я чё? Я ниче. Другие вон чё, и ничё, а я чуть чё, и сразу вон чё! :roll:

Добавлено спустя 3 минуты 45 секунд:
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1536
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Madf » 20 июл 2017, 12:25

Dmitry__ писал(а):Зачем ты людей лишаешь работы? :cry: :D

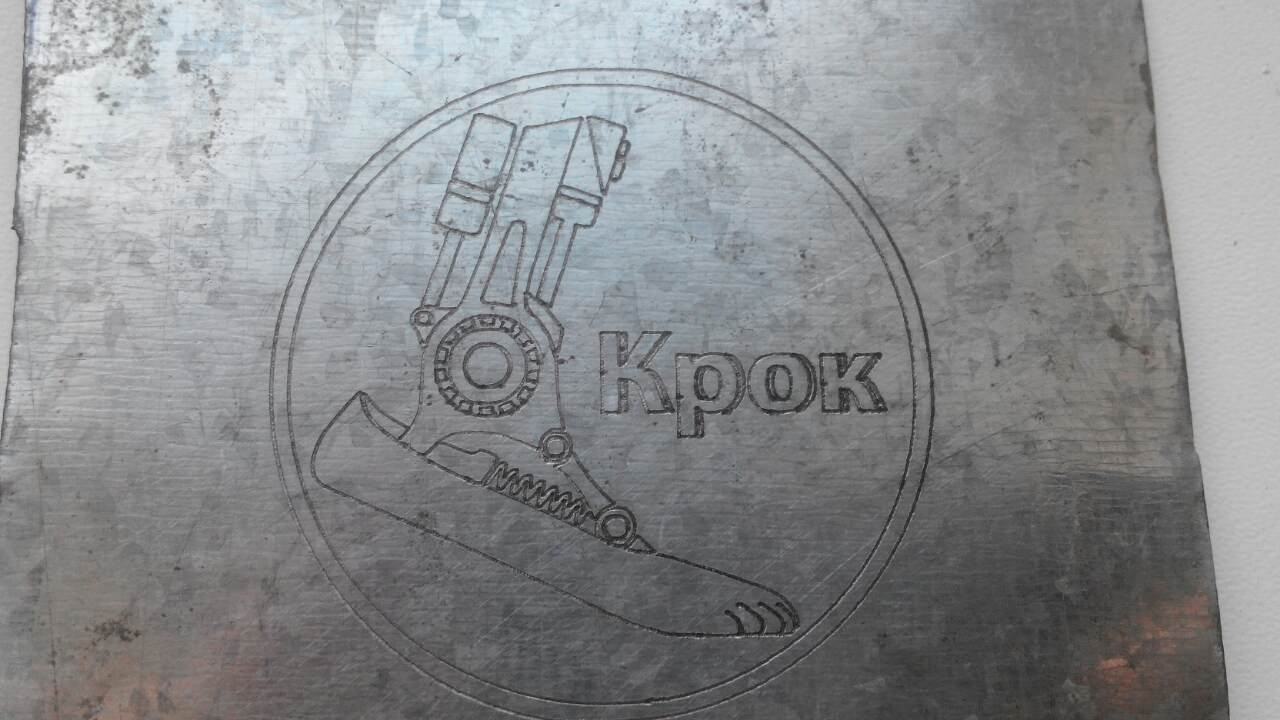

Ой да ладно, я себе как-то шайбочки точил:


Для квадров, готового не нашел.
Madf

Сообщения: 3253
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino CNC

Сообщение robovan » 20 июл 2017, 17:50

для чего??
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1536
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение ilalexey » 20 июл 2017, 18:09

Madf писал(а):Ой да ладно, я себе как-то шайбочки точил

Железная выдержка.
Аватара пользователя
ilalexey

Сообщения: 3116
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение robovan » 21 июл 2017, 20:51

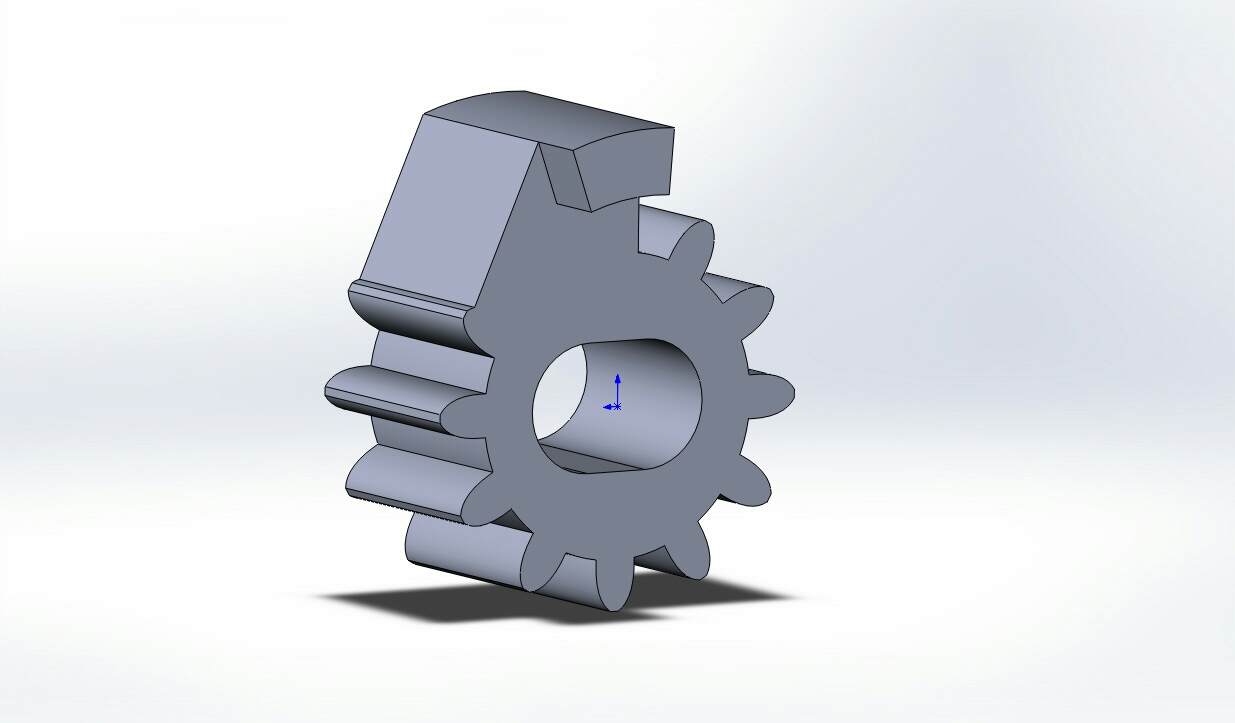

еще такую надо сделать. Щас изучаю powerMill
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1536
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение Madf » 22 июл 2017, 13:54

Проблема одна, внешние углы получаются идеально, а вот внутрение прямая зависимость от фрезы, но всё равно скругленные. :( Недостаток фрезеровки.
Вообще всю обработку стараюсь делать одно фрезой, чтобы потом не совмещать миллиметры, ибо в основном мелочевку клепаю.
А шайбы я делал написано для чего, после картинок. ;)
Madf

Сообщения: 3253
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino CNC

Сообщение robovan » 23 июл 2017, 22:10

хорошо когда детали не имеют острых внутренних углов))
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1536
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение dccharacter » 24 июл 2017, 23:08

Madf писал(а)::( Недостаток фрезеровки.

Не, это инженер забыл технологу проект показать :-)
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Arduino CNC

Сообщение Madf » 25 июл 2017, 13:32

Я это к тому, что мелкую шестеренку с нормальными зубьями фиг выточишь, нужно изначально проектировать с учетом инструмента.
Madf

Сообщения: 3253
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino CNC

Сообщение robovan » 25 июл 2017, 17:59

ну так ))) надо смотреть по симуляции что получается. я вот смотрел на концевой фрезе 0.5мм там прямо шикарный профиль выходит

Добавлено спустя 8 минут 41 секунду:

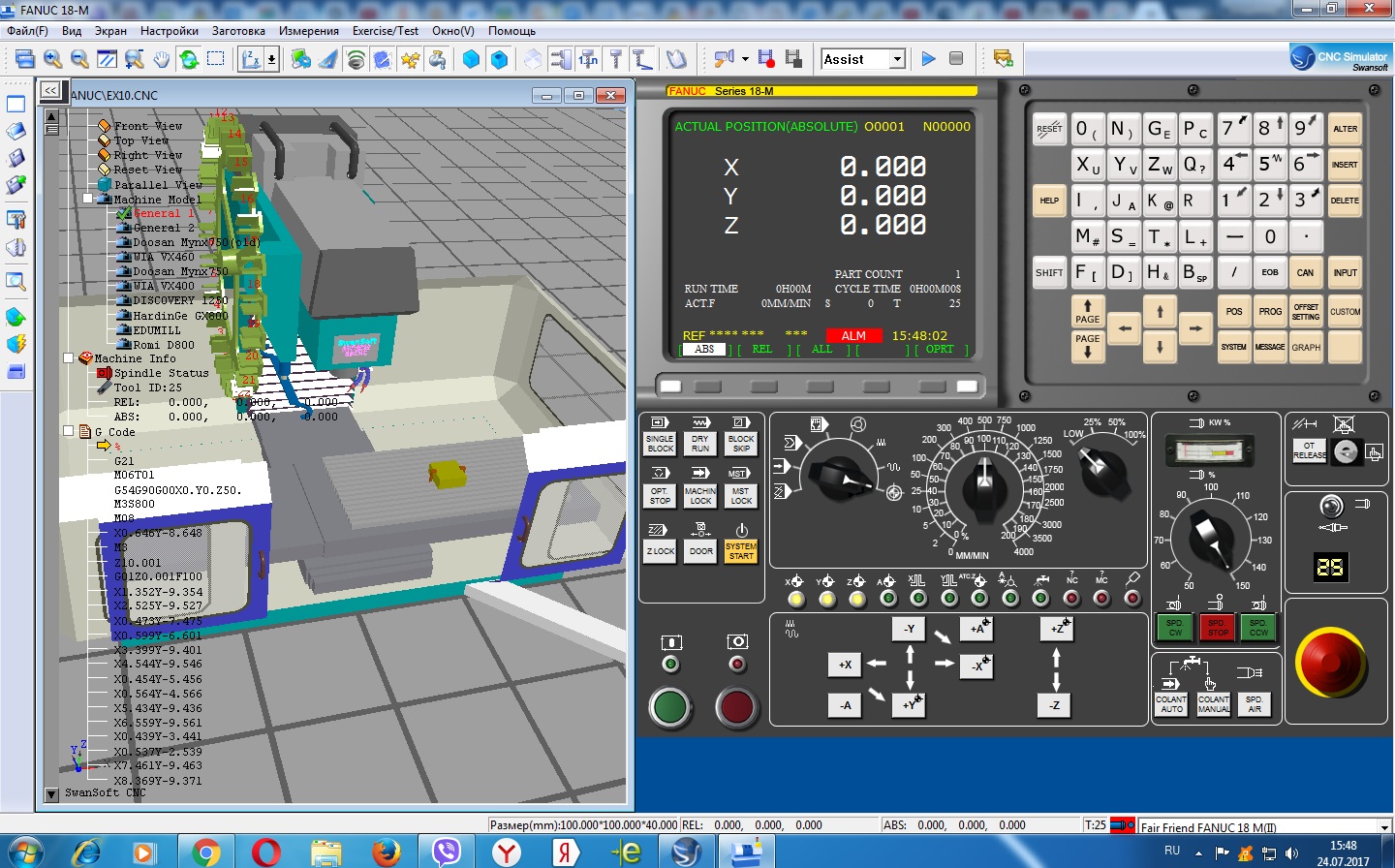

немного не по теме: поставил я симулятор, изучаю работу на промышленных чпу. :crazy:
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1536
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Arduino CNC

Сообщение ilalexey » 25 июл 2017, 18:23

robovan писал(а):надо смотреть по симуляции что получается. я вот смотрел на концевой фрезе 0.5мм там прямо шикарный профиль выходит

Может я чего не так понимаю, но разве такие вещи по симуляции определяют? Это же не принтер. Вроде в чертеже это прикидывают.
В твоей шестерне, что выше, острые внутренние углы. Ни одна фреза тебе их не сделает на твоём станочке.
Делай 4-ю ось :)

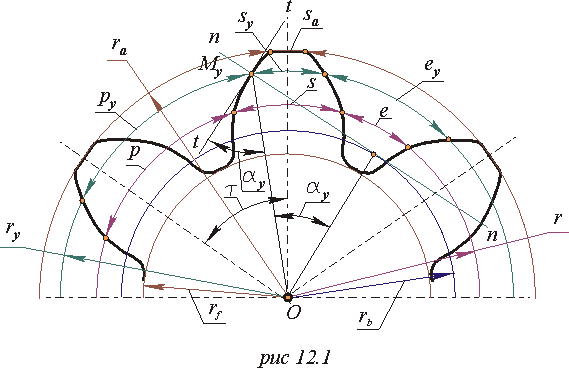

Или начерти полноценную(картинка) шестерню и прикинь внутренние радиуса.
Вложения
Аватара пользователя
ilalexey

Сообщения: 3116
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Arduino CNC

Сообщение robovan » 26 июл 2017, 12:57

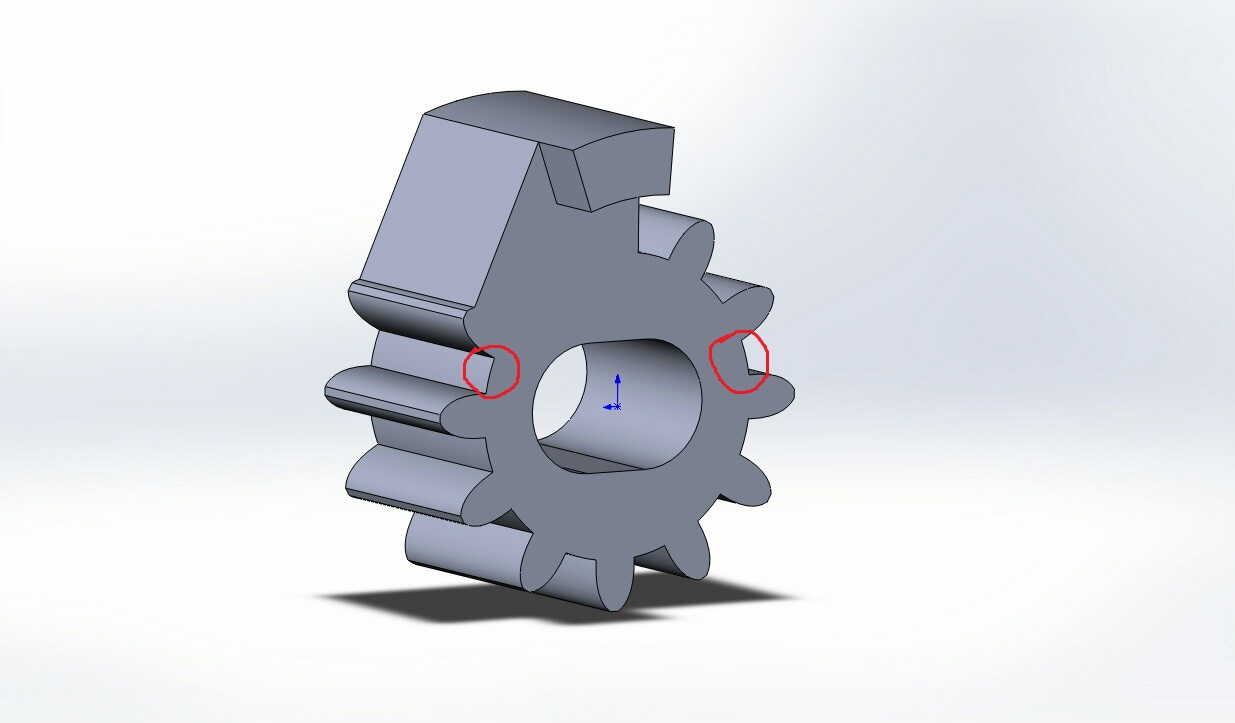

ААА я понял вы про эти места?? то абсолютно не принципиально)) можно и округлые.
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1536
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир
