Идея редуктора=)

Обсуждаем рождающиеся мысли и результаты экспериментов.

?

Казнить
9
60%
Помиловать
6
40%

Всего голосов : 15

Re: Идея редуктора=)

Сообщение Plastilinstyle » 15 окт 2012, 09:53

не, этот драйвер не пойдёт, там нагрузка 2А, надо замерить ток мотора шуруповёрта без нагрузки и с заблокированным валом и с этих показаний уже смотреть
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: Идея редуктора=)

Сообщение wirusoal » 15 окт 2012, 14:51

Plastilinstyle писал(а):не, этот драйвер не пойдёт, там нагрузка 2А, надо замерить ток мотора шуруповёрта без нагрузки и с заблокированным валом и с этих показаний уже смотреть


Понятно,ну,на данный момент я не покупал моторы,а то боялся,что куплю да зря.. :(
wirusoal

Сообщения: 61
Зарегистрирован: 26 сен 2012, 13:37
Skype: wirusoal
ФИО: Паршиков А.А

Re: Идея редуктора=)

Сообщение Plastilinstyle » 19 окт 2012, 20:19

да и просто по ссылке переходишь на страницу с драйвером-второе сообщение-сразу всё понятно :D

Добавлено спустя 1 минуту 12 секунд:
forum8/topic12082.html
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: Идея редуктора=)

Сообщение uz6 » 21 окт 2012, 13:50

можно попробовать редуктор от элекроотвертки http://www.parkflyer.ru/33402/product/531190/?refcat=178

момент 1,5Н*м
Аватара пользователя
uz6

Сообщения: 110
Зарегистрирован: 12 фев 2008, 15:00
Откуда: Шахты
прог. языки: Delphi, Python, ну и асм немного

Re: Идея редуктора=)

Сообщение wirusoal » 21 окт 2012, 17:13

uz6 писал(а):можно попробовать редуктор от элекроотвертки http://www.parkflyer.ru/33402/product/531190/?refcat=178

момент 1,5Н*м


Блин,точно,про электроотвертки я забыл,сейчас подберу вариант

Благодарю :wink:
wirusoal

Сообщения: 61
Зарегистрирован: 26 сен 2012, 13:37
Skype: wirusoal
ФИО: Паршиков А.А

Re: Идея редуктора=)

Сообщение nixxon86 » 21 окт 2012, 21:58

Я бы посоветовал драйвер ST L6203(5A)
По сравнению с L298 он требует меньше обвязки
nixxon86

Сообщения: 38
Зарегистрирован: 04 окт 2011, 22:14
Откуда: Серпухов
прог. языки: C++(CUDA)/C#,Delphi/Pascal,D

Re: Идея редуктора=)

Сообщение artyrix » 02 ноя 2012, 19:27

Спользовал я подобные редукторы из катушек. Да там все металическое а значит более менее прочное, все работает надежно, но не могу не согласится с господином kran. Передаточное отношение не так велико..

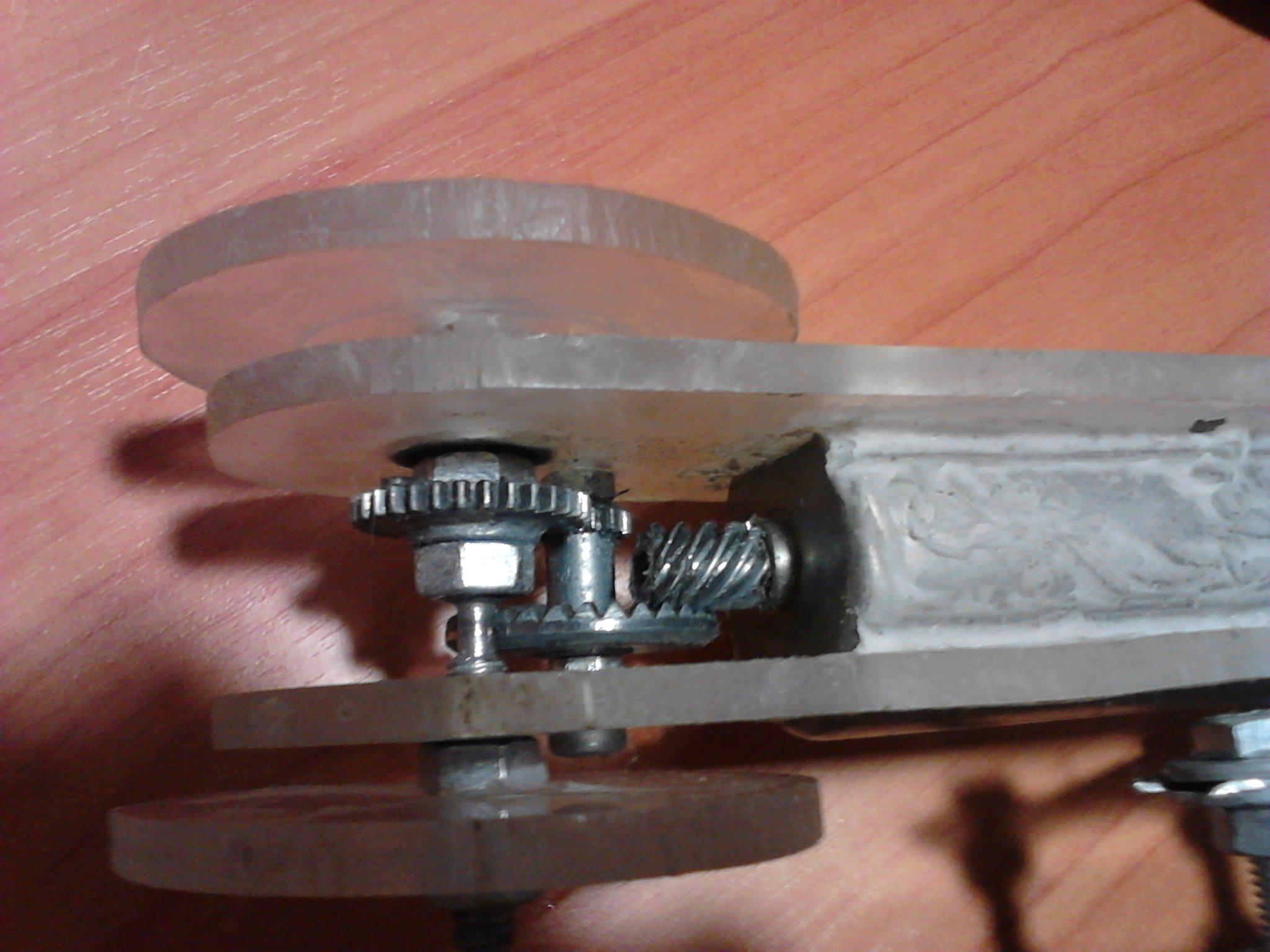

В принципе для игрушек можно использовать. Вот как на моей платформе устроено..
Всегда с улыбкой на лице и вечной грустью на душе.
Аватара пользователя
artyrix

Сообщения: 13
Зарегистрирован: 15 апр 2010, 20:51
Откуда: Ижевск

Re: Идея редуктора=)

Сообщение MegaBIZON » 02 ноя 2012, 23:55

впредь рекомендую заливать такие здоровенные фотки напрямую в форум.
примерно так:


и чиста по секрету: если нет множества мелких деталей и тонкостей, фотку не грех уменьшить.
__________________
за самодельную механику, собраную из всякого подножья, жму лапу :)
правда червяк там совершленно не в кассу. Ну крутит - и ладно. Но не в кассу.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6082
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Идея редуктора=)

Сообщение рома316 » 03 ноя 2012, 00:09

что за металл такой? на вид какой то непрочный)))или только на вид?
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: Идея редуктора=)

Сообщение robovan » 03 ноя 2012, 00:21

хм, на вид пайдет:-) а вообще я за использование готовых решений. все обычно упирается в денюжку. но робототехника одна из наиболее дорогих наук воть так вот;-)
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Идея редуктора=)

Сообщение nixxon86 » 03 ноя 2012, 15:53

рома316 писал(а):что за металл такой? на вид какой то непрочный)))или только на вид?

В идеале шестерни из стали СТ40Х.
На фотографии редуктор типа ЧЦ(червячно-цилиндрический)
На практике он по идее должен здорово шуметь(2-e цилиндрическое прямозубое зацепление)
nixxon86

Сообщения: 38
Зарегистрирован: 04 окт 2011, 22:14
Откуда: Серпухов
прог. языки: C++(CUDA)/C#,Delphi/Pascal,D

Re: Идея редуктора=)

Сообщение artyrix » 03 ноя 2012, 16:43

nixxon86 писал(а):На практике он по идее должен здорово шуметь(2-e цилиндрическое прямозубое зацепление)

Вы правы. Если шестерни плохо друг к другу прилегают то созается много шума.
Но для подавления шума можно использовать смазку.
Всегда с улыбкой на лице и вечной грустью на душе.
Аватара пользователя
artyrix

Сообщения: 13
Зарегистрирован: 15 апр 2010, 20:51
Откуда: Ижевск
