Насадка на ИК светодиоды для отсечения бокового излучения

Описание и обсуждение технологий самостоятельного изготовления компонент.

Насадка на ИК светодиоды для отсечения бокового излучения

Сообщение Radist » 17 июл 2009, 09:57

Хочу предложить способ снижения боковой подсветки ИК светодиодов. Логично предположить, что надо на светодиод надеть трубочку, с одной стороны будет выходить ИК, с другой стороны выводы светодиода. Это все просто. Вопрос возникает потом: что использовать для этих целей и где это взять. Можно использовать черную термоусадку, но это не очень эстетично выглядит, можно найти трубочку нужного диаметра, но не каждый найдет. Мой способ прост, доступен каждому роботостроителю и выглядит красиво.
Итак, берем электролитический конденсатор диаметром 6.3 мм (длину выбираете сами), откусываем ноги под ноль, удаляем пленку с надписями (а можно и оставить, на любителя), стачиваем напильником верхнюю крышку. Внутри будет содержимое, похожее на рулончик серо-коричневой бумаги. Ее надо аккуратно удалить. Я вкручиваю в нее небольшой шуруп и вытаскиваю его кусачками. При этом получаем полый алюминиевый цилиндр и неповрежденную резиновую шайбу с двумя отверстиями под выводы. Шайбу извлекаем. Светодиод вставляем со стороны спиленной крышки, потом надеваем шайбу и засовываем ее заподлицо. На некоторых типах светодиодов может помешать "юбочка", в таком случае ее спиливаем аккуратно надфилем.
В итоге получаем светодиод в алюминиевой рубашке, открытой только с одной стороны.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Насадка на ИК светодиоды для отсечения бокового излучения

Сообщение MiBBiM » 17 июл 2009, 10:13

интересно, но чересчур трудоемко имхо
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Насадка на ИК светодиоды для отсечения бокового излучения

Сообщение Digit » 17 июл 2009, 10:16

красиво.
трудозатраты относительно большие (если с термоусадкой сравнивать).
Но, как говорится, красота требует жертв! :) Так что кто за эстетику - тот потратит лишних 10 минут на диодик...
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Насадка на ИК светодиоды для отсечения бокового излучения

Сообщение rig » 17 июл 2009, 11:21

кондеры разные есть, как и светики, надо попробовать.
фото выложи если есть
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Насадка на ИК светодиоды для отсечения бокового излучения

Сообщение Radist » 17 июл 2009, 12:38

фото нет, я только сегодня придумал этот способ. Я попробовал - красиво. А вечером буду пробовать на ИК-дальномере. Фото не обещаю, но может быть после выходных.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Насадка на ИК светодиоды для отсечения бокового излучения

Сообщение contr » 17 июл 2009, 12:42

Можно пойтить дальше и к полученной трубочке приклеить линзочку от CD. А саму трубочку можно не только из электролита делать, но и проволоки, фольги и т.п.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Насадка на ИК светодиоды для отсечения бокового излучения

Сообщение Digit » 17 июл 2009, 12:51

ИМХО: проволока, фольга и т.п. - это уже шаманство и несколько дальше от эстетики, чем кондёры. Чем из фольги крутить, уж лучше термоусадку, - аккуратнее получится.
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Насадка на ИК светодиоды для отсечения бокового излучения

Сообщение yak-40 » 17 июл 2009, 19:59

А я для этих целей брал старую телескопическую антенну, разбирал на трубочки, выбирал нужный диаметр трубки, нарезал надфилем на нужную длинну, вставлял светодиод. Получалось достаточно красиво и аккуратно. Причём трубку можно делать достаточно длинную, что-бы получился маленький угол засвета.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Насадка на ИК светодиоды для отсечения бокового излучения

Сообщение Angel71 » 18 июл 2009, 03:37

:) термоусадка очень разная бывает, выбрать есть из чего. в любом случае "трубку" сделать можно из ооооооочень многих вещей, но париться с раскурочиванием кондёра это жесть
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Насадка на ИК светодиоды для отсечения бокового излучения

Сообщение Radist » 20 июл 2009, 12:54

Фотку светодиода я сделал, но что-то не понял, как мне ее добавить. Я так понял что его надо куда-то залить и дать ссылку. Нельзя ли проще? Или я не правильно понял?
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Насадка на ИК светодиоды для отсечения бокового излучения

Сообщение Digit » 20 июл 2009, 13:10

Когда пишешь ответ, жмешь вместо "Отправить" кнопку "Предпросмотр". Под формой ввода будет поле, где можно добавить файлы к сообщению.
PS
Кстати, заливать картинки на сторонние ресурсы крайне не рекомендуется (см. правила).
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Насадка на ИК светодиоды для отсечения бокового излучения

Сообщение Radist » 20 июл 2009, 14:29

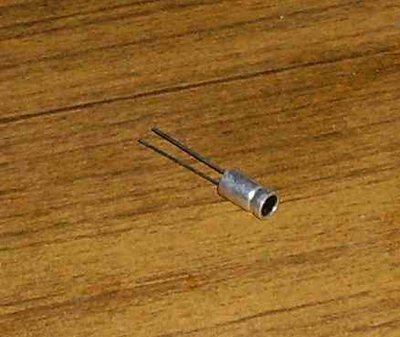

вот фотка
Вложения
Насадка на светодиод
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Насадка на ИК светодиоды для отсечения бокового излучения

Сообщение ALHIMIK » 20 июл 2009, 17:11

симпотишно...
тока муторно и конденсатор жалко
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: Насадка на ИК светодиоды для отсечения бокового излучения

Сообщение Myp » 20 июл 2009, 17:38

а чего у него ножки не в резиновую заглушку торчат а через крышку??
или это такой неправильный конденсатор...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Насадка на ИК светодиоды для отсечения бокового излучения

Сообщение Radist » 21 июл 2009, 05:48

Ножки торчат через резиновую шайбу, а все это находится со стороны крышки. А светодиод светит через "дно". Так сделано потому, что у дна диаметр меньше (колечко прожато), поэтому светодиод со стороны дна не засунуть.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR
