Отливка и тест на прочность шестеренок из эпоксидки..

Описание и обсуждение технологий самостоятельного изготовления компонент.

Отливка и тест на прочность шестеренок из эпоксидки..

Сообщение wow-philip » 03 окт 2007, 00:23

Решил разбить статью на две части. В первой части будет описаны процессы формования и литья, вторая часть - тесты на прочность и износ отлитых шестерёнок..

Материал будет снабжён большим количеством фотографий, как для наглядности, так и для уменьшения писанины..

Первая часть.

Изготовление виксинтовой формы.

За основу взята металическая шестерня - 23 зуба (внешний диаметр - 24.85мм, диаметр под ось - 5.9мм)
Выбор обусловлен дальнейшими тестами на механический срез зубов у отлитых шестерёнок..

Изготавливать форму будем при помощи виксинта 710A (ориентировочная стоимость за кг. - 300 руб.) С вопросами приобритения постарайтесь разобраться сами, материал не из разряда "труднодоставаемых", так же для формования можно использовать материал - "эластосил", но я с ним ещё не работал, по свойствам они схожи с виксинтом, но есть и небольшие различия.

Виксинт достаточно капризен к неточностям пропорций. Обычно смешивают в соотношении 100/3 частям катализатора, максимум 100/5.. Методом тестов я опредилил пропорцию для своей партии виксинта, она составляет пропорцию 100/3.

Для смешивания я использую тарированные одноразовые стаканчики для виксинта и шпритц на 2,5мл. для катализатора.

Емкость для будующей формы изготовлена из обрезка из под флакона силикона.

Уплотнять низ формы будем с помощью пластилина. Раскатываем как в детстве колобок в колбаску.

Пластиковые шестерни лучше крепить к основанию, часто бывает что они смещаются от центра или всплывают.

Крепим.

Перед помещением шестерни в будущую форму наносим разделительный слой масла, для лучшего извлечения шестерни из полимеризовавшегося виксинта, я обычно просто "пшикаю" из спрея со всех сторон и даю излишкам стечь, потом поомещаю заготовку в форму.

За основу использован внешний кожух от FFD. Закрепляем все компоненты.

Для Формы нам потребуется 30млл. виксинта.

Далее процесс "шаманства", потому как часто бывает что после вливания катализатора и тчательного перемешивания виксинт при заливке в форму уже начинает полимеризоваться, в итоге - непроливы, рытвины, но брак на данном этапе сразу заметен, выглядит всё примерно так:

Верхняя часть неровная, в структуре наблюдаются пустоты.

Часть зубов не пролита. При срезе видны внутренние пузыри, которые не успели выйти и зстыли в структуре материала.


Думаю хватит вас пугать, такое редко случается, главное всё точно отмерить, а вот с перемешиванием катализатора мешкать не стоит. Обычно я быстро вливаю катализатор из шприца(в идеале это делает помошник, а вы в это время уже перемешиваете) и перемешиваю не более 45 секунд, не забывая уделять вниманте стенкам, перемешиваю обычно бамбуковой шпажкой (150 штук - 24руб. в ОБИ, хватит лет на пять :-) )

В общем быстро перемешиваем и выливаем в форму, далее если всё удачно, наблюдаем как выходят пузырики воздуха.

Пузырики довольно резво выходят примерно в течении 3-4 минут.

Сложные модели обычно промазывают кисточкой виксинтом и окунают в форму уже заполненую виксинтом..

Далее для убыстрения процесса сушки ставим в печь с тенами минуты на три.

В моей печи нет датчика температуры, так что вам придёться поэкспириментировать, температура в печи примерно 50-55 градусов. Оставляем форму в тёплом месте примерно на 6-8 часов.

Поверить готовность можно акуратно потыкав зубочисткой. Обычно верхняя часть формы немного липкая и создаётся впечатление что форма не застыла, можно слегка надавить подушечкой пальца и по тактильным ощущениям определить полимеризавался виксинт или нет..

Практически идеальная заливка.
Верх формы имеет глянцевый вид и ровное заполнение.

Качество проливки нижней части тоже не вызывает нареканий.


Вооружаемся ножом и аккуратно вырезаем лишнее.

Акуратно извлекаем шестерню из формы.

Проверяем качество формы.

Качество формы хорошее, дефектов не выявлено.

Немного "облагородим" внешний вид. Подрезаем лишнее.

Этап формования закончен..

Приступаем к заливке эпоксидки в форму.

Перед заливкой эпоксидки "пшикнем" маслом внутрь формы и дадим излишкам стечь.

Эпоксидка неплохо отделяется от виксинта, но бывали случаи что и прихватывалась, да так что форму приходилось переделывать :-( Поэтому не забываем про разделительный слой из масла..

Для смешивания эпоксидки я использую электронные весы (530руб.) это не мажорство, с приобретением весов качество и прогнозируемость результатов повысилась. Всё же "на глаз" иногда и не получалось, то закипит, то не застынет до конца.. Эпоксидку развожу в соотношении 100/12.

Доливаем отвердителя (1.7гр.)

Далее снова "шаманство", после перемешивания смолы с отвердителем, я помещаю смесь (~40гр.) в СВЧ примерно на 6-12 сек.(но от объёма то же многое зависит), тут главное не перегреть выше 40 градусов, обычно я грею 4сек., вынимаю на визуальный и тактильный контроль температуры, эпоксидка должна стать текучей как сироп, но не дымится, если задымилась, лучше вылить и заново начать..

Выливаем в форму.

На начальном этапе я пользуясь зубочисткой акуратно закапываю смолу от центра формы (так меньше вероятность появления непроливов) далее заливаю до заполнения.

Далее контроль.
Если заметили пузырьки, аккуратно зубочисткой их удаляем.

Этап заливки окончен.

Помещаем в гриль на три минуты.

Примерно через три часа можно извлекать отливку из формы..

Качество поверхности отливки соответствует оригиналу, местами конечно есть микропузырики, но без вакуматора их трудно побороть :-(

Дополнение.

Для теста на прочность было принято решение ввести в смолу наполнитель из стекловолокна. Волокно было извлечено из витой пары и нарзано на отрезки -2-4мм.


Смола была перемешанна с волокном и залита в форму. Замеченные недостатки - волокно не заполнило полностью зубья, в основном в зубья залилась эпоксидка, так что без тестов пока не берусь дать заключение по эфективности армирования..

Армированная шестерня помеченна.

Визуальных различий нет, разве что при зашкуривании видна неоднородность структуры(стекловолокно).

Результат.

В следующей части будут подведены итоги по запасу прочности в отлитых шестернях.
Последний раз редактировалось wow-philip 03 окт 2007, 12:06, всего редактировалось 4 раз(а).
Аватара пользователя
wow-philip

Сообщения: 81
Зарегистрирован: 17 мар 2007, 02:04
Откуда: Москва

Сообщение frig » 03 окт 2007, 00:55

Отличный материал! СПАСИБО!
frig

Сообщения: 1640
Зарегистрирован: 12 фев 2007, 12:25
Откуда: Днепр

Сообщение avr123.nm.ru » 03 окт 2007, 03:42

Великолепно.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Master » 03 окт 2007, 07:44

Респект.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение semyonov » 03 окт 2007, 08:32

СПАСИБО!
semyonov

Сообщения: 85
Зарегистрирован: 20 сен 2006, 15:34
Откуда: Москва
прог. языки: C#
ФИО: Максим

Сообщение Myp » 03 окт 2007, 09:22

супер
домой приду посмотрю с картинками

а вобще предлагаю статью скопировать и в вику засунуть =)
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15931
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение wow-philip » 03 окт 2007, 10:21

Рад что статья пришлась к "месту" надеюсь хоть часть вопросов по теме закрыта. Собираюсь с силами и завершаю тестирование на прочность, результаты тестирования выложу через неделю..
Аватара пользователя
wow-philip

Сообщения: 81
Зарегистрирован: 17 мар 2007, 02:04
Откуда: Москва

Сообщение Digit » 03 окт 2007, 10:48

wow-philip, замечательно!
У нас проблемы с иллюстрированным материалом. А тут такая книжка с картинками!  :)
Ты не против, если я перенесу этот материал в Вики? Кстати, тоже можешь там зарегистрироваться и править\публиковать материалы...
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Сообщение avr123.nm.ru » 03 окт 2007, 11:03

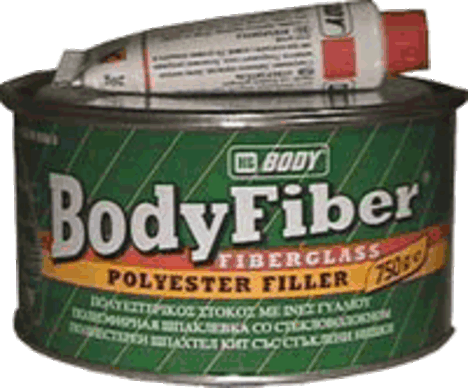

Есть полиэфирная шпатлевка уже с волокном - "BodyFiber" - зеленые банки в автомагазине - она затвердевает за 20 минут полностью. Очень прочная. Из нее удобно и различные детали делать - она не стекает.
Вложения
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение semyonov » 03 окт 2007, 11:13

Мелкие детали, в частности шестеренки из нее не сделаешь - не все зубцы заполненные получаются...
semyonov

Сообщения: 85
Зарегистрирован: 20 сен 2006, 15:34
Откуда: Москва
прог. языки: C#
ФИО: Максим

Сообщение avr123.nm.ru » 03 окт 2007, 11:28

semyonov писал(а):Мелкие детали, в частности шестеренки из нее не сделаешь - не все зубцы заполненные получаются...


Это наверно от прямоты рук зависит.  Шестеренки для часов врядли сделаешь.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Digit » 03 окт 2007, 11:30

Вот БодиФайбер на Вики. Кстати, он ядовит. К тому же, на вики написано, что БодиФайбер - это полиэфирная шпатлевка, т.е. создана на основе полиэфирных смол. Их применение зависит от свойств. А про свойства читайте на Вики.
Формы для него должны быть не в пример прочнее, чем используются при литье смолой - чтобы можно было шпателем каким-нить запрессовывать ее в закутки...
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Сообщение Ant0ny » 03 окт 2007, 11:41

Отличное описание, подробно и с картинками.  :D
Остался только неясным один момент - куда девался пластилиновый шарик, которым исходная шестереночка крепилась ко дну? На фотке перевернутой застывшей формы виден торец шестеренки в виде кольца. Или это уже после обрезки?
Аватара пользователя
Ant0ny

Сообщения: 113
Зарегистрирован: 04 июн 2007, 17:48
Откуда: Сумы
ФИО: Анатолий Анатольевич

Сообщение wow-philip » 03 окт 2007, 11:48

Digit писал(а):Ты не против, если я перенесу этот материал в Вики?

Не совсем пока разобрался с "Вики", но вижу что полезный ресурс ожидается. Думаю что тему лучше продублировать на "Вики" а не переносить.

Digit писал(а):Кстати, тоже можешь там зарегистрироваться и править\публиковать материалы...

Почему то не могу зарегистрироваться, попробую позже :-)

С полиэфирными смолами и шпатлёвками не хочется дома работать, жизнь дороже, тем более в частных случаях могут появиться кожные экземы и прочее. Перед применение ознакомьтесь с техникой безопасности при применении полиэфиросодержащих материалов..

Ant0ny писал(а):Остался только неясным один момент - куда девался пластилиновый шарик, которым исходная шестереночка крепилась ко дну? На фотке перевернутой застывшей формы виден торец шестеренки в виде кольца. Или это уже после обрезки?


..Зоркий глаз :-) там была небольшая ремарочка для чего нужен пластилин ;-) Как видно из фотографий, первую форму (шестерня крепилась пластилином) я запорол :-( ,при втором подходе решил не использовать пластилин для крепления  (так виднее к какому результату при заливке надо стремитться).  Шестерня металическая и достатчно масивная, залил виксинтом и отцентрировал по оси шпажкой на ощупь.
Последний раз редактировалось wow-philip 03 окт 2007, 12:05, всего редактировалось 2 раз(а).
Аватара пользователя
wow-philip

Сообщения: 81
Зарегистрирован: 17 мар 2007, 02:04
Откуда: Москва

Сообщение avr123.nm.ru » 03 окт 2007, 11:58

Digit писал(а):на вики написано, что БодиФайбер - это полиэфирная шпатлевка


Я так и написал.

Digit писал(а):чтобы можно было шпателем каким-нить запрессовывать ее в закутки...


С ней кисточкой удобно работать.  Запрессовка не требуется. Достаточно прямых рук.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
