Изготовление опытных образцов печатных плат (от 1 штуки)

Купить / продать модули и комплектующие для роботов, механика, электроника
микроконтроллеры. Предложение и спрос услуг и работ.

Будите ли вы пользоваться вы данной услугой?

Да буду!
13
34%
Нет не буду!
4
11%
Один разок попробую!
9
24%
Сам заЛУТю себе ПП!
5
13%
Дорого!
1
3%
Дешево!
6
16%

Всего голосов : 38

Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 05 апр 2011, 13:16

Изготовление опытных образцов печатных плат (от 1 штуки)

Изготовление печатных плат
с нормами 0.25 / 0.25 мм (3 класс по ГОСТ)
без металлизации отверстий


Отличная возможность быстро обкатать новое изделие перед запуском его в серию. За несколько дней Вам изготовят опытную партию от одной до нескольких штук плат.


Мыло Hwoarang91@yandex.ru
На него виду прием заказов!

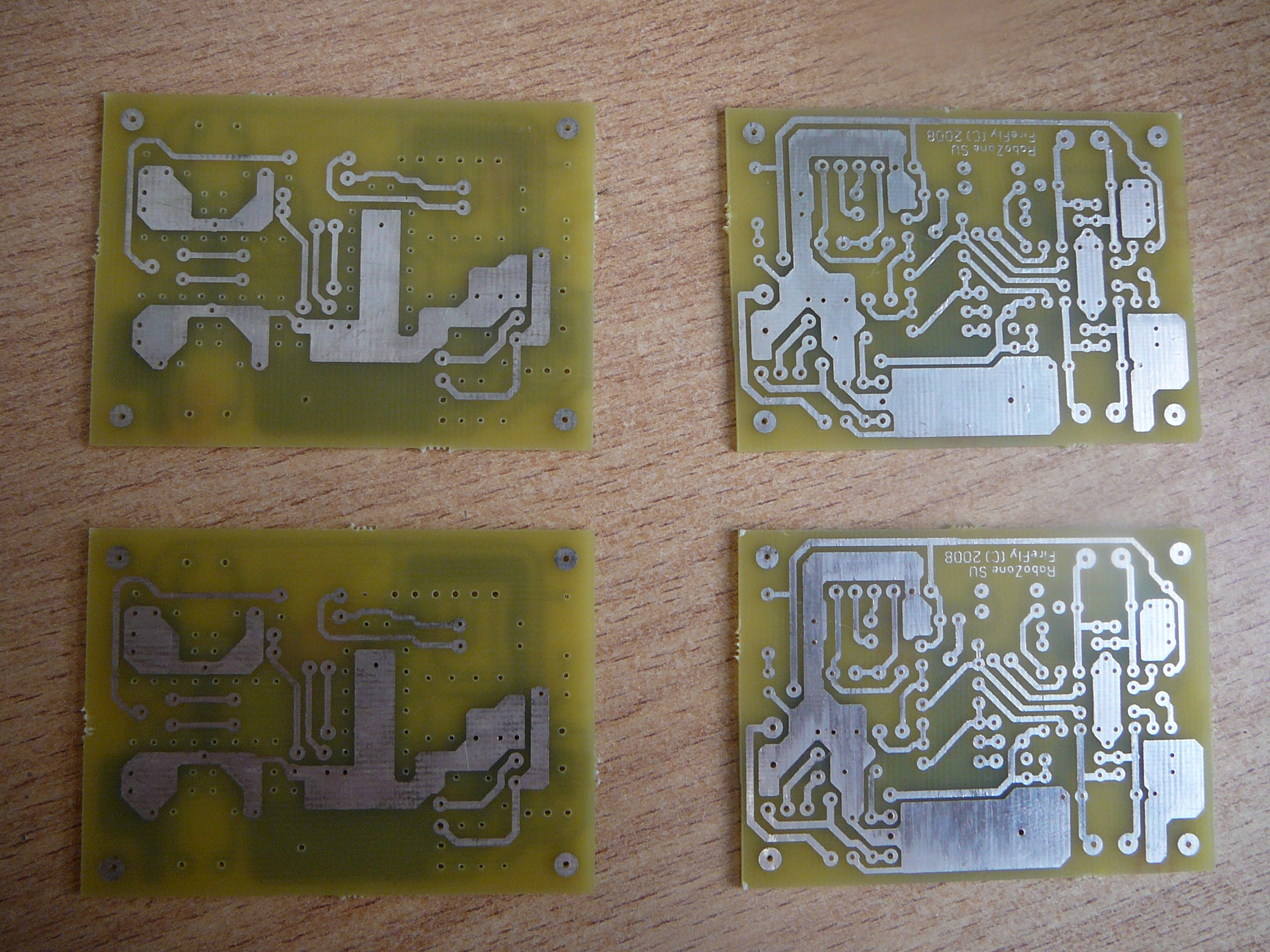

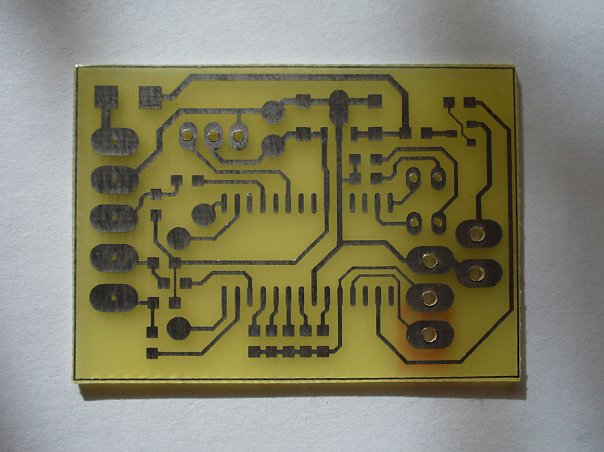

Платы изготавливаются из высококачественного текстолита FR-4!
Толщина материала - 1 мм, 1.5мм. Толщина фольги - 18 мкм.

Материал обладает превосходной адгезией фольги, в отличие от того, что вы можете приобрести в свободной продаже.

Технологические возможности - нет металлизации, нет маски, нет шелкографии, есть лужение, нормы 3 класса 0,25/0,25 мм (QFP с шагом 0.5 без проблем).

Изготовление платы включает в себя сверловку и фрезеровку фигурного контура.

Теперь все платы сверлятся и фрезеруются по контуру!
Диаметры сверления от 0.5 до 1.6 мм с шагом 0.1 мм. Отверстия более 2мм выполняются фрезеровкой.

Срок изготовления 3-7 дней.
(прием писем с понедельника до четверга
начало изготовления четверга до воскресенья отправка заказа в понедельник-вторник)

Стоимость - 110 руб/дм2 односторонняя, 120 руб/дм2 двусторонняя.Подготовка шаблона - 50 руб.+ Доставка до вашего региона + Страховка если потребуется.(В среднем за доставку первым классом от 100-150 рублей)
Возможен обмен =) Но пока что не доступен!!!


Форматы печатных плат;
P-Cad, Sprint Layout, Altium Designer, Eagle, Orcad (или любая другая САПР для ПП), или Gerber файлы.


Срок выполнения заказа до 30дм2 – 3-7 дней.
Для заказов более 30дм2 цена и сроки оговариваются отдельно.
Заказы, полученные до четверга, выполняются к ближайшему воскресенью


Любые САПР которые допускают экспорт Gerber и Drill (Excellon)


Оплата будет приниматься на QIWI кошелёк,Сбербанк РоссииИли другим договорным путём.

Думаю пересылку буду вести Почтой - первым классом!Или договорным путём

Значит так для подачи заказа на мыло нужно будет прислать свои координаты!тесть так

Кому - Ф.И.О
регион,Область
город
адрес .улица .дом .квартира
индекс
Вложенные платы в архив с указанием названием платы и количеством и с пометкой к каждой плате какой слой какой


Пример;
Код: Выделить всёРазвернуть
Иванов Иван Иванович
Волгоградская область
Город Волгоград
Улица Шурупчика 105 дом квартира 55
Индекс 400128


Требования к чертежам плат и технологические ограничения
1. Нормы
Толщина проводника (дорожки) должна быть не менее 0.25 мм.
Расстояние между соседними проводниками также не менее 0.25 мм.
2. Контур платы и крепежные отверстия
На чертеже платы должны быть обозначен контур платы – линиями с минимальной толщиной по периметру платы на отдельном слое (для P-Cad – используйте слой «Board», для Sprint Layout – слой «Ф»). Возможно выполнение вырезов и углублений в платах толщиной не менее 1 мм, а также фигурной обрезки. Отверстия более 6 мм обозначьте на слое фрезеровки кругами.
3. Сверловка
Выполняется сверлами 0.3 – 3.2 мм с шагом 0.1 мм (3.5 – 6 мм с шагом 0.5 мм). В файлах проектов указывайте диаметры отверстий, которые вам необходимы. Точность совмещения рисунка проводников с отверстиями составляет 0.15 мм, что следует учитывать при задании параметров контактных площадок.
4. Зеркальность
Обязательно указывайте вид слоев чертежа - прямой или зеркальный.
Для P-Cad слой TOP выполняется прямым (буква R на чертеже будет вытравлена как R на плате), а слой BOTTOM – зеркальным (буква R на чертеже будет выглядеть как Я на плате).
Для Sprint Layout точно указать слои в описании невозможно – слои Ф1 и Ф2 меняются местами в разных версиях программы, цвета слоев тоже. Указывайте ориентиры в описании, либо просто поместите на чертеж текст (например, дату) таким образом, чтобы он получился читаемым на готовой плате.
5. Растровая графика
Изготовление плат с растровых чертежей в общем случае не выполняется. Рекомендуется воспользоваться функцией подложки рисунка в программе Sprint Layout и перерисовать плату, привязавшись к сетке.

Сейчас думаю над маской но изготовления грубо говоря в домашних условиях ядовитая она очень (Но в процессе)





А также!

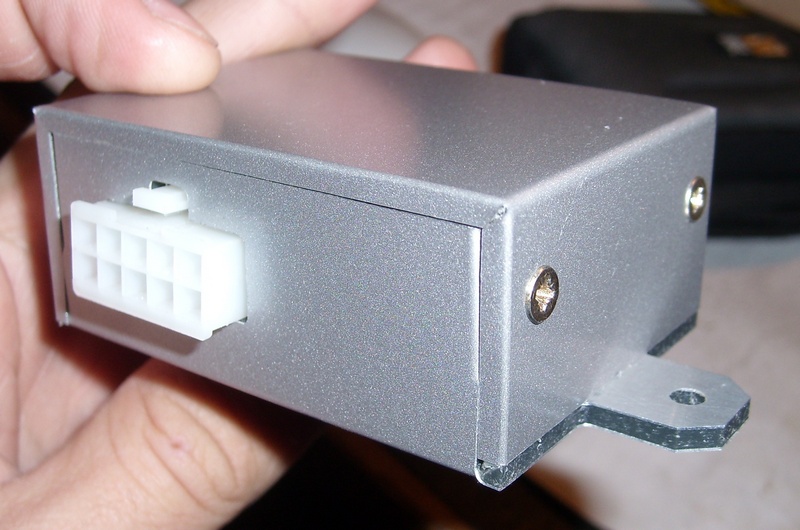

Изготовим корпус из композитной панели (аллюминий-пластик-аллюминий) по размерам вашего устройства!
Вырезы под разъемы на панелях согласно вашему чертежу! Гравировка надписей!


механикуГрубо говоря
А также все возможные лапки хватлки для hexapod и манипуляторов =) :good:

Подготовка чертежей 400-600 руб, производство 50-90 руб/дм2 (по развертке).
(мб договорная)

Коробочки выгодно отличаются внешним видом от пресловутого гаинтовского пластика, материал легкий и прочный (можно наступать).
Возможность транспортировки в виде развертки значительно уменьшает объем посылки.

Код: Выделить всёРазвернуть
Есть возможность изготовления полностью кастомных корпусов из композита (3мм толщина материала, 2х0.3мм алюминий по краям, внутри пластик, снаружи PVDF краска).


Различные варианты компоновки.
Вырезы, прорези, надписи произвольной формы.
Пазы для быстрой установки печатных плат.







Изготовим боковые крышки для корпусов из экструзионного алюминия.
Алюминиевые передние панели (раскрой, фрезеровка, гравировка),
Любые другие алюминиевые 2D и 3D изделия (держатели, несущие конструкции и т.п.).

Последний раз редактировалось landStalker 19 апр 2011, 09:03, всего редактировалось 23 раз(а).
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение avr123.nm.ru » 18 апр 2011, 08:39

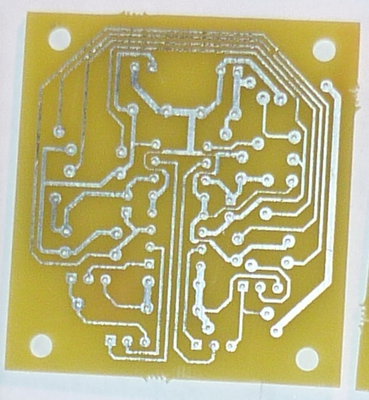

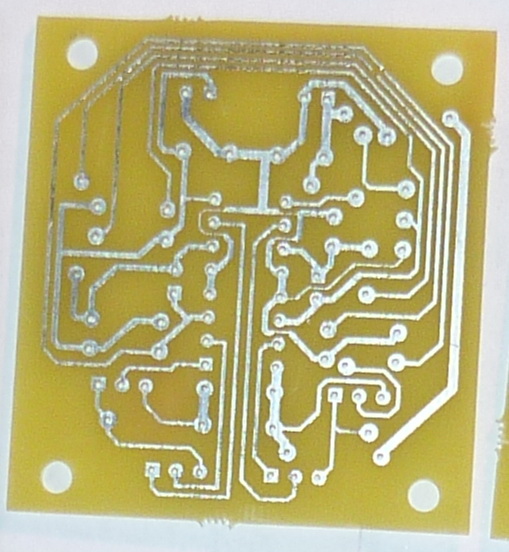

Костя, а на этой плате дорожки перетравлены или так фотка получилась ?
Вложения
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение kot_snork » 18 апр 2011, 16:07

Глаз алмаз=)
В верху правый бок, это мой косяк..:(
Рядом с ней эта же плата, все идеально, а эту при перевозке как то задел...:(
Аватара пользователя
kot_snork

Сообщения: 22
Зарегистрирован: 04 фев 2011, 21:19
Откуда: Волжский
ФИО: Пресняков Константин

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение SkyStorm » 18 апр 2011, 17:15

Можно пример проекта под Eagle. Чтобы не парится какие слои нужны и подо что.
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2597
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение dccharacter » 18 апр 2011, 18:07

SkyStorm писал(а):Можно пример проекта под Eagle. Чтобы не парится какие слои нужны и подо что.

жду платы от ТС. если будет все ОК (заказ ночью в спешке передавал, мог начудить), выложу свой проект.

Что-то мне показалась дороговатой доставка+накладные расходы. Платы 130 руб (с подготовкой), а доставка - 115 руб. Наверное, когда плат больше, процент доставки в общей сумме снижается, но все равно чувствительно. Может посмотреть и на другие схемы оплаты/доставки? Например у меня жена в крауд-шоппинге участвует, они там кидают как-то через сбер деньги прям на счет кредитной карты...
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4880
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 18 апр 2011, 20:20

Просто мало опыта у меня по по отправки почтой послал платы "первым классом" 15р конверт у нас и ставка 73р плюс за вывод снимают комиссию!если пересылать другим способом то получится дешевле около 50 рублей мб дешевле?а с переводом средс решу на сбер банк карту нужно завести которая у меня есть она не котируется ждать около 5 дней чтобы новою =)
Последний раз редактировалось blindman 19 апр 2011, 02:59, всего редактировалось 1 раз.
Причина: Излишнее цитирование!!!
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение SkyStorm » 18 апр 2011, 23:03

115 руб это дорого? я чего то не понимаю тогда в этой жизни ...
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2597
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение dccharacter » 19 апр 2011, 00:48

SkyStorm писал(а):115 руб это дорого? я чего то не понимаю тогда в этой жизни ...

Ну М.Семенов как-то за 50р отправляет? Вопрос в том, можно ли платы таким методом слать.
Да и не в претензии я - я к тому, что если можно обычным письмом послать и это будет дешевле - сервис будет более привлекательным. Если это будет сброс денег на карту, то не надо морочиться с выводом и, опять же, дешевле => сервис будет привлекательные. Так что да, с этой позиции ты в жизни чего-то не понимаешь...
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4880
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 19 апр 2011, 08:37

Не кто не говорит что 115 рублей дорого!просто если бы отправку делать дешевле, то сервис бы стал привлекательней для тех людей для кого "дорого" 115р!
За 115р это (первым классом) то есть быстрей придет примерно 3-5 дней обычным будет идти около недели и больше.В след раз пишите о срочности отправки и будем решать как отправлять к вам!
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение avr123.nm.ru » 19 апр 2011, 08:48

dccharacter писал(а):
SkyStorm писал(а):115 руб это дорого? я чего то не понимаю тогда в этой жизни ...

Ну М.Семенов как-то за 50р отправляет? Вопрос в том, можно ли платы таким методом слать.
50 рублей это письмом простым в конверте. без чека без гарантии. Письмо должно весить до 20 грамм и еще многое от вашего доставляющего почтальона зависит. Если он любознательный то беда.

Так что реальный минимум это "1 класс ускорен" за 150 рублей зато по-правилам С ТРЕКИНГОМ и получать по паспорту.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение dccharacter » 19 апр 2011, 11:39

ну тогда супер, че

П.С. ТС, еще раз, я ни разу не в претензии :-)
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4880
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 19 апр 2011, 12:24

Так ребят возникла проблема мой поставщик текстолита немного поднял цену на FR-4 теперь цены на изготовления поднимутся на 10-20 рублей Ну хз мб такое что вообще откажется мне его поставлять (если брать в другом месте то точно не на 20р поднимется(очь надеюсь что таково не случится)!
Думаю это не критично если на 10-20 рублей поднимется ?или всё таки?
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 28 апр 2011, 21:57

Платы будут готовы к 15 мая! До 9-го я в отпуске, подтвердите заказ
после 9-го числа повторным письмом.
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение galex1981 » 29 апр 2011, 12:08

Заказывал у LandStalkera двухсторонние платы. Остался доволен. Протрав нет, сделаны все аккуратно, дорожки залужены нормально. Ниже выкладываю фото (размер менять фотошопом не буду, чтоб лучше качество было видно). В общем мне данный сервис подходит! И ТС большое спасибо за работу!
Вложения
dc-driver-l293.rar
разводка в SprintLayout
(34.22 КиБ) Скачиваний: 0
Последний раз редактировалось galex1981 29 апр 2011, 22:34, всего редактировалось 1 раз.
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение SkyStorm » 29 апр 2011, 15:22

А пример для Eagle так и не выложили ...
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2597
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение dccharacter » 29 апр 2011, 15:56

я не выкладываю, потому что это был мой первый опыт заказа ПП. Из-за тормознутости почты я платы пока не получил. Соответственно не знаю - получилось что-то или нет. Как получу - выложу.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4880
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей
