Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 05 апр 2011, 13:16

Изготовление опытных образцов печатных плат (от 1 штуки)

Изготовление печатных плат
с нормами 0.25 / 0.25 мм (3 класс по ГОСТ)
без металлизации отверстий


Отличная возможность быстро обкатать новое изделие перед запуском его в серию. За несколько дней Вам изготовят опытную партию от одной до нескольких штук плат.


Мыло Hwoarang91@yandex.ru
На него виду прием заказов!

Платы изготавливаются из высококачественного текстолита FR-4!
Толщина материала - 1 мм, 1.5мм. Толщина фольги - 18 мкм.

Материал обладает превосходной адгезией фольги, в отличие от того, что вы можете приобрести в свободной продаже.

Технологические возможности - нет металлизации, нет маски, нет шелкографии, есть лужение, нормы 3 класса 0,25/0,25 мм (QFP с шагом 0.5 без проблем).

Изготовление платы включает в себя сверловку и фрезеровку фигурного контура.

Теперь все платы сверлятся и фрезеруются по контуру!
Диаметры сверления от 0.5 до 1.6 мм с шагом 0.1 мм. Отверстия более 2мм выполняются фрезеровкой.

Срок изготовления 3-7 дней.
(прием писем с понедельника до четверга
начало изготовления четверга до воскресенья отправка заказа в понедельник-вторник)

Стоимость - 110 руб/дм2 односторонняя, 120 руб/дм2 двусторонняя.Подготовка шаблона - 50 руб.+ Доставка до вашего региона + Страховка если потребуется.(В среднем за доставку первым классом от 100-150 рублей)
Возможен обмен =) Но пока что не доступен!!!


Форматы печатных плат;
P-Cad, Sprint Layout, Altium Designer, Eagle, Orcad (или любая другая САПР для ПП), или Gerber файлы.


Срок выполнения заказа до 30дм2 – 3-7 дней.
Для заказов более 30дм2 цена и сроки оговариваются отдельно.
Заказы, полученные до четверга, выполняются к ближайшему воскресенью


Любые САПР которые допускают экспорт Gerber и Drill (Excellon)


Оплата будет приниматься на QIWI кошелёк,Сбербанк РоссииИли другим договорным путём.

Думаю пересылку буду вести Почтой - первым классом!Или договорным путём

Значит так для подачи заказа на мыло нужно будет прислать свои координаты!тесть так

Кому - Ф.И.О
регион,Область
город
адрес .улица .дом .квартира
индекс
Вложенные платы в архив с указанием названием платы и количеством и с пометкой к каждой плате какой слой какой


Пример;
Код: Выделить всёРазвернуть
Иванов Иван Иванович
Волгоградская область
Город Волгоград
Улица Шурупчика 105 дом квартира 55
Индекс 400128


Требования к чертежам плат и технологические ограничения
1. Нормы
Толщина проводника (дорожки) должна быть не менее 0.25 мм.
Расстояние между соседними проводниками также не менее 0.25 мм.
2. Контур платы и крепежные отверстия
На чертеже платы должны быть обозначен контур платы – линиями с минимальной толщиной по периметру платы на отдельном слое (для P-Cad – используйте слой «Board», для Sprint Layout – слой «Ф»). Возможно выполнение вырезов и углублений в платах толщиной не менее 1 мм, а также фигурной обрезки. Отверстия более 6 мм обозначьте на слое фрезеровки кругами.
3. Сверловка
Выполняется сверлами 0.3 – 3.2 мм с шагом 0.1 мм (3.5 – 6 мм с шагом 0.5 мм). В файлах проектов указывайте диаметры отверстий, которые вам необходимы. Точность совмещения рисунка проводников с отверстиями составляет 0.15 мм, что следует учитывать при задании параметров контактных площадок.
4. Зеркальность
Обязательно указывайте вид слоев чертежа - прямой или зеркальный.
Для P-Cad слой TOP выполняется прямым (буква R на чертеже будет вытравлена как R на плате), а слой BOTTOM – зеркальным (буква R на чертеже будет выглядеть как Я на плате).
Для Sprint Layout точно указать слои в описании невозможно – слои Ф1 и Ф2 меняются местами в разных версиях программы, цвета слоев тоже. Указывайте ориентиры в описании, либо просто поместите на чертеж текст (например, дату) таким образом, чтобы он получился читаемым на готовой плате.
5. Растровая графика
Изготовление плат с растровых чертежей в общем случае не выполняется. Рекомендуется воспользоваться функцией подложки рисунка в программе Sprint Layout и перерисовать плату, привязавшись к сетке.

Сейчас думаю над маской но изготовления грубо говоря в домашних условиях ядовитая она очень (Но в процессе)





А также!
Изготовим корпус из композитной панели (аллюминий-пластик-аллюминий) по размерам вашего устройства!
Вырезы под разъемы на панелях согласно вашему чертежу! Гравировка надписей!


механикуГрубо говоря
А также все возможные лапки хватлки для hexapod и манипуляторов =) :good:

Подготовка чертежей 400-600 руб, производство 50-90 руб/дм2 (по развертке).
(мб договорная)

Коробочки выгодно отличаются внешним видом от пресловутого гаинтовского пластика, материал легкий и прочный (можно наступать).
Возможность транспортировки в виде развертки значительно уменьшает объем посылки.

Код: Выделить всёРазвернуть
Есть возможность изготовления полностью кастомных корпусов из композита (3мм толщина материала, 2х0.3мм алюминий по краям, внутри пластик, снаружи PVDF краска).


Различные варианты компоновки.
Вырезы, прорези, надписи произвольной формы.
Пазы для быстрой установки печатных плат.







Изготовим боковые крышки для корпусов из экструзионного алюминия.
Алюминиевые передние панели (раскрой, фрезеровка, гравировка),
Любые другие алюминиевые 2D и 3D изделия (держатели, несущие конструкции и т.п.).

Последний раз редактировалось landStalker 19 апр 2011, 09:03, всего редактировалось 23 раз(а).
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 06 апр 2011, 18:37

Ну мусор это те сообщения которые не по теме =) Ладно тогда можно будет в понедельник Всё сообщения удалить оставить моё первое и только под отзывы? я магу сам закрыть эту тему и открывать только под отзыв =)
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение blindman » 06 апр 2011, 18:40

Нет нельзя. Хотите вести коммерцию без обсуждения - делайте свой сайт, раскручивайте, и вперед. Здесь публикация тем, не предполагающих обсуждения, запрещена. И сообщения тут как раз все абсолютно по теме
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 06 апр 2011, 18:41

Договорились!
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 07 апр 2011, 09:39

Думаю можно принять в этот четверг(7 Апреля 2011г) пару заказов если такие будут до вечера по Москве!А остальные в след понедельник.

Начинаем работать!
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 08 апр 2011, 16:37

В принципе Сервис начинает работать полноценно!
Если есть вопросы, то с удовольствием на них отвечу!
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение avr123.nm.ru » 08 апр 2011, 21:43

landStalker писал(а):Сбербанка карта есть у меня уже как ну там перевод до 5 рабочих дней по процентам не знаю
практически мгновенно через банкомат и через оператора сбербанка если указываешь "на номер карты".
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 09 апр 2011, 06:56

ходил в ближайшие отделение Сбербанка спросил сколько по времени длятся перевод с карты на карту и через кассу!в ответ до 5 рабочих дней=)

Да пожалуйста можем и на СберБанк принимать!
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение RealRobot » 10 апр 2011, 09:36

landStalker писал(а):Алюминиевые передние панели (раскрой, фрезеровка, гравировка),
Любые другие алюминиевые 2D и 3D изделия (держатели, несущие конструкции и т.п.).

Какие максимально возможные габариты 3D деталей из алюминия. Какая стоимость и как ее считать?
http://igrybogov.com - ну о.о.очень интересно
сознание определяет бытие, улыбнись своему отражению
RealRobot

Сообщения: 340
Зарегистрирован: 18 окт 2007, 23:46
Откуда: Москва
прог. языки: С++ , 1С :-)
ФИО: Михаил

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение avr123.nm.ru » 10 апр 2011, 10:21

Платы делаете фрезерованием меди или травлением ? Если травление то не ЛУТ ? Протрава нет ?

Какова цена вашего алюминия и его толщина. Какого размера лист надо оплачивать ? Можно ли крупно сфотографировать лицевую сторону листа ?

Код: Выделить всёРазвернуть
120 руб/дм2 двусторонняя.
плата 2-сторнняя 100х100 мм будет стоить 120 или 240 рублей ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 10 апр 2011, 17:23

RealRobot писал(а):Какие максимально возможные габариты 3D деталей из алюминия. Какая стоимость и как ее считать?

400x600x25, оценка по чертежу с допусками, цена зависит от материала,
количества деталей, требований к точности и т.п

avr123.nm.ru писал(а):плата 2-сторнняя 100х100 мм будет стоить 120 или 240 рублей ?

сделаю за 100 вам!без доставки!Но первому заказавшему скидка будет!мб это будите вы =)Вообще цену нужно будет пересмотреть так как проблема с текстолитом :( (вообще 120 выйдет)

avr123.nm.ru писал(а):Платы делаете фрезерованием меди или травлением ? Если травление то не ЛУТ ? Протрава нет ?

Конечно травления,метод Фоторезист!

avr123.nm.ru писал(а):Какова цена вашего алюминия и его толщина. Какого размера лист надо оплачивать ? Можно ли крупно сфотографировать лицевую сторону листа ?
Да можно сфотографировать.По цене отпишу по позже!
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 11 апр 2011, 13:34

мелкие детали порядка 300, крупные 500-600.
Вместе с материалом.
Если по десятку-несколько то цена будет ниже

Алюминий окисленный и царапаный, внешним
видом не блещет, фотографировать нет
смысла. но не кто мне не мешает купить на базаре новый =)нужный толщины и блестящий, или какой другой материал.
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение RealRobot » 11 апр 2011, 14:44

а с лазерной резкой железяк варианты есть?
http://igrybogov.com - ну о.о.очень интересно
сознание определяет бытие, улыбнись своему отражению
RealRobot

Сообщения: 340
Зарегистрирован: 18 окт 2007, 23:46
Откуда: Москва
прог. языки: С++ , 1С :-)
ФИО: Михаил

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 11 апр 2011, 14:52

Был бы спрос =)Мб можно организовать.
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение kot_snork » 16 апр 2011, 22:48

Забирал сегодня платы!, Качество Отличное! Супер=) И главное неожиданно быстро делают :) Так что рекомендую всем, дешевле ненайдете...
Завтра могу предоставить фотографии
Аватара пользователя
kot_snork

Сообщения: 22
Зарегистрирован: 04 фев 2011, 21:19
Откуда: Волжский
ФИО: Пресняков Константин

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение kot_snork » 18 апр 2011, 08:24

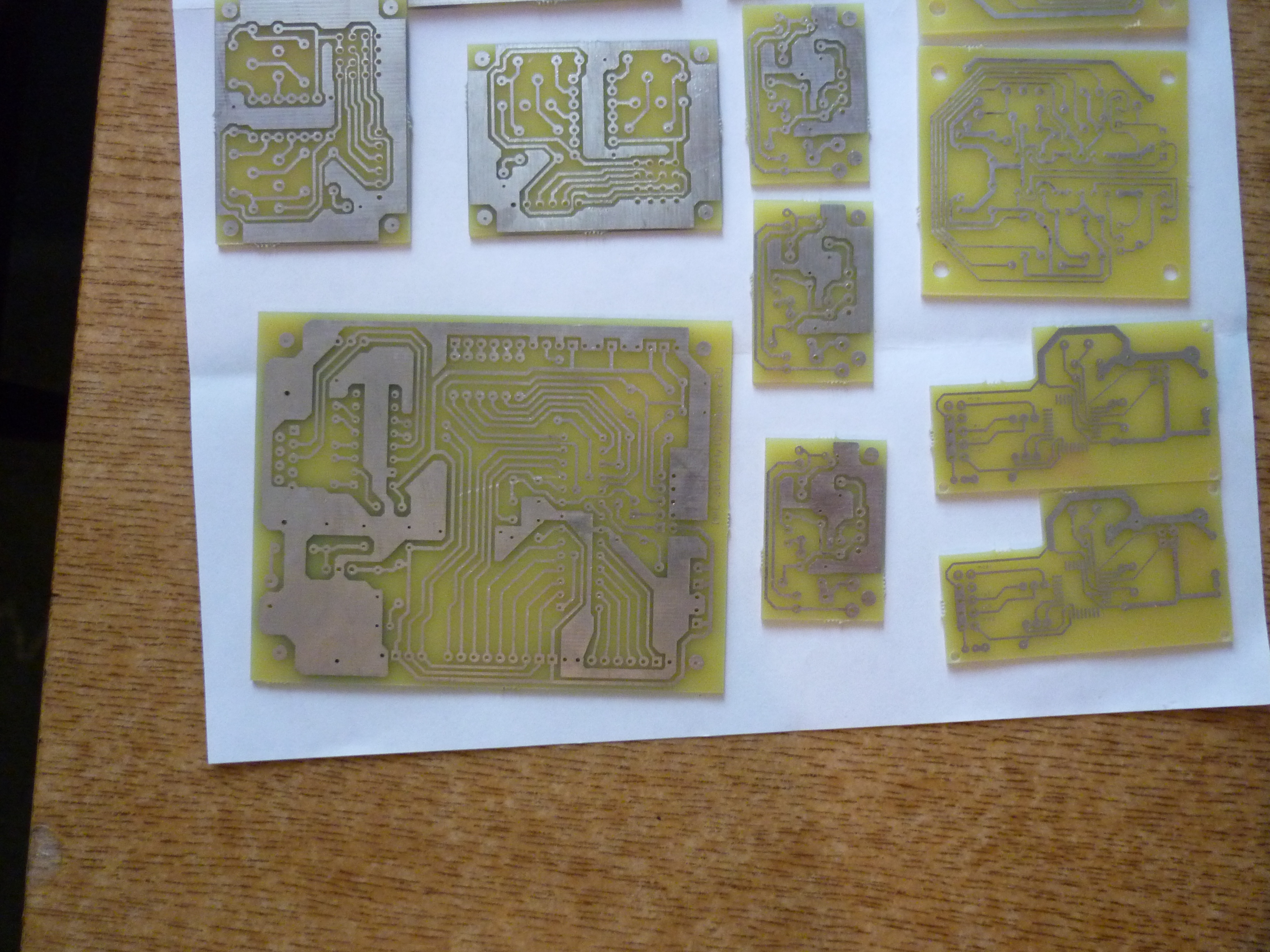

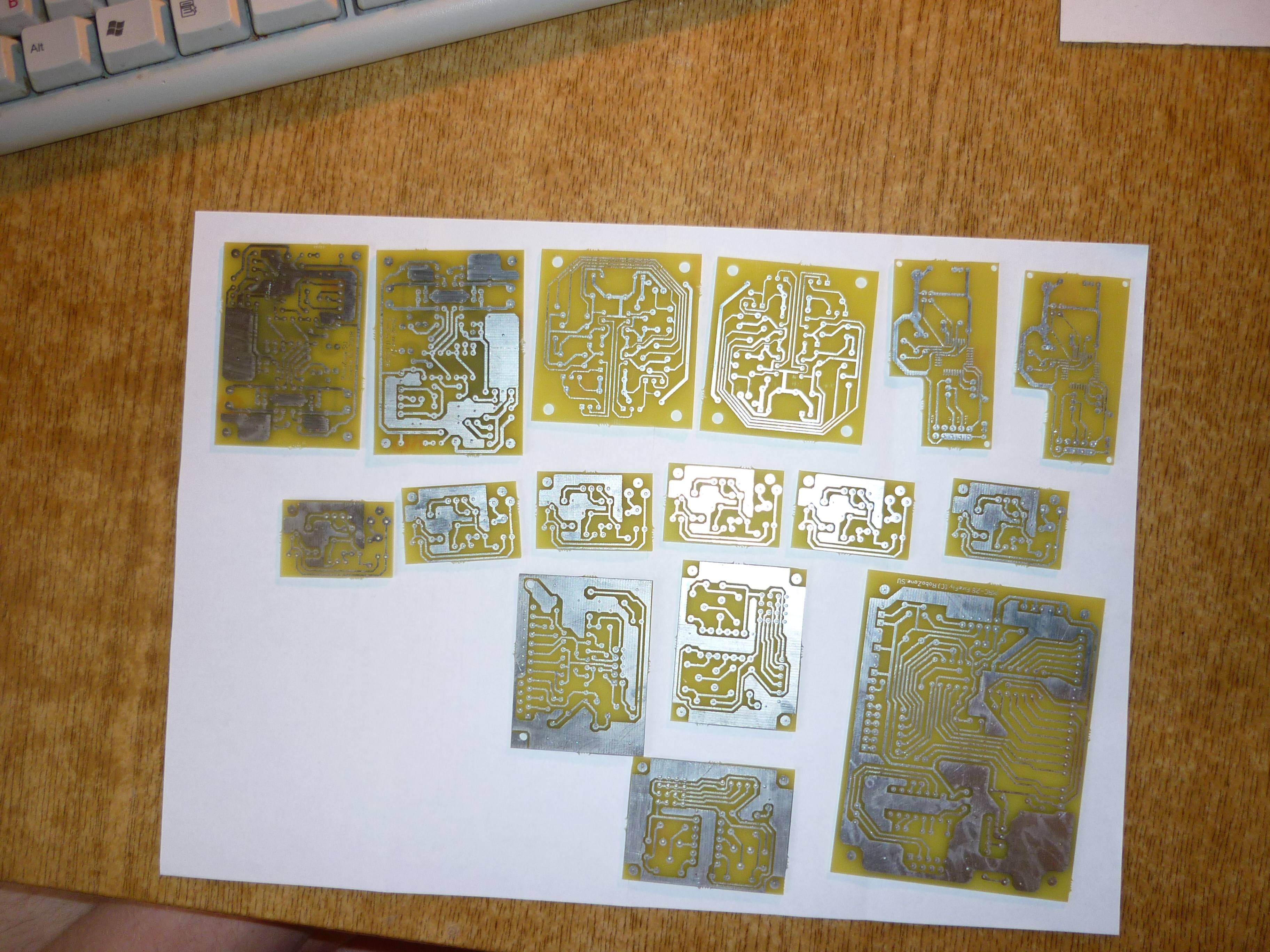

Обещанные фотографии
