Изготовление опытных образцов печатных плат (от 1 штуки)

Купить / продать модули и комплектующие для роботов, механика, электроника
микроконтроллеры. Предложение и спрос услуг и работ.

Будите ли вы пользоваться вы данной услугой?

Да буду!
13
34%
Нет не буду!
4
11%
Один разок попробую!
9
24%
Сам заЛУТю себе ПП!
5
13%
Дорого!
1
3%
Дешево!
6
16%

Всего голосов : 38

Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 05 апр 2011, 13:16

Изготовление опытных образцов печатных плат (от 1 штуки)

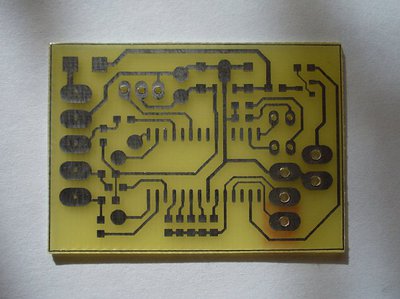

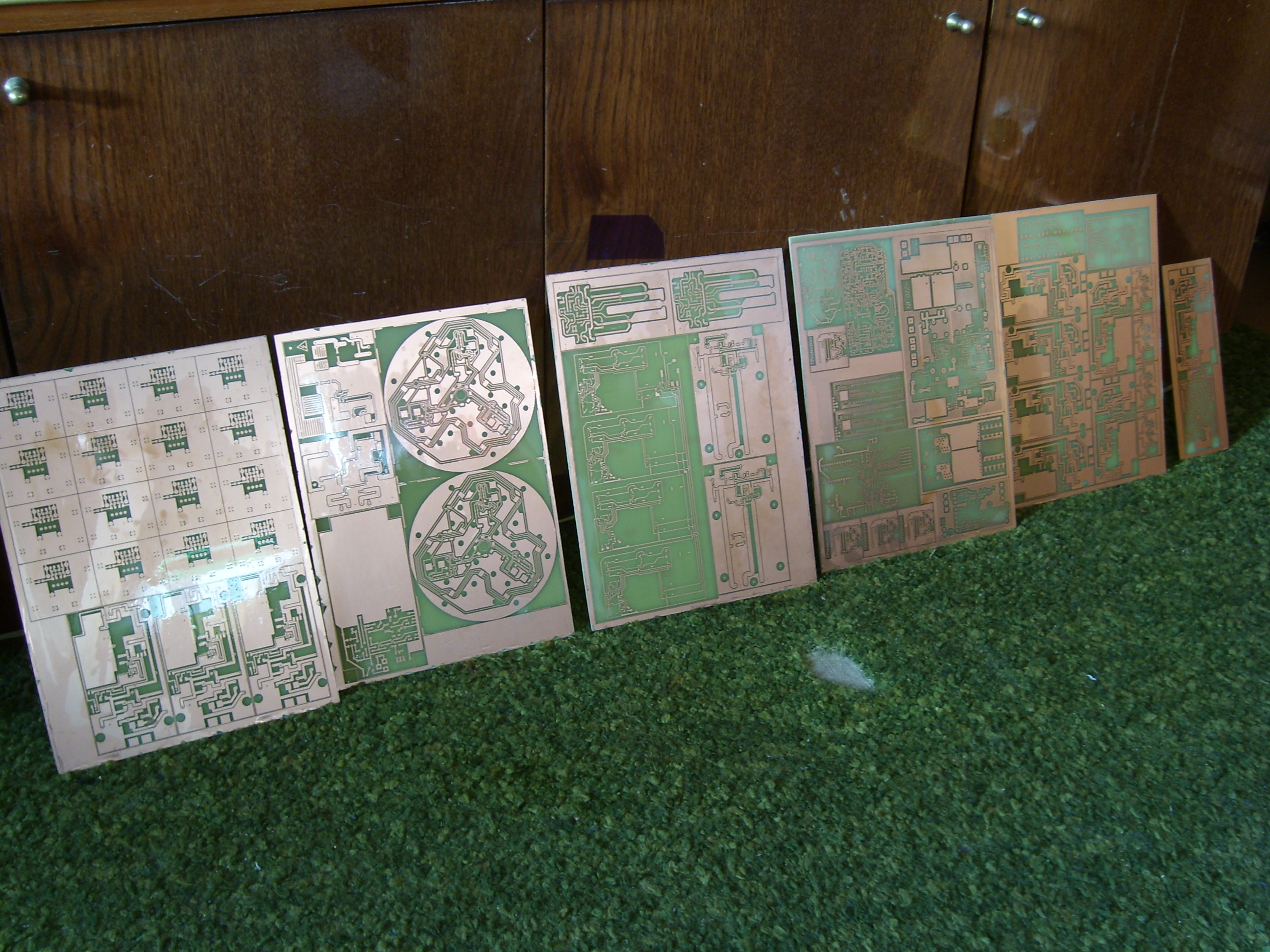

Изготовление печатных плат
с нормами 0.25 / 0.25 мм (3 класс по ГОСТ)
без металлизации отверстий


Отличная возможность быстро обкатать новое изделие перед запуском его в серию. За несколько дней Вам изготовят опытную партию от одной до нескольких штук плат.


Мыло Hwoarang91@yandex.ru
На него виду прием заказов!

Платы изготавливаются из высококачественного текстолита FR-4!
Толщина материала - 1 мм, 1.5мм. Толщина фольги - 18 мкм.

Материал обладает превосходной адгезией фольги, в отличие от того, что вы можете приобрести в свободной продаже.

Технологические возможности - нет металлизации, нет маски, нет шелкографии, есть лужение, нормы 3 класса 0,25/0,25 мм (QFP с шагом 0.5 без проблем).

Изготовление платы включает в себя сверловку и фрезеровку фигурного контура.

Теперь все платы сверлятся и фрезеруются по контуру!
Диаметры сверления от 0.5 до 1.6 мм с шагом 0.1 мм. Отверстия более 2мм выполняются фрезеровкой.

Срок изготовления 3-7 дней.
(прием писем с понедельника до четверга
начало изготовления четверга до воскресенья отправка заказа в понедельник-вторник)

Стоимость - 110 руб/дм2 односторонняя, 120 руб/дм2 двусторонняя.Подготовка шаблона - 50 руб.+ Доставка до вашего региона + Страховка если потребуется.(В среднем за доставку первым классом от 100-150 рублей)
Возможен обмен =) Но пока что не доступен!!!


Форматы печатных плат;
P-Cad, Sprint Layout, Altium Designer, Eagle, Orcad (или любая другая САПР для ПП), или Gerber файлы.


Срок выполнения заказа до 30дм2 – 3-7 дней.
Для заказов более 30дм2 цена и сроки оговариваются отдельно.
Заказы, полученные до четверга, выполняются к ближайшему воскресенью


Любые САПР которые допускают экспорт Gerber и Drill (Excellon)


Оплата будет приниматься на QIWI кошелёк,Сбербанк РоссииИли другим договорным путём.

Думаю пересылку буду вести Почтой - первым классом!Или договорным путём

Значит так для подачи заказа на мыло нужно будет прислать свои координаты!тесть так

Кому - Ф.И.О
регион,Область
город
адрес .улица .дом .квартира
индекс
Вложенные платы в архив с указанием названием платы и количеством и с пометкой к каждой плате какой слой какой


Пример;
Код: Выделить всёРазвернуть
Иванов Иван Иванович
Волгоградская область
Город Волгоград
Улица Шурупчика 105 дом квартира 55
Индекс 400128


Требования к чертежам плат и технологические ограничения
1. Нормы
Толщина проводника (дорожки) должна быть не менее 0.25 мм.
Расстояние между соседними проводниками также не менее 0.25 мм.
2. Контур платы и крепежные отверстия
На чертеже платы должны быть обозначен контур платы – линиями с минимальной толщиной по периметру платы на отдельном слое (для P-Cad – используйте слой «Board», для Sprint Layout – слой «Ф»). Возможно выполнение вырезов и углублений в платах толщиной не менее 1 мм, а также фигурной обрезки. Отверстия более 6 мм обозначьте на слое фрезеровки кругами.
3. Сверловка
Выполняется сверлами 0.3 – 3.2 мм с шагом 0.1 мм (3.5 – 6 мм с шагом 0.5 мм). В файлах проектов указывайте диаметры отверстий, которые вам необходимы. Точность совмещения рисунка проводников с отверстиями составляет 0.15 мм, что следует учитывать при задании параметров контактных площадок.
4. Зеркальность
Обязательно указывайте вид слоев чертежа - прямой или зеркальный.
Для P-Cad слой TOP выполняется прямым (буква R на чертеже будет вытравлена как R на плате), а слой BOTTOM – зеркальным (буква R на чертеже будет выглядеть как Я на плате).
Для Sprint Layout точно указать слои в описании невозможно – слои Ф1 и Ф2 меняются местами в разных версиях программы, цвета слоев тоже. Указывайте ориентиры в описании, либо просто поместите на чертеж текст (например, дату) таким образом, чтобы он получился читаемым на готовой плате.
5. Растровая графика
Изготовление плат с растровых чертежей в общем случае не выполняется. Рекомендуется воспользоваться функцией подложки рисунка в программе Sprint Layout и перерисовать плату, привязавшись к сетке.

Сейчас думаю над маской но изготовления грубо говоря в домашних условиях ядовитая она очень (Но в процессе)





А также!

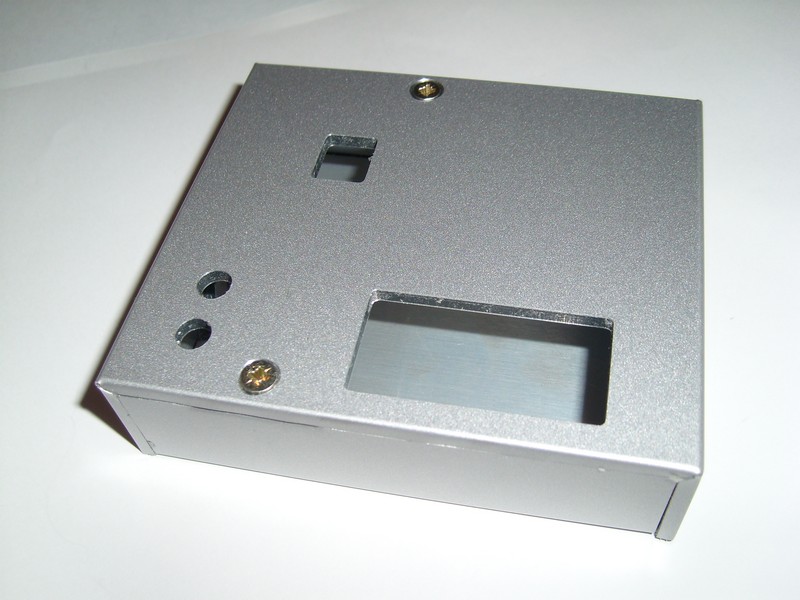

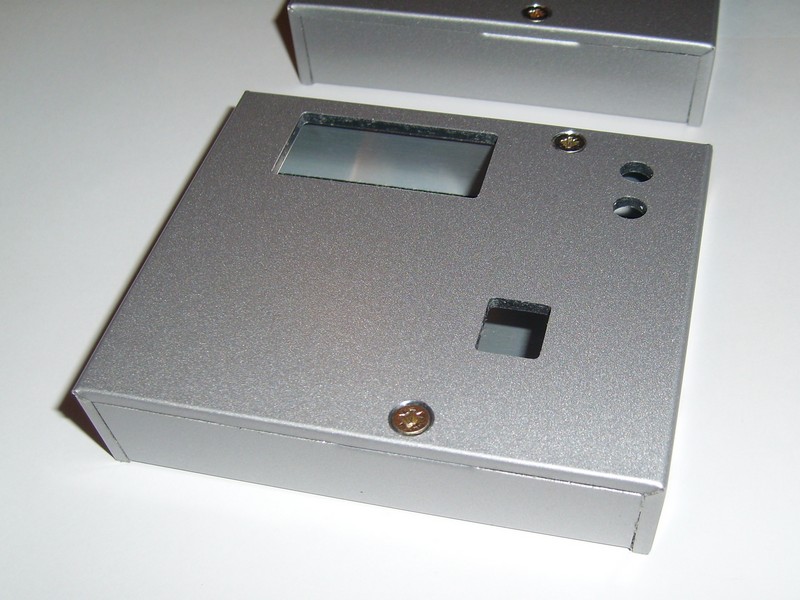

Изготовим корпус из композитной панели (аллюминий-пластик-аллюминий) по размерам вашего устройства!
Вырезы под разъемы на панелях согласно вашему чертежу! Гравировка надписей!


механикуГрубо говоря
А также все возможные лапки хватлки для hexapod и манипуляторов =) :good:

Подготовка чертежей 400-600 руб, производство 50-90 руб/дм2 (по развертке).
(мб договорная)

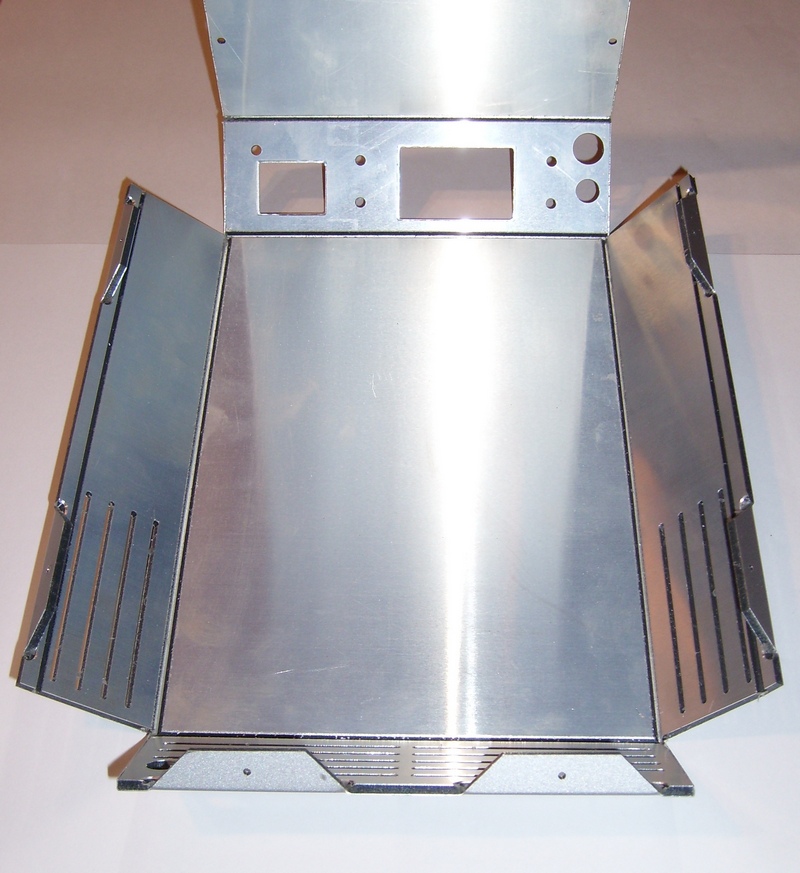

Коробочки выгодно отличаются внешним видом от пресловутого гаинтовского пластика, материал легкий и прочный (можно наступать).
Возможность транспортировки в виде развертки значительно уменьшает объем посылки.

Код: Выделить всёРазвернуть
Есть возможность изготовления полностью кастомных корпусов из композита (3мм толщина материала, 2х0.3мм алюминий по краям, внутри пластик, снаружи PVDF краска).


Различные варианты компоновки.
Вырезы, прорези, надписи произвольной формы.
Пазы для быстрой установки печатных плат.







Изготовим боковые крышки для корпусов из экструзионного алюминия.
Алюминиевые передние панели (раскрой, фрезеровка, гравировка),
Любые другие алюминиевые 2D и 3D изделия (держатели, несущие конструкции и т.п.).

Последний раз редактировалось landStalker 19 апр 2011, 09:03, всего редактировалось 23 раз(а).
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение Michael_K » 05 апр 2011, 17:14

С карты на карту. Или по квитанции сбербанка на карту, думаю всех устроит.
Вам в банке надо взять реквизиты и лицевой счет, как к вам переводить деньги.

Что насчет механики?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 05 апр 2011, 17:22

Думаю проще всего будет QIWI кошель и без процентов!

У сбер банка там перевод средств от 5-7 рабочих дней долго!
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение EdGull » 05 апр 2011, 17:31

У Альфа банка мгновенно и бесплатно
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 05 апр 2011, 18:41

Michael_K писал(а):Что насчет механики?


Вы имеете в веду резки из пластика и алюминия?Манипуляторов и того подобное?

EdGull писал(а):У Альфа банка мгновенно и бесплатно

Ну нужно забежать в альфа банк да глянуть что там по чём но вообще решено будет QIWI кошель!
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение Michael_K » 05 апр 2011, 19:37

Ага
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 05 апр 2011, 19:48

Да это реально сделать!но по цене пока что не рассчитывал как посчитаю что получится отпишу!
Пока что из доступных материалов Алюминий и оргстекло.

С понедельника начну принимать заказы!!!
11.04.2011
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение Michael_K » 05 апр 2011, 20:01

Млин, ну и обратная связь :)))
Я, типа, вопросы же задавал.

Michael_K писал(а):
landStalker писал(а):А также!
Изготовим корпус из композитной панели (аллюминий-пластик-аллюминий) по размерам вашего устройства!
Вырезы под разъемы на панелях согласно вашему чертежу! Гравировка надписей!


Очень интересно.
Можно хоть одну фотку и возможности технологии?
Толщина материала?
Как производится гибка (если производится)?


Надеюсь, заказы не с третьего раза будут удовлетворяться :)

Модеры, соори, за оверквотинг.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение Radist » 06 апр 2011, 06:07

Очень интересное предложение. Есть несколько вопросов:
1. Почему подготовка к производству такая дешевая?
2. Принимаете ли файлы в формате pcb (я развожу в PCAD2006)?
3. Киви кошелек - это я могу оплатить с любого киви терминала? Нужно ли будет подтверждать факт оплаты?
4. Можно ли получать готовый продукт наложенным платежом?
5. На каком оборудовании производится изготовление ПП?
6. Какова загруженность линии?
7. Какова дальнейшая судьба фотошаблонов (на случай повторных заказов)?
8. Нужно ли наносить на платы цифробуквенную маркировку (для облегчения учета плат)?
9. Чем именно производится конечное лужение?

И хотелось бы поподробнее о том, как происходит взаимодействие. Типа:
1. От меня письмо с адресом и файлами
2. От вас что-то типа счета
3. Я иду плачу денежку
4. Вы как-то узнаете об этом
5. Потом как-то информируете меня о стадиях работы
6. Потом даете номер трекинга письма или посылки
7. Потом я получаю посылку и пишу отзыв на робофоруме.

Вот это поясните поточнее.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение StArt » 06 апр 2011, 08:02

Думаю проще всего будет QIWI кошель и без процентов!
У сбер банка там перевод средств от 5-7 рабочих дней долго!

Неправильно, это денежный перевод 5-7 рабочих дней, а перевод на карту почти мгновенно (как по квитанции так и с карты на карту). Да и комиссия за это не берётся.
Да и чего там на счёт показать пример механики, корпусов.
Аватара пользователя
StArt

Сообщения: 130
Зарегистрирован: 08 июл 2008, 14:34
Откуда: г. Черноголовка
прог. языки: Verilog, С
ФИО: Саша

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение RealRobot » 06 апр 2011, 08:33

Думаю проще всего будет QIWI кошель и без процентов!
У сбер банка там перевод средств от 5-7 рабочих дней долго!

Внутренние переводы в QIWI действительно безпроцентные, НО!!! при оплате(вводе средств) через терминал QIWI берется очень большой процент, просто грабительский. Лучше всего Сбербанк. Вам надо иметь карточку Сбербанка с подключенной услугой Сбербанк@ОнЛайн. Перевод с карты на карту делается быстро. Если же делать перевод вам на карту наличкой через кассу, то это да, долго. Но сейчас почти у всех есть карта Сбера, а подключить Сбер@НоЛайн очень просто.

делайте по оплате два варианта:
- через Киви
- через Сбербанк@ОнЛайн
http://igrybogov.com - ну о.о.очень интересно
сознание определяет бытие, улыбнись своему отражению
RealRobot

Сообщения: 340
Зарегистрирован: 18 окт 2007, 23:46
Откуда: Москва
прог. языки: С++ , 1С :-)
ФИО: Михаил

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение Myp » 06 апр 2011, 08:52

RealRobot писал(а): НО!!! при оплате(вводе средств) через терминал QIWI берется очень большой процент, просто грабительский.

неправда ваша
больше 500 рублей принимают в терминале беспроцентно (в евросети берут полтора процента через свой терминал) плюс много банков через которые тоже беспроценто по карточке. меньше 500 рублей какойто небольшой процент.
просто не надо использовать левые терминалы посредники которые берут процент за перевод себе, потом процент за перевод в систему киви а потом ещё сам киви берёт процент за ввод в свою систему.
используейте оригинальные киви автоматы )
Комиссии за вывод на карту Visa – 2% + 20 рублей тоесть и вывод вполне божеский, лучше яндекс.денег
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение galex1981 » 06 апр 2011, 10:18

Еслиб они еще везде были бы оригинальные киви автоматы. В моем городе оригинальных нет
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение Myp » 06 апр 2011, 15:53

улица Ленина дом 187, магазин евросеть, пополнение за 1,5 %
вполне по божески)
??????
профит!
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение landStalker » 06 апр 2011, 17:33

1. Почему подготовка к производству такая дешевая?

Так получается )
2. Принимаете ли файлы в формате pcb (если я буду разводить в PCAD2006)?

Да.
3 .Принимаете ли вы формат Gerber?

Да.
4. Пожалуйста расскажите мне подробней о сгибах корпусов из композитной
панели (аллюминий-пластик-аллюминий)

Подрез с обратной стороны с последующим сгибом по линии реза.
5. На каком оборудовании производится изготовление ПП?

Химическая часть самодельная, механическая на чпу фрезере.
6. Какова загруженность линии?

от 2 до 4 дней в неделю.

7. Какова дальнейшая судьба фотошаблонов (на случай повторных заказов)?


Фотошаблоны повторно используются редко поскольку на заготовке
присутствуют платы других заказчиков. При повторном заказе
используется уже обработанный файл и добавляется в новый фотошаблон.
Повторно подготовка не берется.

8. Нужно ли наносить на платы цифро буквенную маркировку (для облегчения
учета плат)?

Можно выполнить механическую гравировку. Нумерацию плат рекомендую
делать с помощью нескольких дорожек по типу семисегментного индикатора
- лишние дорожки отрываются и получается читаемый номер.

9. Чем именно производится конечное лужение?

Сплав Розе.

10. Пожалуйста фотографий корпусов из композитной панели
(аллюминий-пластик-аллюминий)

Выложил в первый пост
11 .Какие форматы вы еще принимаете для Плат(можно список?)

Любые САПР которые допускают экспорт Gerber и Drill (Excellon)
12. И какие форматы вы принимаете (для корпусов из композитной панели)
тоже список

Любые векторные чертежи панелей. Окончательные чертежи разверток делаются
нами. Конструктив корпуса и расположение крепежных элементов
согласуются в рабочем порядке.

Добавлено спустя 13 минут 56 секунд:
Radist писал(а):И хотелось бы поподробнее о том, как происходит взаимодействие. Типа:
1. От меня письмо с адресом и файлами
2. От вас что-то типа счета
3. Я иду плачу денежку
4. Вы как-то узнаете об этом
5. Потом как-то информируете меня о стадиях работы
6. Потом даете номер трекинга письма или посылки
7. Потом я получаю посылку и пишу отзыв на робофоруме.

Вот это поясните поточнее.

Да все именно так =)
Что именно по подробней?,помоем вы сами ответили на свои вопросы =)

Добавлено спустя 55 минут 18 секунд:
И можно попросить модераторов почистить тему от мусора!
Аватара пользователя
landStalker

Сообщения: 127
Зарегистрирован: 28 мар 2011, 16:47
Откуда: Волгоград
прог. языки: Java на начальном уровне
ФИО: Олег

Re: Изготовление опытных образцов печатных плат (от 1 штуки)

Сообщение blindman » 06 апр 2011, 18:30

А где тут мусор?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Пред.След.

Вернуться в Купить / Продать

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1

Mail.ru counter
