Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение EdGull » 17 янв 2008, 23:33

Цена 676р.
Представляет собой два независимых устройства на одной плате:
- Мост USB - UART на микросхеме FT232
- Трансивер (Модем) на 2.4ГГц на микросхеме CC2500 в чистом виде, т.е. с родным интерфейсом SPI
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение EdGull » 10 мар 2008, 20:00

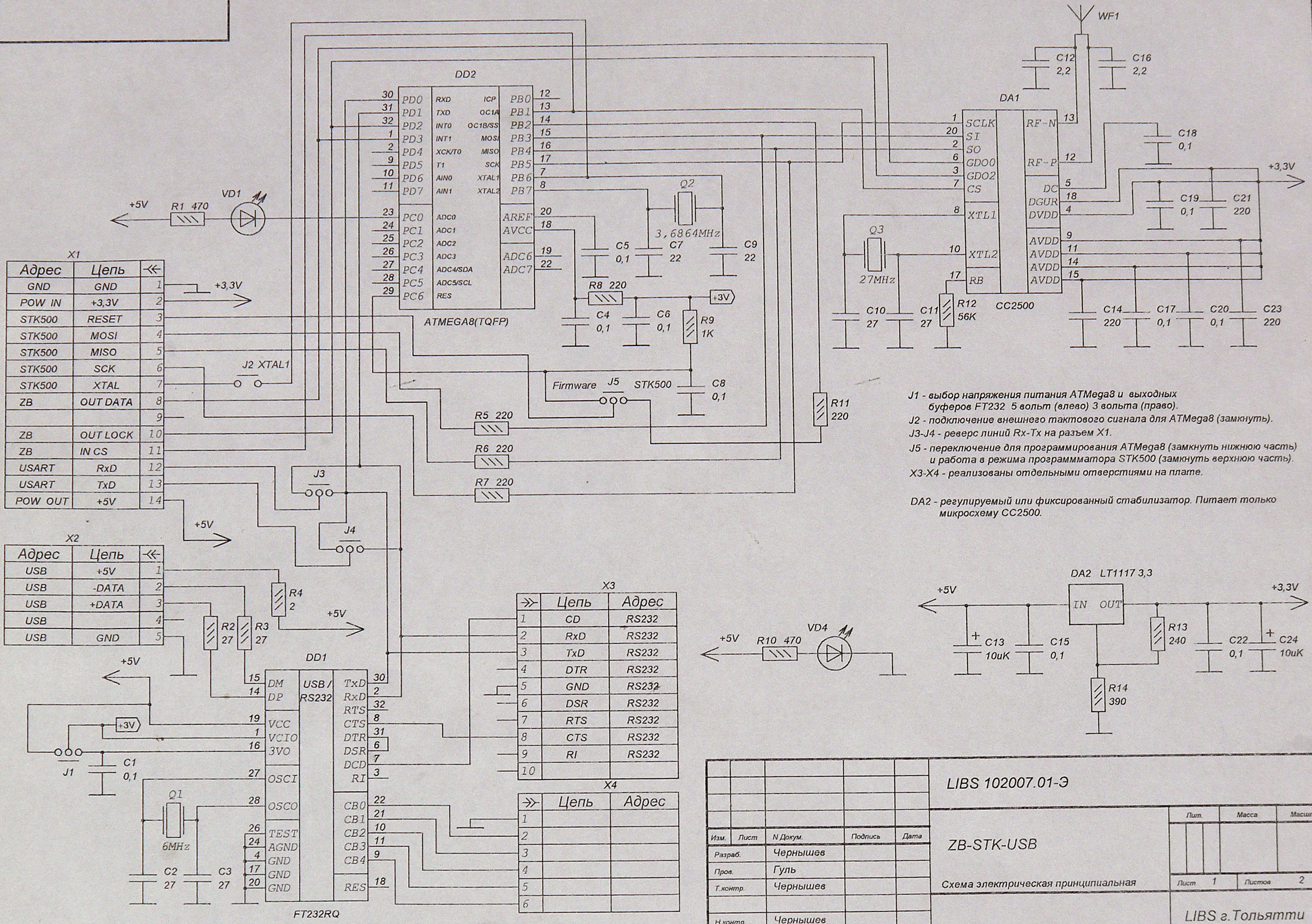

схема
Вложения
P1130701 copy.jpg
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение avr123.nm.ru » 10 мар 2008, 20:29

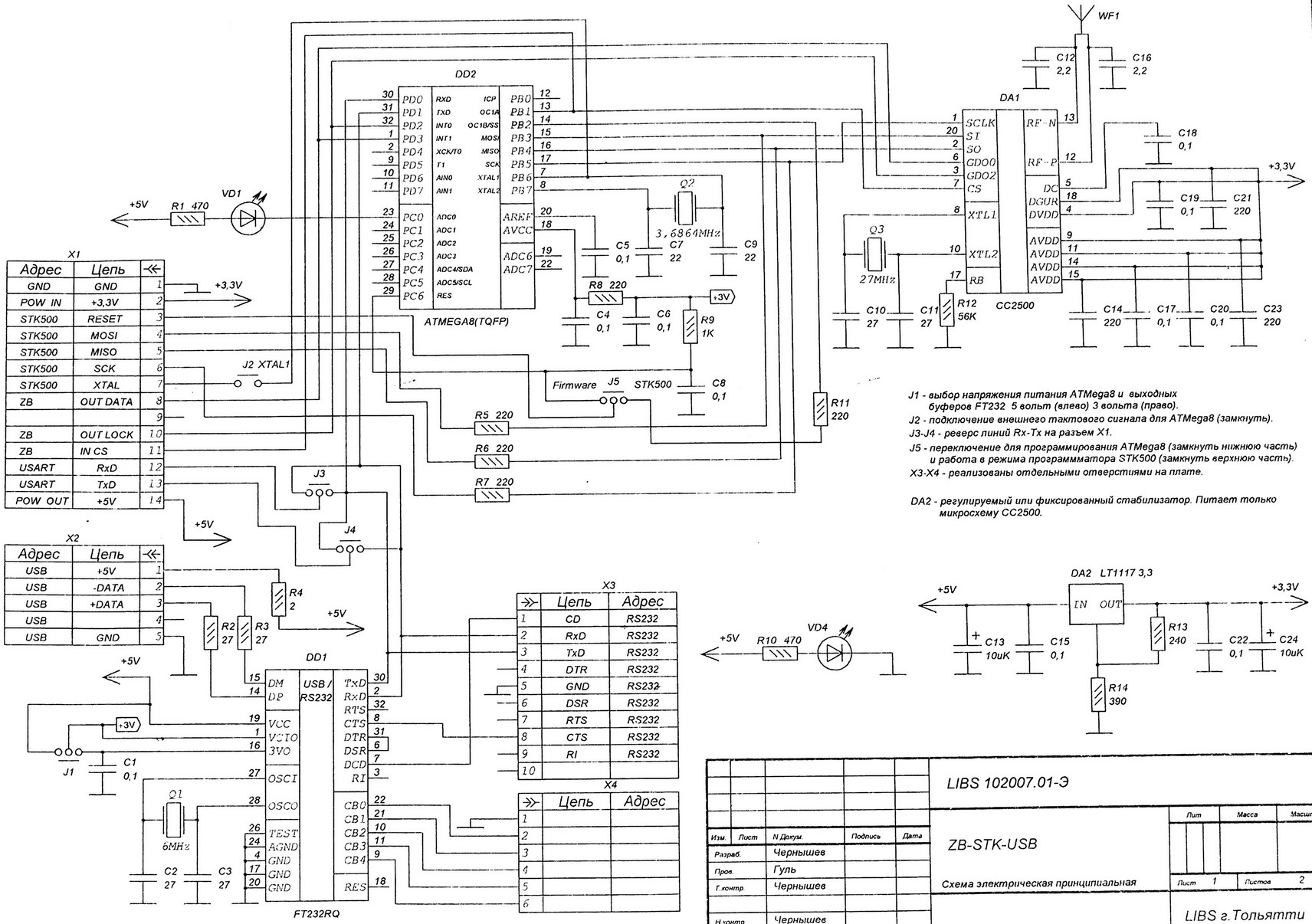

Вот так схемка получше смотрится :Bravo:

Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение EdGull » 10 мар 2008, 20:38

согласен так лучше.
спасиюо :friends:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение =DeaD= » 10 мар 2008, 21:12

То есть ZigBee-UART тут нету и пока не планируется? Я правильно понял?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение EdGull » 10 мар 2008, 21:38

здрасти! как это нету?
если запаять СС2500 и Мегу8 то будет
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение =DeaD= » 10 мар 2008, 21:44

Ну в принципе ничего так наборчик, хотя мне больше синий зуб по душе. Вот если бы тут простой набор был:
1. COM-PORT<=>ZigBee;
2. ZigBee<=>TTL-UART;

И всё это за разумные деньги и без лишних компонент (как тут - USB на этой плате все-таки не мало места сжирает).

Было бы очень интересно, да и масса народу смогла бы применить.

PS: Но это всё мои мечты о прекрасном :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение EdGull » 10 мар 2008, 21:58

сом-порты нынче в дефиците поэтому юсб
а ZigBee<=>TTL-UART и так есть

а что цена была доступной нужны объемы... :)
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение RoboTok » 29 апр 2008, 13:56

А мне вот больше нужно полностью законченное устройство по типу:
USB->COM->ZigBee
COM(TTL)->ZigBee.

Чтоб можно было подключить МК по UART к радиосети или комп.

И я так понял, что автор предлагает просто плату, а не модем, как он написал выше.
И походу ZigBee там нету, а есть просто трансивер C2500, что совсем разные вещи.

А к чему это я всё ? 8)
Просто, если покупать готовое устройство, то хотелось бы не морочить голову с железом и программной частью уже.
И получить устройство по типу XBee модуля, только более гибкое в плане интерфейсов. Тот же USB.

П.С.
Это я так думаю ещё купить радио модем и решил глянуть сюда :wink:
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение Myp » 29 апр 2008, 14:32

RoboTok писал(а):А к чему это я всё ? 8)

а к тому что всё написано а тебе прочитать лень
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение EdGull » 29 апр 2008, 19:12

имею в эксплуатации 2 модуля XBee модуля очень не доволен, т.к. они постоянно вешаются. Именно поэтому пришло делать свои платы.
походу ZigBee там нету, а есть просто трансивер C2500, что совсем разные вещи.

ага, типа ты и человек это разные вещи... :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение avr123.nm.ru » 29 апр 2008, 20:48

RoboTok писал(а):И походу ZigBee там нету, а есть просто трансивер C2500


Ага.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение Кирилл » 29 апр 2008, 22:55

ZigBee реализуется на чипах с названием cc24хх, а также cc2520
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение RoboTok » 30 апр 2008, 19:30

EdGull писал(а):имею в эксплуатации 2 модуля XBee модуля очень не доволен, т.к. они постоянно вешаются. Именно поэтому пришло делать свои платы.
ага, типа ты и человек это разные вещи... :D


Вы что надулись чтоли ?
Я не хотел вас задеть, а просто хотел заметить, что в вашем модуле не помешает ZigBee о которой вы написали, но не сделали в модуле :roll:
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение Myp » 30 апр 2008, 21:15

СС2400 есть а зигби нету
даже вон антенка имеется а зигби нету

Дядька ЭдГул чтож ты так... приделал бы зигби чтоли... :oops: ну незнаю прям... приделай какнибудь туда зигби ато вот человек страдает...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
