Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение Duhas » 01 май 2008, 15:07

я не в курсе что имеется в той плате, но видимо человек говорит о софтварной части протокола, а не о поддержке в железе, или ваша, EdGull, платка умеет образовывать самоорганизующуюся сеть с другими платками?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение RoboTok » 01 май 2008, 15:52

Как сказал уважаемый Myp.
Есть и антенна и СС2500 (не СС2400), а ZigBee и нэту :lol:
И даже, если написать програмную часть походу ZigBee не появится т.к. старые чипы СС2500 не имеют такой функции.

Короче мне наша дискусия напоминает передачу о нанотехнологиях в России по телевизору.
Всем нравится слово, а что это такое увы никто незнает :crazy:
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение Кирилл » 01 май 2008, 21:32

RoboTok писал(а):И даже, если написать програмную часть походу ZigBee не появится т.к. старые чипы СС2500 не имеют такой функции.

Именно так. Зато можно поставить SimpliciTI
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение Myp » 28 июн 2008, 16:26

кто ещё не видел

вот

http://www.rigexpert.com/index?s=articl ... c2500&l=ru

сс2500 подключают к меге 8 и получают спектроанализатор
схема почти идентична зигбиплатке
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15896
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение EdGull » 29 июн 2008, 11:27

в связи с тем что назревает вторая ревизия минибота в которой однозначно зигбя будет сразу на борту
выложил наши исходники для мегаплаты
[[Радиоканал_2.4ГГц_ZigBee_для_МиниБота]]


обсуждение и замечания принимаются в соответсвующей ветке viewtopic.php?f=58&t=4215
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение blindman » 23 июл 2008, 13:19

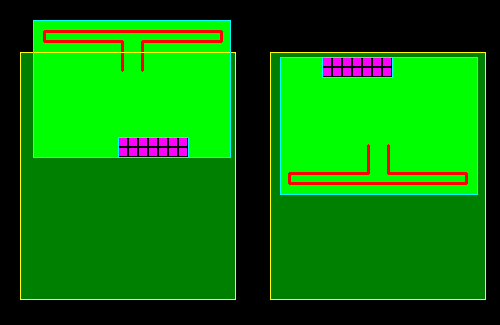

Нужно подключить эту плату к другой. Под углом ставить не хочется, чтобы не увеличивать габариты. Хочу поставит платы параллельно. Есть 2 варианта :



Интересует, насколько повлияет на характеристики антенны наличие на небольшом расстоянии от нее (~8-10мм) другой платы.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение EdGull » 23 июл 2008, 13:23

могу ошибаться, но помоему там ограничение только по близ расположным массивным полям метализации
а зачем их так близко распологать?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение blindman » 23 июл 2008, 13:27

Если использовать коннекторы PLD/PBD, то расстояние получится около 12 мм (2.54 + 8.5 высота разъемов + толщина самой платы)
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение hudbrog » 23 июл 2008, 14:23

Интересует, насколько повлияет на характеристики антенны наличие на небольшом расстоянии от нее (~8-10мм) другой платы.


Если говорить серьезно, то:
1) повлияет на импеданс антенны, соответственно уползет согласованность антенны, появяца всякие нездоровые эффекты, но в целом - уменьшение дальности действия и увеличение числа ошибок (сокращение скорости). Для этой реализации наверно не так страшно, потому что тут антенна изначально не согласована(чем мне эта плата и не нравица).
2) изменит диаграму направленности антенны. в данном случае, боюсь, тупо обрежет все что тока можно в этом направлении.

Надо не забывать, что рамочная антенна, она, строго говоря, довольно направленная штука. И излучает/принимает она, соответственно, только в нужных направлениях. При таком ее расположении нужно будет хитро ориентировать ответную антенну, иначе можно нарваться на слепые пятна.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1560
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение EdGull » 23 июл 2008, 14:26

ты так и не ответил, нафига тебе так бизко их ставить?
давай я туда по меге88 впаяю и закроем эту темы
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение blindman » 23 июл 2008, 15:32

Просто хочу сделать устройство максимально компактным.

Установка контроллера мало что изменит.

Я правильно понимаю, что в том варианте, что я нарисовал слева, указанные выше проблемы не будут иметь места?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение hudbrog » 23 июл 2008, 15:40

Будут, но в значительно меньшей степени.
Я в свое время считал в специальной программулене влияние разных гадостей на печатную антеннку на 400мгц. В целом, на нее влияло негативно абсолютно все, что только можно придумать.
Из правильной литературы советую почитать аппноуты по дизайну rf-плат от nordic и atmel. Там рассказано, что делать совсем нельзя и что можно, но не желательно.
Скажем, там где у вас остатки антенны и кусок согласования(в данном случае его нет), не стоит делать на втором слое(плате) землю, или вообще какие-либо линии. Соответственно, если у вас будет на второй плате какая-нить линия перпендекулярно пересекать антенну, будет неприятная кака.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1560
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение blindman » 23 июл 2008, 15:47

То есть если полностью освободить от меди тот участок платы, над которым будут проходить проводники антенны, то можно влияние второй платы считать несущественным?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение Myp » 23 июл 2008, 16:18

блютус в самых диких условиях работает вобще с антенной в виде 1,5 см змейки
имхо в данном неприхотливом девайсе, в пределах квартиры будет по барабану как эту антенну располагать :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15896
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Мегаплата 2в1 ZigBee-SPI & USB-UART

Сообщение hudbrog » 23 июл 2008, 16:36

В общем я проще скажу.
У выхода СС2500 имеданс -
Zout = 80 + j74 Ω
У проволчки, которая в него воткнута напрямую - пара ом.
Поэтому ни о какой согласованности в плате Эда речи не идет, и работать она будет по определению в пределах квартиры в лучшем случае. Убить, чтобы оно совсем перестало работать - тяжело. Поэтому можно вообще не заморачиваться.
А если хочется именно нормальной работы CC2500(а это что-то около 1000 футов, если мне память не изменяет), тогда надо уже учитывать всякие хитрые условия. И там уже влияет и взаимное расположение компонент и антенны, а марка текстолита, и много чего еще, и моделировать в хитром софте (типа microwave studio) эти самые антенны с точностью до толщины слоя меди. Зато это настоящий путь самурая =)

А в твоем случае, не парься и делай как душе угодно )
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1560
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей
