Re: Отладочная плата (Вариант с ATtiny2313) ,проблема с БП или..

Сообщение Vovan » 21 фев 2010, 02:02

Мортон это хорошо! :good:
А вот бодун, в нашем деле, явно не помошник :crazy:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Отладочная плата (Вариант с ATtiny2313) ,проблема с БП или..

Сообщение Rolex » 21 фев 2010, 02:54

она у меня ещё и кривая,эта прога,сама по себе
Start:
sbic PinB , 0
ldi temp,0b00000001
sbis PinB , 0
ldi temp,0b11110001
out PortB, temp
rcall Delay
rjmp Start

так гораздо изящнее,без всяких LedOff . поэтому мне и нравится ассемблер-интересно ковыряться на досуге)+ с ним лучше понимаешь как оно работает.
Rolex

Сообщения: 66
Зарегистрирован: 23 янв 2007, 15:25
Откуда: Петербург

Re: Отладочная плата (Вариант с ATtiny2313) ,проблема с БП или..

Сообщение avr123.nm.ru » 21 фев 2010, 10:36

Rolex писал(а):так и не понял до конца как работает подтягивающий резистор.
Как обычный резистор подключенный от ножки к + питания.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Отладочная плата (Вариант с ATtiny2313) ,проблема с БП или..

Сообщение Duhas » 21 фев 2010, 10:45

а про Мортона поподробнее можно? ссылочкой или названием )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Отладочная плата (Вариант с ATtiny2313) ,проблема с БП или..

Сообщение Vovan » 21 фев 2010, 11:12

2 Duhas: Джон Мортон "Микроконтроллеры AVR, вводный курс" где-то у нас на форуме в библиотеке, по-моему, должна быть ссылка.
2 Rolex ИМХО: асм конечно хорошо, но до поры до времени, всё-таки языки высокого уровня намного упрощают составление сложных и витиеватых программ и чтение чужих программ (к примеру) на си в n раз выигрывают перед асм, а вот перейти после асма например на си, мне настолько тяжело, что даже не описАть, и процесс этот так сильно затянулся - ужос!... Хотя, это, скорее всего, индивидуальная особенность :oops:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Отладочная плата (Вариант с ATtiny2313) ,проблема с БП или..

Сообщение Duhas » 21 фев 2010, 11:16

нене. я сам на асме начал.. пробовал потом на Си, ай ай ай короче )

а книжка, как оказалось у меня лежит уже с годик )) погляжу что там полезного есть...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Отладочная плата (Вариант с ATtiny2313) ,проблема с БП или..

Сообщение Vovan » 21 фев 2010, 11:42

2 Duhas: там в некоторых примерах программ имеются ошибки, порой незначительные, типо опИски (вместо ldi написано kdi или вместо ld написано lc), а есть и более сильные (строчка пропущена или функция не из этого МК). Уж не знаю чья это заслуга издателя или самого Мортона :wink:
2 Rolex: последний вариант с sbis и sbic в одном месте ИМХО прохиливает только в данном случае. В остальных случаях, я бы рекомендовал всё же так:
Код: Выделить всёРазвернуть
Start:
sbis pinX,N ; если на ноге низкий уровень, кнопка нажата
rjmp A      ; идем в подпрограмму, где пишем что нам надо делать при нажатой           кнопке
rjmp next  ; а иначе идем в следующую подпрограмму, нет смысла здесь же вводить sbic, потому что это и есть ИНАЧЕ чем sbis
А:
;а здесь можно уже расписать используя любые операции
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Отладочная плата (Вариант с ATtiny2313) ,проблема с БП или..

Сообщение Rolex » 21 фев 2010, 20:54

Да,опечатки у Мортона есть.

Поставил на диоды резисторы 1 кОм,как советовал ALHIMIK , ноги правда оставил прежними.
Попробовал отпаять кнопку и залить вот такую программу .

Init:
ldi temp,0b11111111 ; все выходы,Я ЭТУ ДУРУ, PB0, даже не использую как вход!!!!
out DDRB, temp

ldi temp,0b00000000 ; начальное положение диоды погашены
out PortB, temp
Start:

ldi temp,0b11110000
out PortB, temp
rcall Delay
ldi temp,0b00000000
out PortB, temp
rcall Delay
rjmp Start

просто помигать диодами
Опять ругается при прошивке:

"there seems to be a short circuit on the isp connector . The MOSI RESET and SCK lines appear to be short circuited" вроде ругается на короткое замыкание,но я все контакты прозванивал-не закорочены они друг на друга.

далее сразу ещё одна ошибка "a problem occured when executing the command.Make sure that you are using the correct programming method." ну я уверен что метод- ISP и частота выбрана верно относительно резонатора.

Пришлось опять закорачивать ногу на землю,после прошивки программа работает нормально только если снова закорачивать ,ито отнюдь не всегда.В противном случае диоды чуть светятся и еле различимо мигают по алгоритму.

Добавлено спустя 28 минут 49 секунд:
Если полностью стереть программу с мк , то необходимость зажимать кнопку для повторной очистки,считывания показания фьюзов- отпадает.светодиоды при этом опять полугорят-замерил на них напряжение-около 2 вольт.стоит нажать- они гаснут.программы в мк никакой при этом нет.Все фьюзы ,кроме SPI Enable сброшены.Что же за напасть такая.попробую повесить их на другие ножки.
Rolex

Сообщения: 66
Зарегистрирован: 23 янв 2007, 15:25
Откуда: Петербург

Re: Отладочная плата (Вариант с ATtiny2313) ,проблема с БП или..

Сообщение Vovan » 21 фев 2010, 20:55

2 Rolex:
Предлагаю:
1. писать комментарии и осмысливать что делаем;
2. асм, чаще всего, предполагает (это лично мое открытие :shock: ) ставить себя на место процессора и попытаться выполнить то, что написано в (правильных) комментах;
3. очень рекомендую (НАСТОЙЧИВО!) использовать Протеус, потому что там и компиляция асм-а и ваще идеальная среда для ассемблера и симуляции :good:
4. внимательно посмотреть у Мортона шаблон программы (в первых десятках страниц).
Я, конечно, могу написать готовую программу без ошибок и работающую так как надо, но считаю это вредно и поэтому готов помочь, но без решения задач :D
Прочитал Ваше добавление и добавляю: разберитесь с питанием! это не так уж сложно. Ну подключите 4-ре батарейки (акка) по 1,2в и отлаживайте прогу. А питать хз чем - и получим хз что :D
ЗЫ: с фьюзами, не имея восстановительных девайсов - рекомендую не играться - ибо они(фьюзы) не панацея
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Отладочная плата (Вариант с ATtiny2313) ,проблема с БП или..

Сообщение Rolex » 21 фев 2010, 21:39

:D :D :D :D
Решил все проблемы переключив диоды с ножек MISO MOSI SCK на свободные PB, к ним наверно нужен особый подход.Спасибо всем кто обратил на них моё внимание.

1)я по 10 раз переделывал код,не всегда меняя за за этим комментарии-не углядел
2)Ставлю себя на место битов и байтов,в том что пока пишу большего не требуется)
3)Обязательно,для чего нить более сложного
4)Шаблоны Мортона очень даже использую
...
5)Дело все таки не в программе было. Протеус бы "указал" мне на такие особенности MISO MOSI SCK ?
Rolex

Сообщения: 66
Зарегистрирован: 23 янв 2007, 15:25
Откуда: Петербург

Re: Отладочная плата (Вариант с ATtiny2313) ,проблема с БП или..

Сообщение avr123.nm.ru » 21 фев 2010, 21:51

5. нет.

Добавлено спустя 4 минуты 2 секунды:
Rolex писал(а):Решил все проблемы переключив диоды с ножек MISO MOSI SCK на свободные PB


Все же в моем кратком курсе AVR для начинающих с нуля есть чему поучиться !

-
Вложения

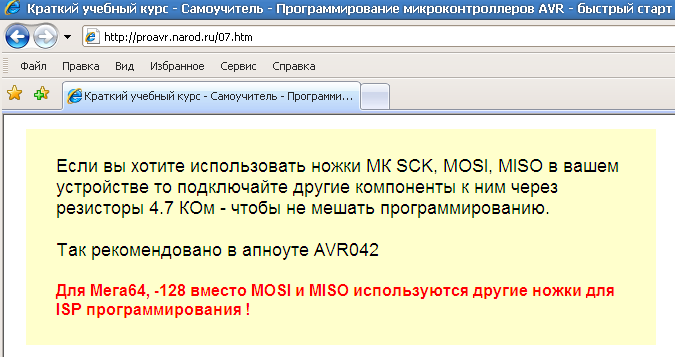

http://proavr.narod.ru/07.htm Подключение к номжкам программирования в AVR
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Отладочная плата (Вариант с ATtiny2313) ,проблема с БП или..

Сообщение Rolex » 21 фев 2010, 22:17

Есть , я всё это читал ,но давно. надо получше изучить даташит к 2313 ,на русском бывает?всё же очень популярный мк.
Rolex

Сообщения: 66
Зарегистрирован: 23 янв 2007, 15:25
Откуда: Петербург

Re: Отладочная плата (Вариант с ATtiny2313) ,проблема с БП или..

Сообщение avr123.nm.ru » 21 фев 2010, 22:38

Я рекомендую ATmega8 как более универсальный и недорогой - всего 48 рублей - с перспективой замены на 88 168 328 в том же корпусе в туже панельку вставиь можно.

Добавлено спустя 1 минуту 53 секунды:
Rolex писал(а):Есть , я всё это читал ,но давно.

Повторение - мать учения ! :ROFL:
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Отладочная плата (Вариант с ATtiny2313) ,проблема с БП или..

Сообщение Rolex » 21 фев 2010, 22:57

http://www.123avr.com/01.htm вот здесь последняя версия?по мне так гак гораздо читабельней.
Rolex

Сообщения: 66
Зарегистрирован: 23 янв 2007, 15:25
Откуда: Петербург

Re: Отладочная плата (Вариант с ATtiny2313) ,проблема с БП или..

Сообщение avr123.nm.ru » 21 фев 2010, 23:37

Года 2 ей. Это не мой сайт.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
