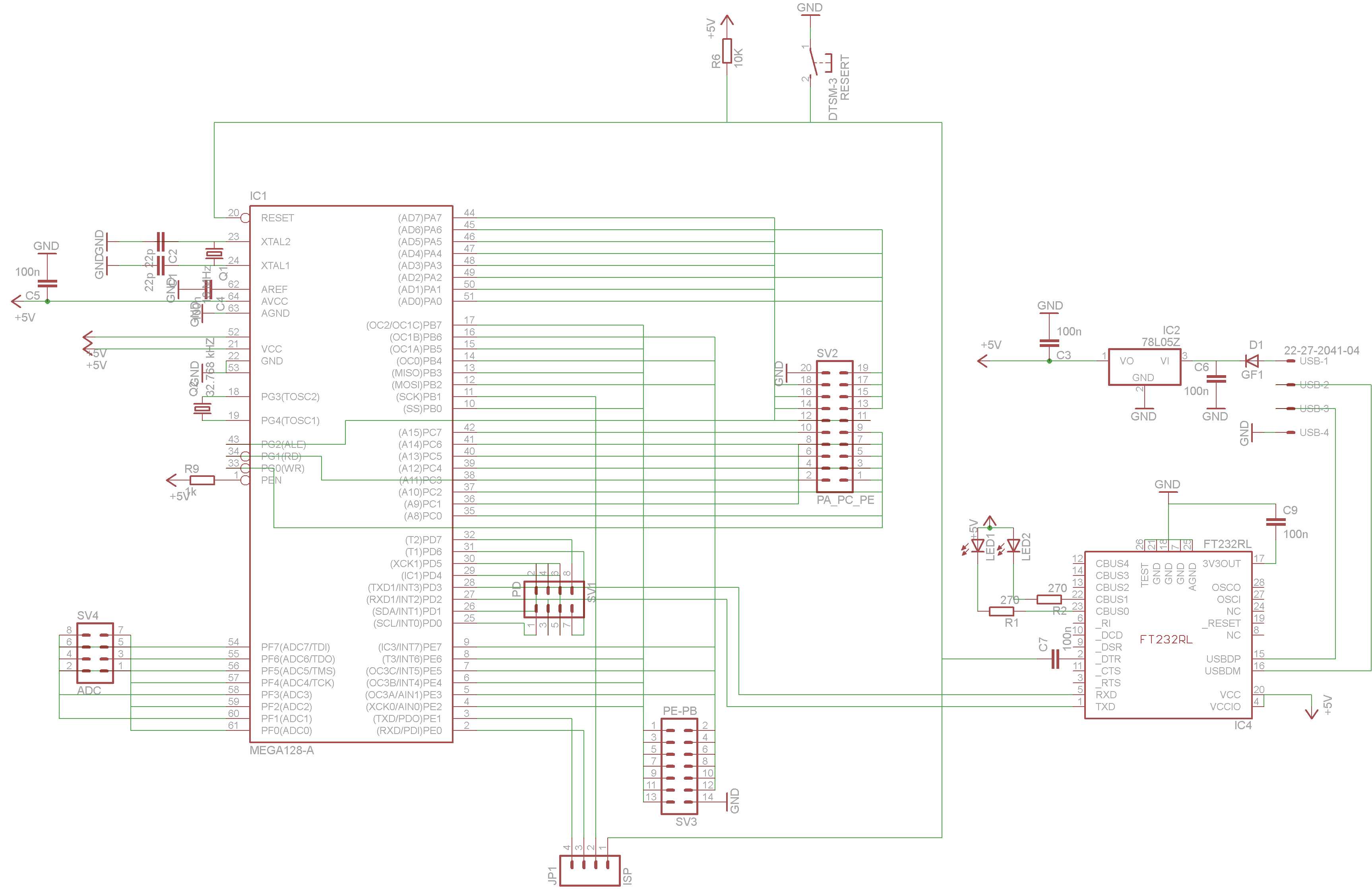

Вот наваял свою первую платку для эксперментов с:
1) АЦП.
2) Управление двигателями, через драйверы.
3) Управление датчиками.
4) Обмен данным с компом по усб.
5) Программирование через SPI.
Питание планируется либо от УСБ если требуется обмен данными с компьютером либо от аккумуляторов 1,2V*4.
Есть следующие вопросы:
1) Не слишком плотненько я это сделал, не будут помехи с одних портов мешать другим!?
2) Порт F планируется использовать только как АЦП стоит ли поставить защиту на каждый канал?!
3) По питанию все сделано правильно!?
4) Система сброс сделана правильно!?
Вообще хотелось бы получить рекомендации, по улучшению, избеганию граблей, и т.п.

Если это реально первая платка, то стоит ли начинать с ATMega128?

Что уж есть в наличии! А почему бы и не с неё!? Единственное что корпус не DIP, из этого сложности с монтажом. А в программирование не думаю что она сильно отличается от 16 мегий или 8.

мега128 во всем их лучше кроме цены и размеров

а что за схема сброса? кондер вроде на землю должен идти (паралельно кнопке) а резюк на плюс?

а что это у тебя за фатнастический стабилизатор?

Да, кстати - стабилизатор из 5В делает 5В? Это зачем?

Схему сброса взял с Arduino Nano хотя там Atmega168 но думаю разница не большая!? http://www.mirmk.net/content/view/101/29/

Стабилизатор напряжения LM78L05 вот как тут

=DeaD= писал(а):Да, кстати - стабилизатор из 5В делает 5В? Это зачем?

а главный вопрос КАК ОН ЭТО ДЕЛАЕТ ! да еще после диода.

За ATmega128 я двумя руками ЗА ! 2 USART 6 ШИМ и куча ног и памяти - это комфортная работа.

Перевод даташита на ATmega128 там - http://avr123.nm.ru/02.htm

- Главное учти расположение выводов для программирования - http://avr123.nm.ru/07.htm
- вывод PEN подтяни резистором 1-10 кОм к питанию.
- плату ты легко сделаешь ЛУТ-ом как у меня описано http://avr123.nm.ru/06.htm

Добавлено спустя 1 минуту 5 секунд:

SAMSON писал(а):Стабилизатор напряжения LM78L05 вот как тут [/img]

"тут" POWER от 8 вольт и выше должен быть !

Я бы электролит конденсаторы добавил - до стабилизатора на 100-470 мкФ а после на 10-20 мкФ и питание AVCC по даташиту сделать.

Добавлено спустя 12 минут 30 секунд:
особенно сильно рекомендую FT232RL в виде отдельного шнурка сделать. Потому что разных устройств всегда больше чем компьютеров.

Я несилен в электронике! По этому делал все по аналогий, собранных в интернете примеров.
Все осмотрел и не увидел что бы тут http://www.olimex.com/dev/index.html хоть где то говорилось про 8В!?
А курс я прочитал и ЛУТ-ом уже экспериментировал! Сложности только в совмещение двух сторон соответственно и отверстий!

SAMSON писал(а):Все осмотрел и не увидел что бы тут http://www.olimex.com/dev/index.html хоть где то говорилось про 8В !?

Вот я вам и написал.

ПОРАЖАЮСЬ НЕ ВНИМАТЕЛЬНОСТИ !

http://www.olimex.com/dev/avr-h128.html

руководство

http://www.olimex.com/dev/pdf/avr-h128.pdf

Самое начало - раздел "Фичи"

- High voltage power supply extension pins

"Хай волтаж" по-вашему это сколько ? 5 вольт ?

SAMSON писал(а):А курс я прочитал и ЛУТ-ом уже экспериментировал! Сложности только в совмещение двух сторон соответственно и отверстий!

Надо просверлить два отверстия и по ним на просвет совмещать рисунк второй стороны после травления первой.

Я всегда на одной стороне паяю все компоненты на поверхность. Отверстий сверлить вааще не рекомендую на ЛУТ платах.

Добавлено спустя 6 минут 47 секунд:
Красава ...



Добавлено спустя 5 минут 53 секунды:
А еслибы вы ЧУТЬ ПОИСКАЛИ !!! то нашлибы вот это - 12-3.3 = 8.7 вольт и еще минус падение на диодном мосте.



ИЩИТЕ ИНФОРМАЦИЮ !

А как же переходные отверстия ?
Если не сверлить...

Кому красава, а кому дорогая карявка

SAMSON
Вы хоть и новичёк, но советую сразу использовать нормальные стабилизаторы импульсные.
К вашей схеме добавится только индуктивность и диод.
Индуктивности подбираются по току и продаются во всех магазинах тематических
Стабилизатор

RoboTok писал(а):А как же переходные отверстия ? Если не сверлить...

Попробуйте догадаться.

Проводок ?

платы односторонние
