Контроллер ATmega128+FT232RL ваши рекомендации!

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

Re: Контроллер ATmega128+FT232RL ваши рекомендации!

Сообщение SAMSON » 09 фев 2009, 16:12

Ага а как травить стороны по отдельности?! это сначала значит ты одну сторону полностью замазываешь тонером!? после травления вторую замазываешь первую очищаешь и т.п.?!!?
По питанию может есть готовая микросхемка в которой все возможные защиты предусмотрены а ты поставил подключил и не замарачиваешся доп. элементами?! Хотелось бы конкретную модель не сильно редкую!?
Уважаемый avr123.nm.ru а система сброса вам ничем не смущает?!
Аватара пользователя
SAMSON

Сообщения: 45
Зарегистрирован: 13 июн 2007, 11:54
Откуда: г. Пермь
Skype: samson_ru

Re: Контроллер ATmega128+FT232RL ваши рекомендации!

Сообщение avr123.nm.ru » 09 фев 2009, 16:26

SAMSON писал(а):Ага а как травить стороны по отдельности?! это сначала значит ты одну сторону полностью замазываешь тонером!? после травления вторую замазываешь первую очищаешь и т.п.?!!?

Можно и так. Я скоч использовал.

SAMSON писал(а):Уважаемый avr123.nm.ru а система сброса вам ничем не смущает ?!

Нет не смущает что-то.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Контроллер ATmega128+FT232RL ваши рекомендации!

Сообщение boez » 09 фев 2009, 17:57

SAMSON писал(а):Ага а как травить стороны по отдельности?! это сначала значит ты одну сторону полностью замазываешь тонером!? после травления вторую замазываешь первую очищаешь и т.п.?!!?


Зачем по отдельности? Печатаем на одном глянцевом листе обе стороны зеркально. Складываем лист рисунками друг к другу так, чтобы распечатанные стороны сошлись, глядя на свет. После этого сжимаем линию сгиба листа и еще дополнительно степлером скрепляем половинки в паре точек, получая такой "карман", на внутренних стенках которого распечатаны 2 стороны платы. В этот карман кладем чистую заготовку, позиционируя ее тоже на свет, а затем проглаживаем с обоих сторон. Затем травим и сверлим.

Сам так делал.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Контроллер ATmega128+FT232RL ваши рекомендации!

Сообщение avr123.nm.ru » 09 фев 2009, 19:23

Видно вы большой мастер. У меня без ретуши перед травлением делать платы не получается.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Контроллер ATmega128+FT232RL ваши рекомендации!

Сообщение FireFly » 09 фев 2009, 19:45

boez писал(а):Печатаем на одном глянцевом листе обе стороны зеркально. Складываем лист рисунками друг к другу так, чтобы распечатанные стороны сошлись, глядя на свет. После этого сжимаем линию сгиба листа и еще дополнительно степлером скрепляем половинки в паре точек, получая такой "карман", на внутренних стенках которого распечатаны 2 стороны платы. В этот карман кладем чистую заготовку, позиционируя ее тоже на свет, а затем проглаживаем с обоих сторон. Затем травим и сверлим.

аналогишно - прекрасно получается :wink:
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Контроллер ATmega128+FT232RL ваши рекомендации!

Сообщение SAMSON » 02 мар 2009, 09:28

Вот решил разделить ATmega128 и FT232RL, при этом развел Мегу по правилам http://www.gaw.ru/html.cgi/txt/app/micros/mb90/pcb.htm Коментарий :-)!?.
Есть одна сложность как распечатать в игле разные слои на одном листе!? Вставлять два раза один лист не предлагать до этого мы и сами додумались. Если сохранять как картинку то не получается соблюдение масштаба.
Вложения
FT232RL.zip
(32.91 КиБ) Скачиваний: 31
ATMega128.zip
(43.7 КиБ) Скачиваний: 38
Аватара пользователя
SAMSON

Сообщения: 45
Зарегистрирован: 13 июн 2007, 11:54
Откуда: г. Пермь
Skype: samson_ru

Re: Контроллер ATmega128+FT232RL ваши рекомендации!

Сообщение bolt » 02 мар 2009, 11:02

У меня без ретуши перед травлением делать платы не получается.

Попробуйте на темобумаге для факсов печатать. Рисунок по рабочему слою. Температура утюга 180 - это важно
bolt

Сообщения: 281
Зарегистрирован: 01 дек 2008, 19:21

Re: Контроллер ATmega128+FT232RL ваши рекомендации!

Сообщение SAMSON » 24 мар 2009, 09:02

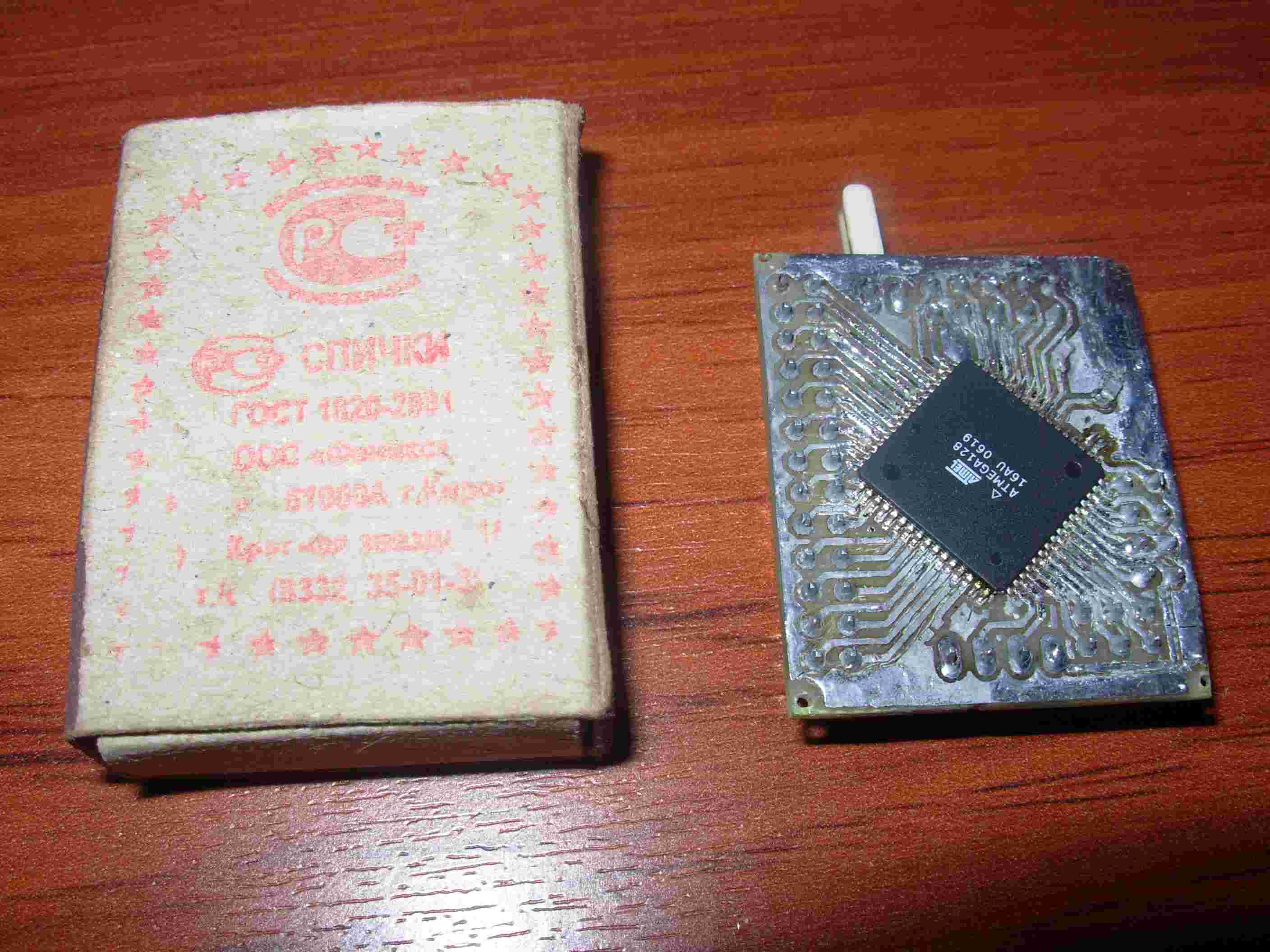

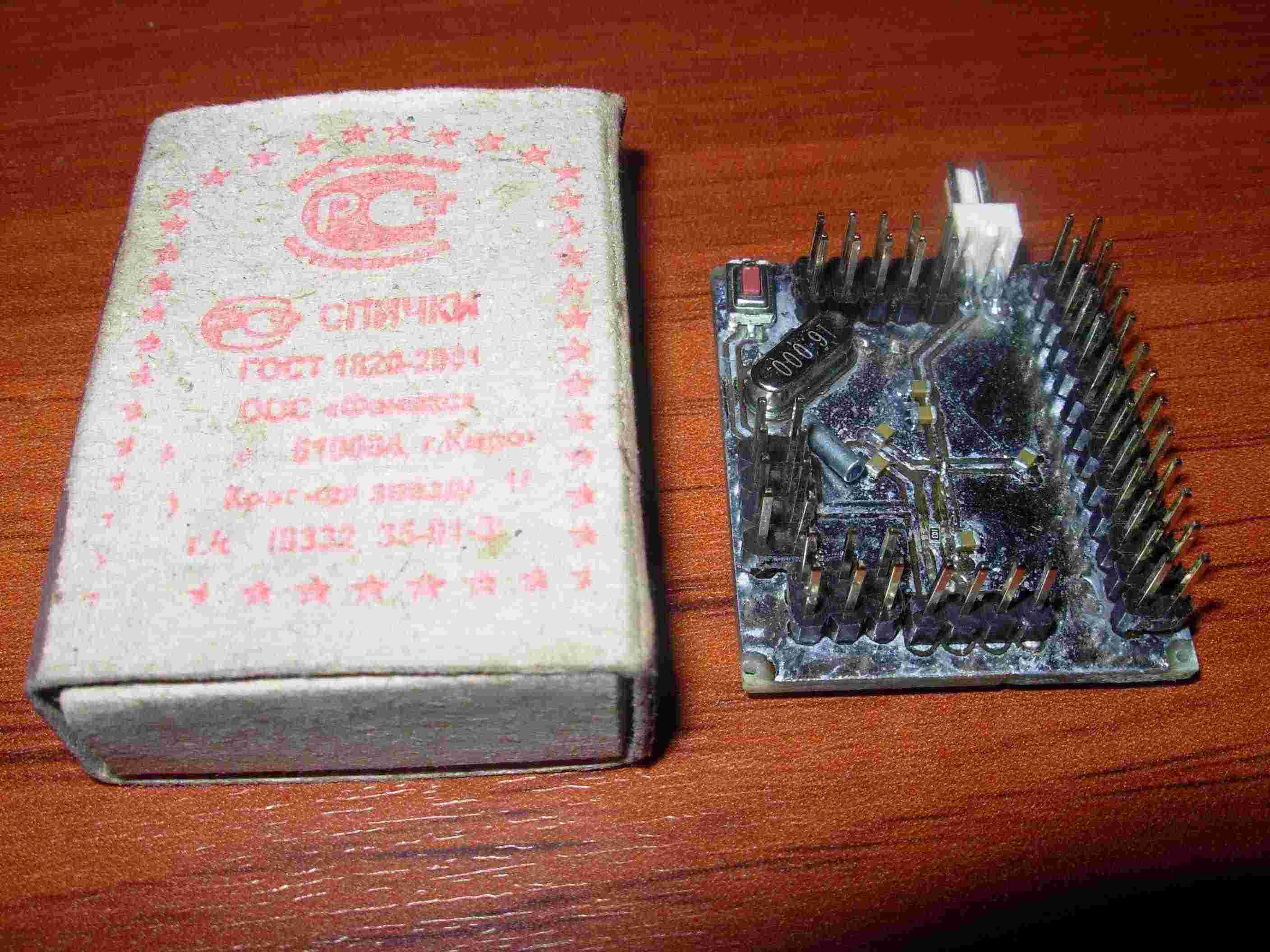

Вот закончил платку страшная получилась но что делать если руки не из того места растут :-) завтра закончу платку с FT232RL. Основной проблемой было межслойные соединения, я проволочку вставляю из витой пары.
Вложения
Аватара пользователя
SAMSON

Сообщения: 45
Зарегистрирован: 13 июн 2007, 11:54
Откуда: г. Пермь
Skype: samson_ru

Re: Контроллер ATmega128+FT232RL ваши рекомендации!

Сообщение RoboTok » 24 мар 2009, 12:14

Вы припой испортили и не помыли плату.

Припой уже не стоит перекладывать, а помыть надо пока белый налёт не исчезнет...
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Контроллер ATmega128+FT232RL ваши рекомендации!

Сообщение SAMSON » 24 мар 2009, 12:21

Мыл не помогает. Белое это как я понимаю оксид от кислоты!? Чем грозит это, ухудшением электрических характеристик?! И как с этим бороться, что бы оксид не успевал появляться?! Еще хотел покрыть зеленкой (Лак циатин или как то так) он почему то прозрачный и не фига не зелены тока с зеленой крошкой это что значит испортился он!? Вообще, на какой стадии лучше лаком покрывать, может сразу после травления места, где паять не буду!?
Аватара пользователя
SAMSON

Сообщения: 45
Зарегистрирован: 13 июн 2007, 11:54
Откуда: г. Пермь
Skype: samson_ru

Re: Контроллер ATmega128+FT232RL ваши рекомендации!

Сообщение RoboTok » 24 мар 2009, 12:30

Ну мылом вы не смоете.
Поищите в итете как смывать.
А грозит это выходом из строя платы, так что смыть вам придётся.
Вот как вы будите под чипом промывать я хз :no:

И вообще, как вы могли паять кислотой ?! :bad:

Добавлено спустя 3 минуты 20 секунд:
ИМХО лаком можно в конце покрыть всю плату для защиты от грязи и влаги.
Если покрыть после травления, то гимороя больше.
Аватара пользователя
RoboTok

Сообщения: 1060
Зарегистрирован: 04 фев 2008, 13:18
Откуда: Москва
прог. языки: PHP

Re: Контроллер ATmega128+FT232RL ваши рекомендации!

Сообщение galex1981 » 24 мар 2009, 12:52

Попробуй смыть налет жидкостью для снятия лака, я думаю поможет ;)
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Контроллер ATmega128+FT232RL ваши рекомендации!

Сообщение Сергей » 24 мар 2009, 13:31

ацетон
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей
