Re: ПЛИС и все что с ними связано

Сообщение EdGull » 23 окт 2008, 13:50

видео обработку бы на этом деле замутить, цены бы вам не было бы!!!
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: ПЛИС и все что с ними связано

Сообщение avr123.nm.ru » 23 окт 2008, 14:07

EdGull писал(а):видео обработку бы на этом деле замутить, цены бы вам не было бы!!!

Да сложное то выложено на сайтах ALTERA Xilinx - и как проекты и как дока и исходники к их платам - все ж скачать можно а плату не покупать а зделать только необходимый кусок.

А вот простого осцила 2-х лучевого не нашел я - вроде тщательно искал.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ПЛИС и все что с ними связано

Сообщение StArt » 23 окт 2008, 14:09

EdGull писал(а):видео обработку бы на этом деле замутить, цены бы вам не было бы!!!

Так ведь можно, но одна проблема я мало пока разбираюсь в Сях :( а без этого ох как трудно, но ничего гранит он ведь на то и есть чтоб его грызть :D, а проектов ппо видео обработке много в инете.
Аватара пользователя
StArt

Сообщения: 130
Зарегистрирован: 08 июл 2008, 14:34
Откуда: г. Черноголовка
прог. языки: Verilog, С
ФИО: Саша

Re: ПЛИС и все что с ними связано

Сообщение =DeaD= » 23 окт 2008, 14:13

Нафига видео на ПЛИСке? Почему не на АРМе? IMHO тут даже не в сях проблема будет, а в квалификации по разработке параллельных программ такого уровня.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: ПЛИС и все что с ними связано

Сообщение Виталий » 23 окт 2008, 14:31

Проблема будет в том, что никто не знает что нужно от видеообработки. Конкретных задач-то нет, а когда она появится - необходимо будет реализовать необходимый алгоритм на ПК, а дальше уже смотреть надо вам ПЛИС или нет. И если задачу еще можно поставить, то с реализацией выйдет как обычно - громкий пук.
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: ПЛИС и все что с ними связано

Сообщение avr123.nm.ru » 23 окт 2008, 14:54

Посмотрите примеры видеообработки к их платам и оцените что нужно вам.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ПЛИС и все что с ними связано

Сообщение hudbrog » 23 окт 2008, 14:57

avr123.nm.ru писал(а):А вот простого осцила 2-х лучевого не нашел я - вроде тщательно искал.

Я кидал ссылку на готовый проект на плисине 2х-канального осцилла с прошивкой в теме про осциллографы вроде как.

Виталий писал(а):Проблема будет в том, что никто не знает что нужно от видеообработки. Конкретных задач-то нет, а когда она появится - необходимо будет реализовать необходимый алгоритм на ПК, а дальше уже смотреть надо вам ПЛИС или нет. И если задачу еще можно поставить, то с реализацией выйдет как обычно - громкий пук.


Золотые слова.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1560
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: ПЛИС и все что с ними связано

Сообщение avr123.nm.ru » 23 окт 2008, 14:59

hudbrog писал(а):
avr123.nm.ru писал(а):А вот простого осцила 2-х лучевого не нашел я - вроде тщательно искал.

Я кидал ссылку на готовый проект на плисине 2х-канального осцилла с прошивкой в теме про осциллографы вроде как.

Если осцил с http://fpga4fun.com - то там совсем не для новичка платка сделана. Я его давно знаю но руки не поднимаются такое мутить.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ПЛИС и все что с ними связано

Сообщение foxit » 26 окт 2008, 13:41

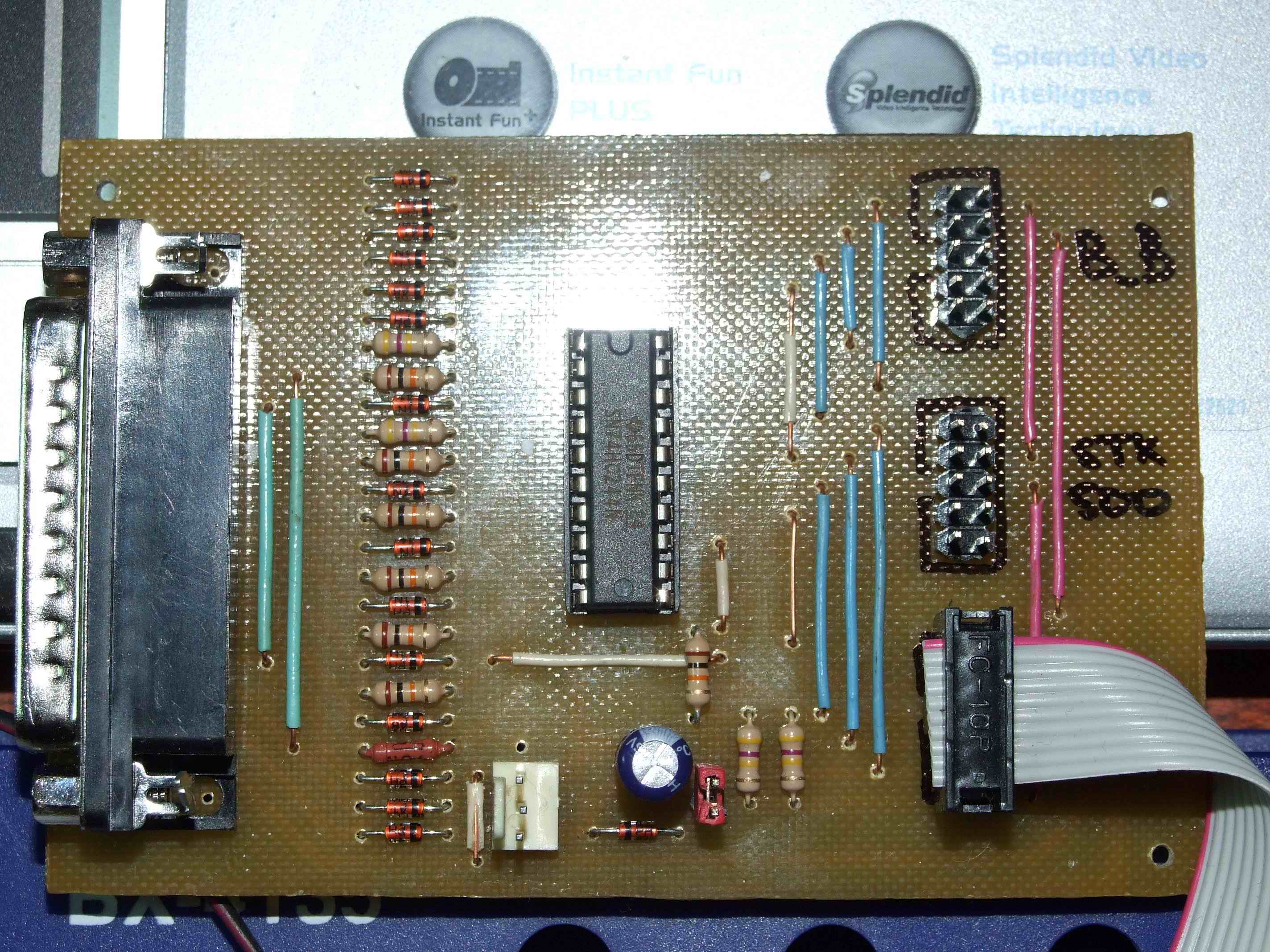

Вот собрал программатор Byte Blaster для Altera.
Теперь осталось найти и собрать отладочную плату.

На программаторе разведены дополнительно разъемы для STK200 и STK500.

Добавлено спустя 1 час 27 минут 52 секунды:
вот фотка
Вложения
B-B.rar
схема и плата в p-cad
(694.7 КиБ) Скачиваний: 37
Аватара пользователя
foxit

Сообщения: 65
Зарегистрирован: 13 ноя 2007, 14:29
Откуда: Украина
прог. языки: Си

Re: ПЛИС и все что с ними связано

Сообщение -= Александр =- » 13 ноя 2008, 18:16

Отлпдочную плату сделать просто: берешь Альтеру какую-нить (7128 например) в корпусе PLCC и паяешь в панельку на макетку. На каждую пару земли и питания ставишь кондер 0,1мкФ, как можно ближе к выводам. Рядом советую расположить микроконтроллер какой-нить по-больше. ATmega16 например, а то ПЛИС без контроллера - штука почти бесполезная. Ну и кварцевый генератор (именно генератор, с четырьмя ногами) на 10-20 МГц - его выход завести на одну из тактовых ног Альтеры. На другую тактовую ногу можно завести сигнал с кварца МК, при прошитом фьюзе CKOPT (?) на кварце будет сигнал 5В - Альтера его нормально понимает.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: ПЛИС и все что с ними связано

Сообщение foxit » 14 ноя 2008, 21:33

Набросай, пожалуйста, схемку платы AVR+ПЛИС для полного понимания :)
Аватара пользователя
foxit

Сообщения: 65
Зарегистрирован: 13 ноя 2007, 14:29
Откуда: Украина
прог. языки: Си

Re: ПЛИС и все что с ними связано

Сообщение -= Александр =- » 15 ноя 2008, 21:48

В понедельник на работе попробую...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: ПЛИС и все что с ними связано

Сообщение foxit » 19 ноя 2008, 00:45

-= Александр =- писал(а):В понедельник на работе попробую...



Как успехи, Александр?
Аватара пользователя
foxit

Сообщения: 65
Зарегистрирован: 13 ноя 2007, 14:29
Откуда: Украина
прог. языки: Си

Re: ПЛИС и все что с ними связано

Сообщение -= Александр =- » 19 ноя 2008, 14:21

Вот взял рабочий проектик (тот самый, из которого разводку показывал выше) и все лишнее из него выкинул. Схема в Игле + пдф.
Тут Atmega64 и EPM570T100. Связаны по 16-битной шине + 8 бит адреса + всякие ноги для стробов. У альтеры 2 тактовых входа - от кварца Атмеги через буфер и от внешнего кварцевого генератора.
Правда для начала лучше на 5В альтере пробовать, но это кому что удобнее. Если к этой схеме не подключать 5-вольтных девайсов - все просто. Если будет время - набросаю схему макетки для 7128. У меня был на ней один проектик, но получился он очень неудачно и на него лучше не смотреть...
Вложения
AVR_ALTERA.pdf
(36.41 КиБ) Скачиваний: 140
AVR_ALTERA.rar
(55.33 КиБ) Скачиваний: 44
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: ПЛИС и все что с ними связано

Сообщение EdGull » 19 ноя 2008, 14:26

так тут плисина в роли озу?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
